Основные гидролинии (третий барабан) — HITACHI SCX1500-2

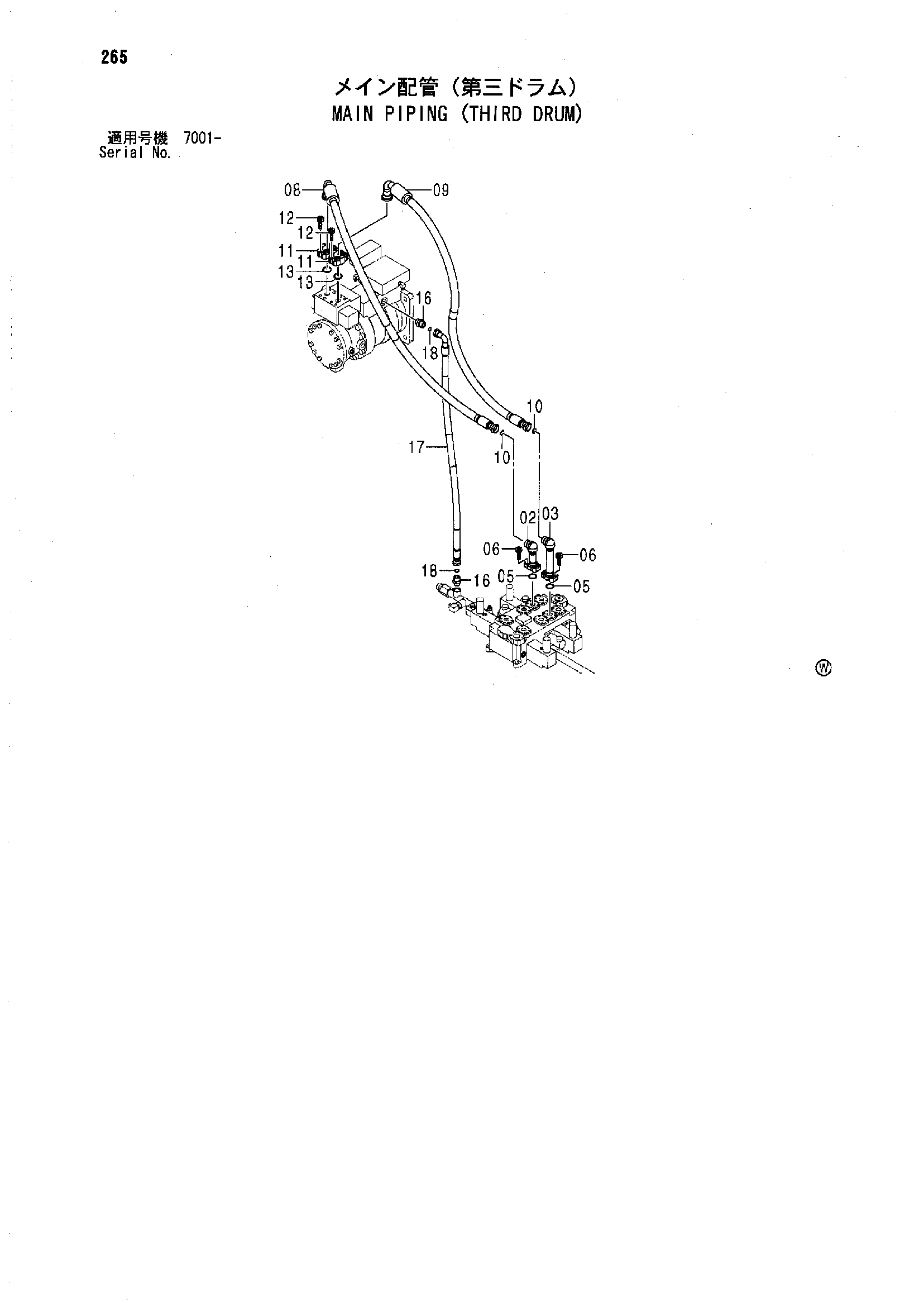

Заводская схема «Основные гидролинии (третий барабан)» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 9762412 | Трубка | 1 |
| 03 | 9761908 | Трубка | 1 |
| 05 | A811035 | Уплотнительное кольцо | 2 |
| 06 | M341030 | Болт с внутренним шестигранником | 8 |
| 08 | 4615191 | Шланг | 1 |
| 09 | 4601145 | Шланг | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 2 |
| 11 | 4075853 | Разъёмный фланец | 4 |
| 12 | M341240 | Болт с внутренним шестигранником | 8 |
| 13 | 4508805 | Уплотнительное кольцо | 2 |
| 16 | A853166 | Адаптер | 2 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4617309 | Шланг | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
