Левый хоусе опора — HITACHI SCX1500-2

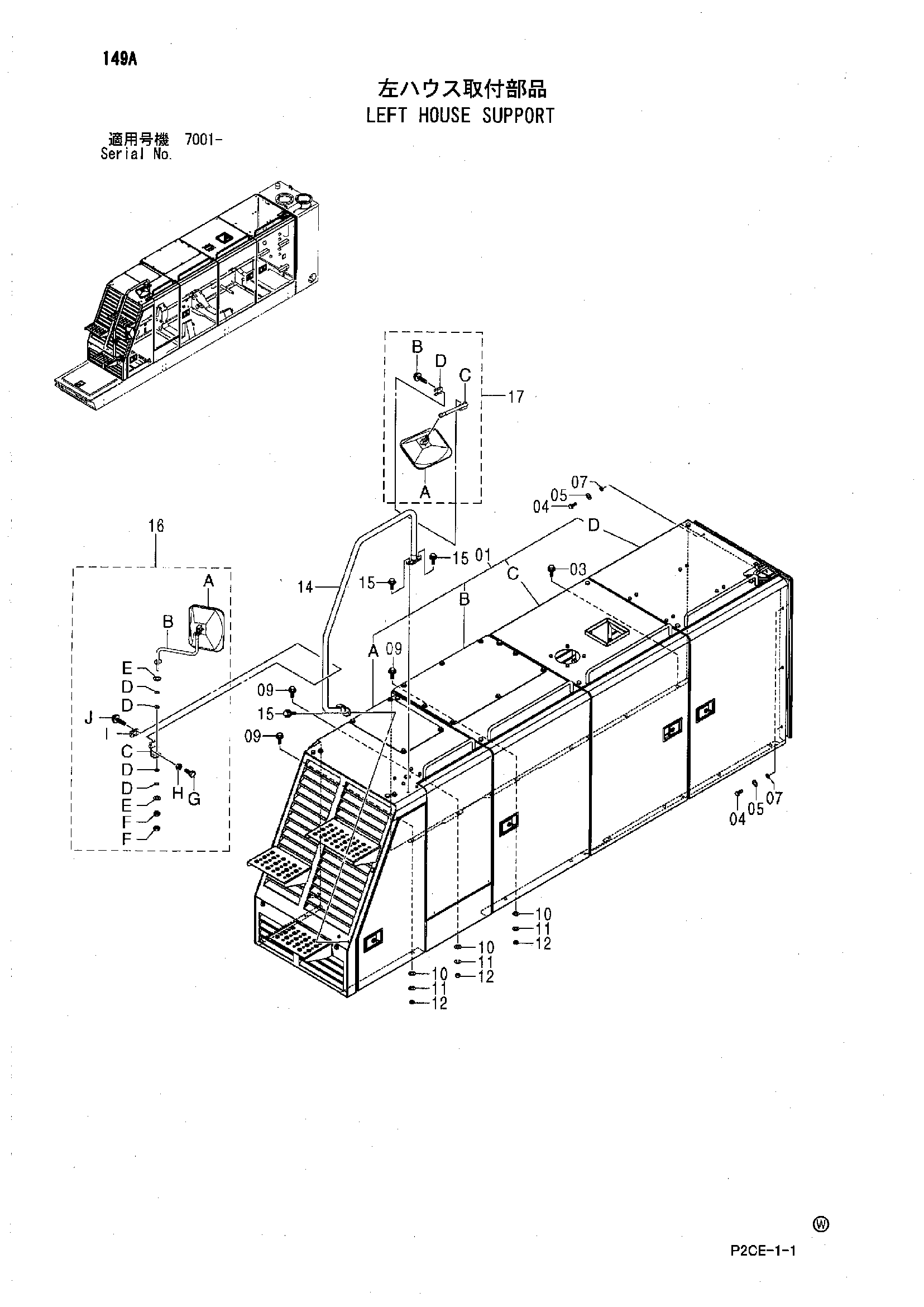

Заводская схема «Левый хоусе опора» для HITACHI SCX1500-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9235322 | Левый хоусе | 1 |
| 03 | J281030 | Болт с шайбой | 14 |
| 03A | J901030 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 04 | J900816 | Болт | 5 |
| 05 | A590908 | Пружинная шайба | 5 |
| 07 | 4225974 | Плоская шайба | 5 |
| 09 | J281030 | Болт с шайбой | 3 |
| 09A | J901030 | Болт | 1 |
| 09B | 4486055 | Плоская шайба | 1 |
| 10 | J217083 | Шайба | 3 |
| 11 | A590910 | Пружинная шайба | 3 |
| 12 | J950010 | Гайка | 3 |
| 14 | 8094833 | Поручень | 1 |
| 15 | J271240 | Болт с шайбой | 4 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 16 | 9238594 | Зеркало | 1 |
| 16A | 4331348 | Зеркало | 1 |
| 16B | 8095881 | Стойка | 1 |
| 16C | 9756938 | Кронштейн | 1 |
| 16D | 4172172 | Тарельчатая пружина | 4 |
| 16E | A590112 | Плоская шайба | 2 |
| 16F | J950012 | Гайка | 2 |
| 16G | J900625 | Болт | 2 |
| 16H | M500605 | Гайка | 2 |
| 16I | 4425481 | Хомут | 1 |
| 16J | J260850 | Болт с шайбой | 2 |
| 16J1 | J900850 | Болт | 1 |
| 16J2 | A590108 | Плоская шайба | 1 |
| 17 | 9158334 | Зеркало | 1 |
| 17A | 4331348 | Зеркало | 1 |
| 17B | J260850 | Болт с шайбой | 2 |
| 17B1 | J900850 | Болт | 1 |
| 17B2 | A590108 | Плоская шайба | 1 |
| 17C | 9756937 | Стойка | 1 |
| 17D | 4425481 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1500-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
