Башенный гусёк стрелы быстросъёмное устройство — HITACHI SCX1200-2

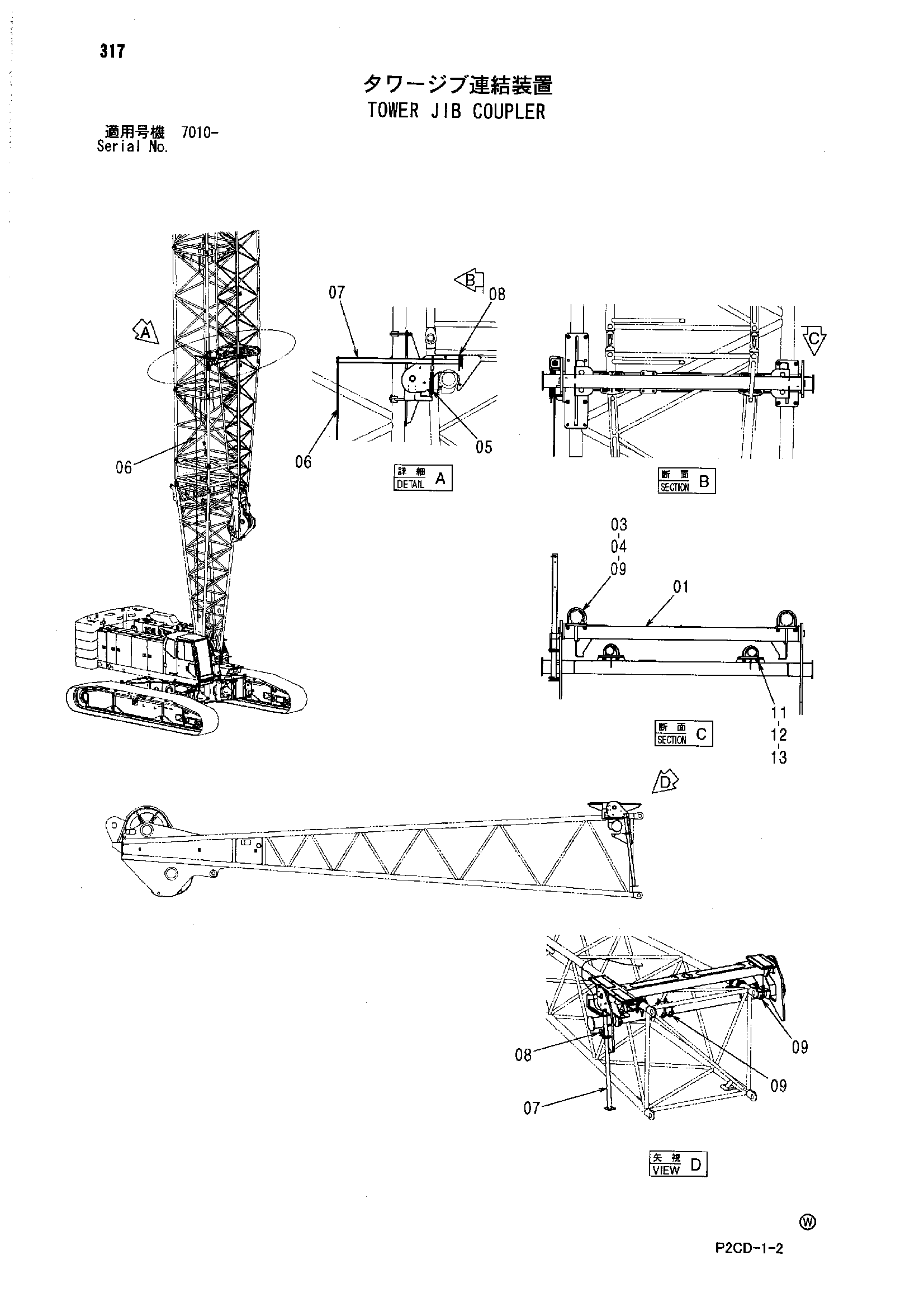

Заводская схема «Башенный гусёк стрелы быстросъёмное устройство» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022927 | Крюк | 1 |
| 03 | A590116 | Плоская шайба | 8 |
| 04 | 4623056 | Стопорная гайка | 8 |
| 05 | 439370 | Пружина растяжения | 1 |
| 06 | 4293800 | Канат | 1 |
| 07 | 9762862 | Рычаг | 1 |
| 08 | 4196305 | Стопорный палец | 1 |
| 09 | 9762896 | U-образный болт | 4 |
| 10 | 7046708 | Кронштейн ограничитель | 1 |
| 11 | 9762036 | U-образный болт | 4 |
| 12 | A590116 | Плоская шайба | 8 |
| 13 | 4623056 | Стопорная гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
