Пилотный детали (2) — HITACHI SCX1200-2

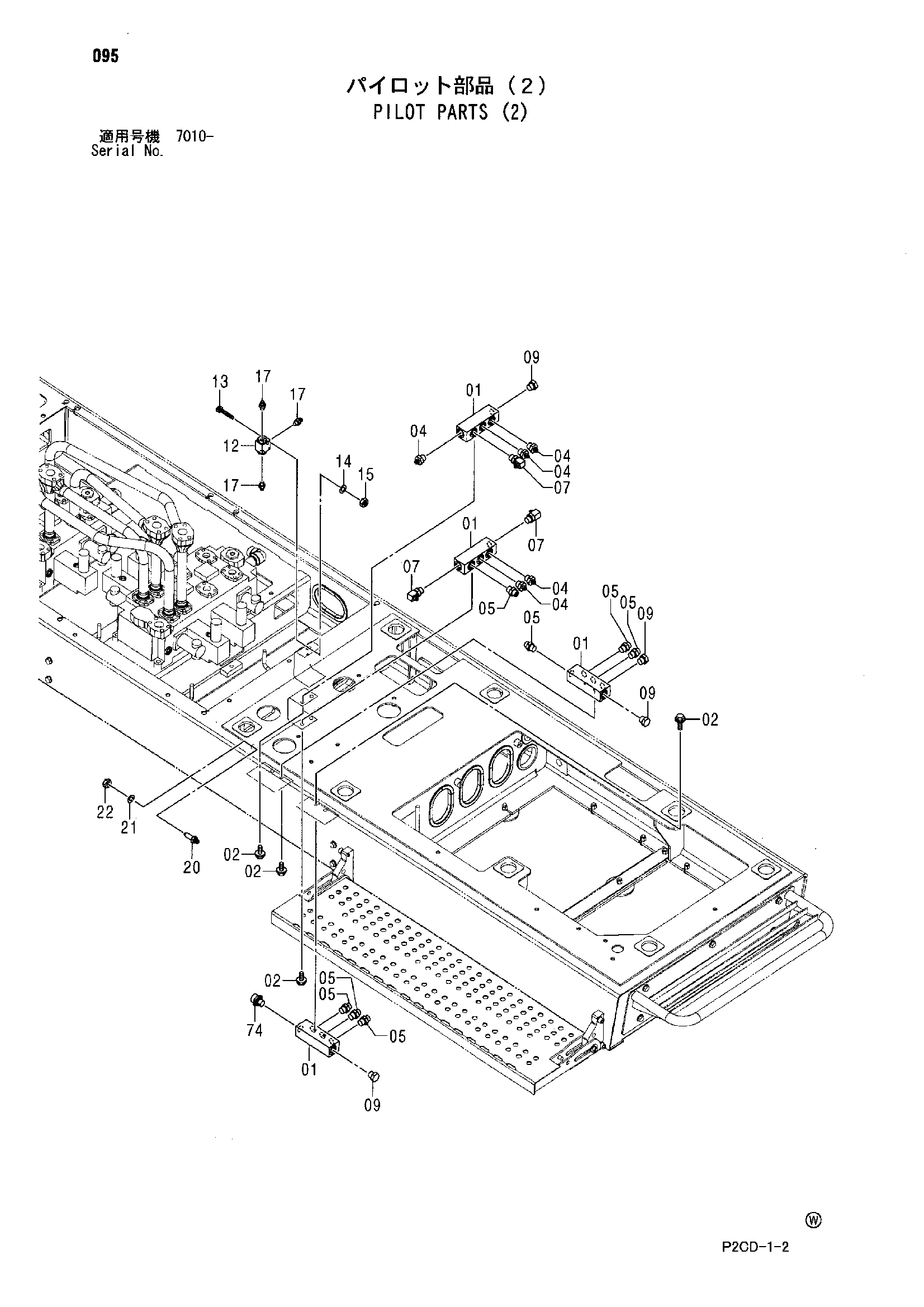

Заводская схема «Пилотный детали (2)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3099768 | Коллектор | 4 |
| 02 | J271020 | Болт с шайбой | 8 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 04 | A852143 | Адаптер | 5 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853144 | Адаптер | 7 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852343 | Угловой штуцер | 3 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A885004 | Пробка | 4 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 3099786 | Челночный клапан | 1 |
| 13 | M340656 | Болт с внутренним шестигранником | 2 |
| 14 | A590106 | Плоская шайба | 2 |
| 15 | M500605 | Гайка | 2 |
| 17 | A852123 | Адаптер | 3 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4317426 | Адаптер | 1 |
| 21 | A590914 | Пружинная шайба | 1 |
| 22 | 4202531 | Гайка | 1 |
| 74 | 4197530 | Адаптер | 1 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
