Скйвалк 6m — HITACHI SCX1200-2

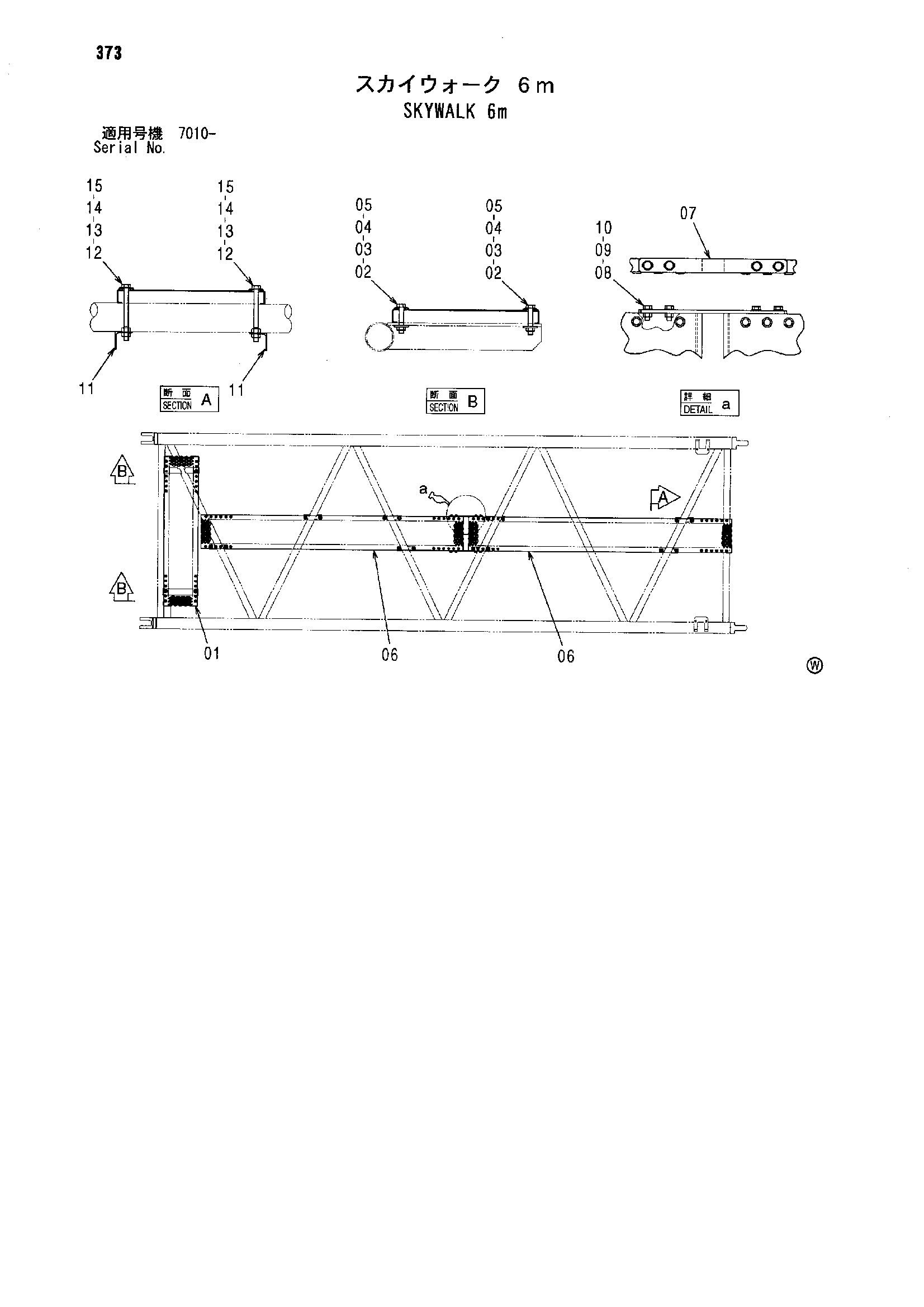

Заводская схема «Скйвалк 6m» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8095563 | Скйвалк | 1 |
| 02 | J901060 | Болт | 4 |
| 03 | 4611494 | Шайба | 4 |
| 04 | J217083 | Шайба | 4 |
| 05 | M660010 | U-образная гайка | 4 |
| 06 | 8095565 | Скйвалк | 2 |
| 07 | 3100584 | Кронштейн | 2 |
| 08 | J901025 | Болт | 8 |
| 09 | A590110 | Плоская шайба | 8 |
| 10 | M660010 | U-образная гайка | 8 |
| 11 | 3100591 | Кронштейн | 8 |
| 12 | J901004 | Болт | 16 |
| 13 | 4611494 | Шайба | 16 |
| 14 | J950010 | Гайка | 16 |
| 15 | M660010 | U-образная гайка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
