Противовес детали — HITACHI SCX1200-2

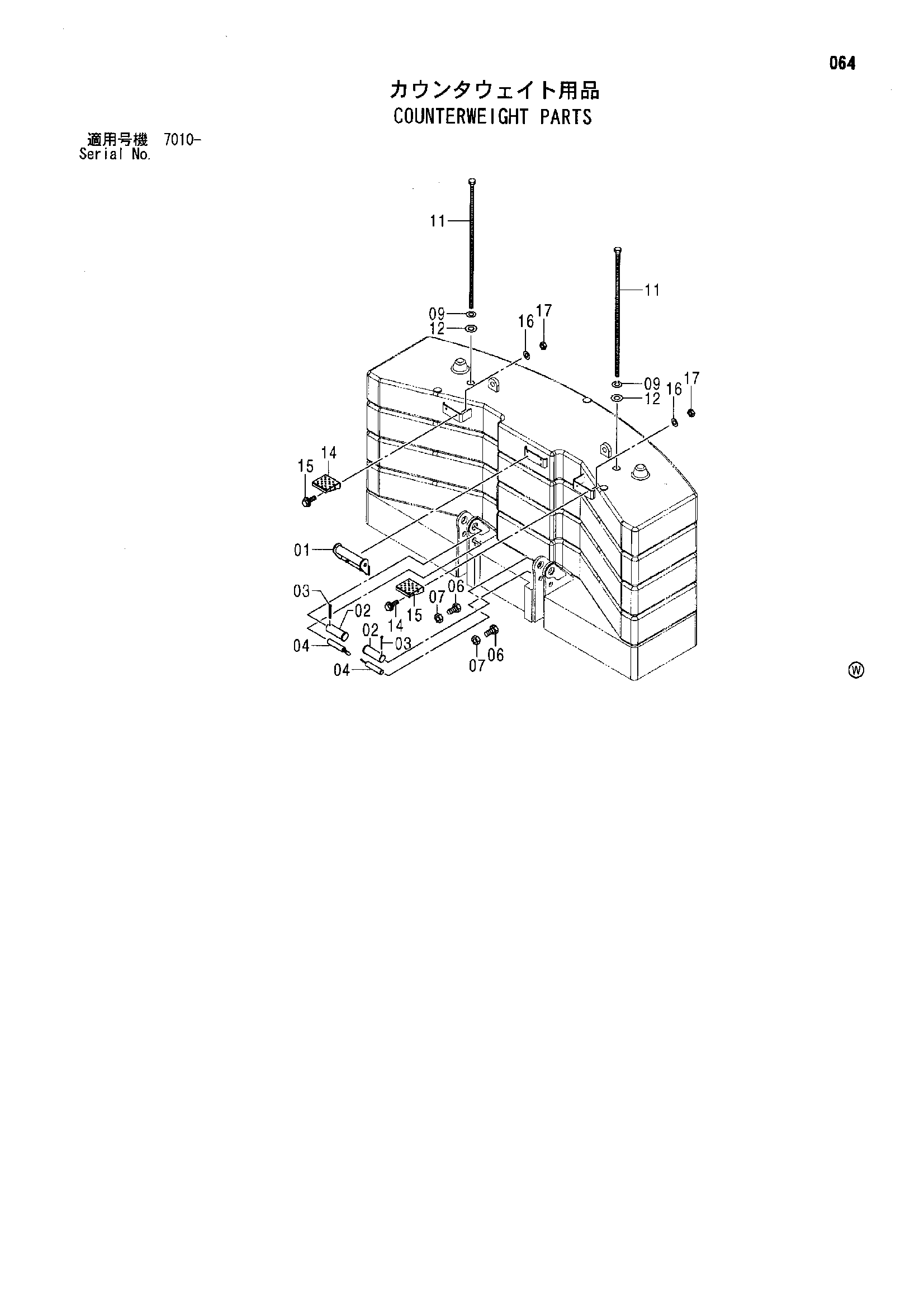

Заводская схема «Противовес детали» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9230210 | Направляющая каток | 1 |
| 02 | 4617363 | Палец | 2 |
| 03 | A761302 | Шплинт | 2 |
| 04 | 9761144 | Палец | 2 |
| 06 | 4617351 | Болт | 2 |
| 07 | J950033 | Гайка | 2 |
| 09 | J257130 | Пружинная шайба | 2 |
| 11 | 4617188 | Болт | 2 |
| 12 | 4174841 | Шайба | 2 |
| 14 | 9762202 | Ступень | 2 |
| 15 | J271235 | Болт с шайбой | 4 |
| 15A | J901235 | Болт | 1 |
| 15B | J222012 | Плоская шайба | 1 |
| 16 | 449490 | Плоская шайба | 4 |
| 17 | J950012 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
