Слевинг трубопроводы — HITACHI SCX1200-2

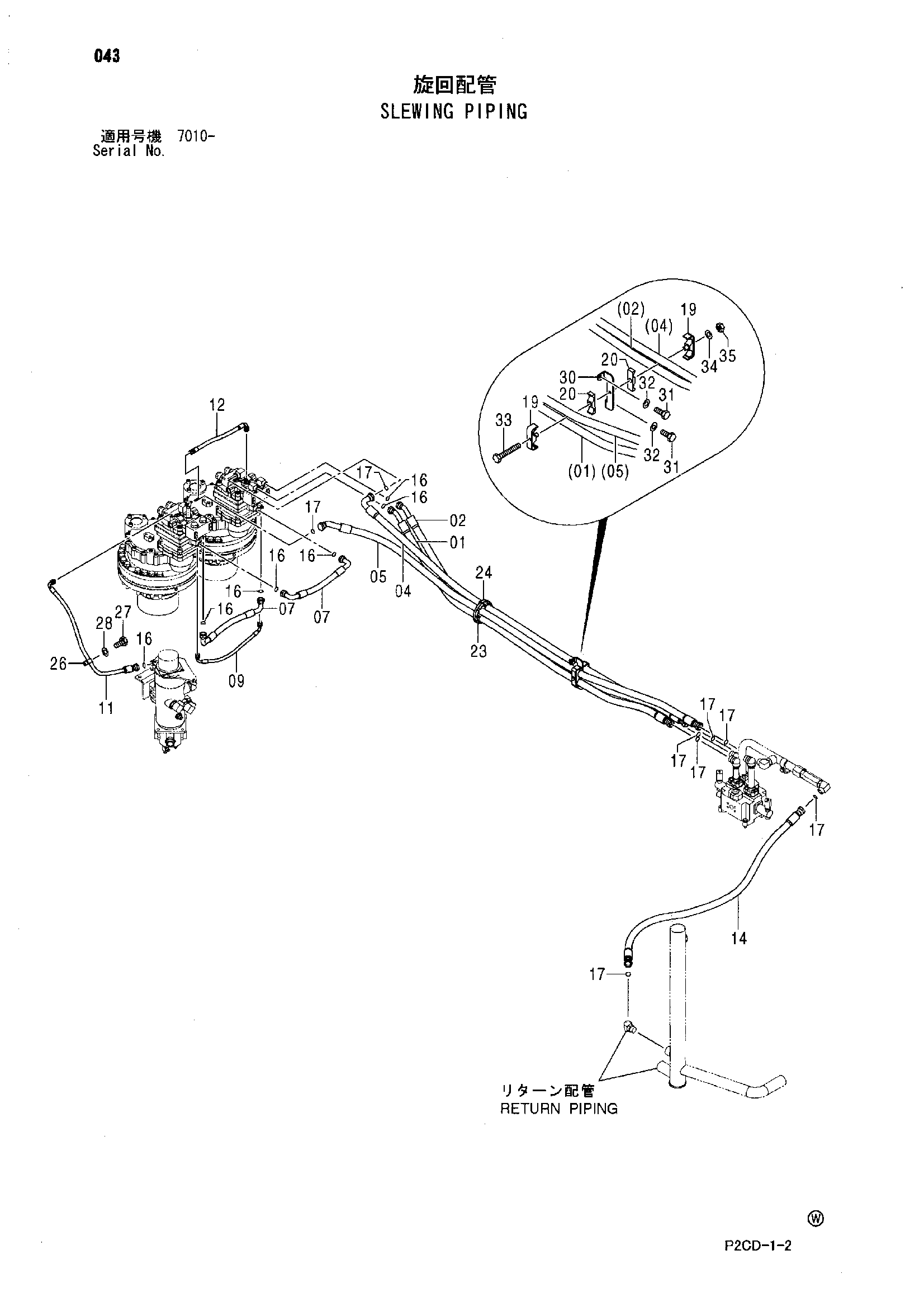

Заводская схема «Слевинг трубопроводы» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617225 | Шланг | 1 |
| 02 | 4617226 | Шланг | 1 |
| 04 | 4617227 | Шланг | 1 |
| 05 | 4617229 | Шланг | 1 |
| 07 | 4617234 | Шланг | 2 |
| 09 | 4617235 | Шланг | 1 |
| 11 | 4617238 | Шланг | 1 |
| 12 | 4617239 | Шланг | 1 |
| 14 | 4615692 | Шланг | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 7 |
| 17 | 4187328 | Уплотнительное кольцо | 8 |
| 19 | 8065749 | Хомут | 2 |
| 20 | 3075326 | Резиновая прокладка | 2 |
| 23 | 4615015 | Хомут шланга | 1 |
| 24 | 4512716 | Хомут шланга | 1 |
| 26 | 4190277 | Зажим | 1 |
| 27 | J901016 | Болт | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 30 | 4624363 | Кронштейн | 1 |
| 31 | J901225 | Болт | 2 |
| 32 | A590112 | Плоская шайба | 2 |
| 33 | J901206 | Болт | 1 |
| 34 | A590112 | Плоская шайба | 1 |
| 35 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
