Задний ограничитель (кран) — HITACHI SCX1200-2

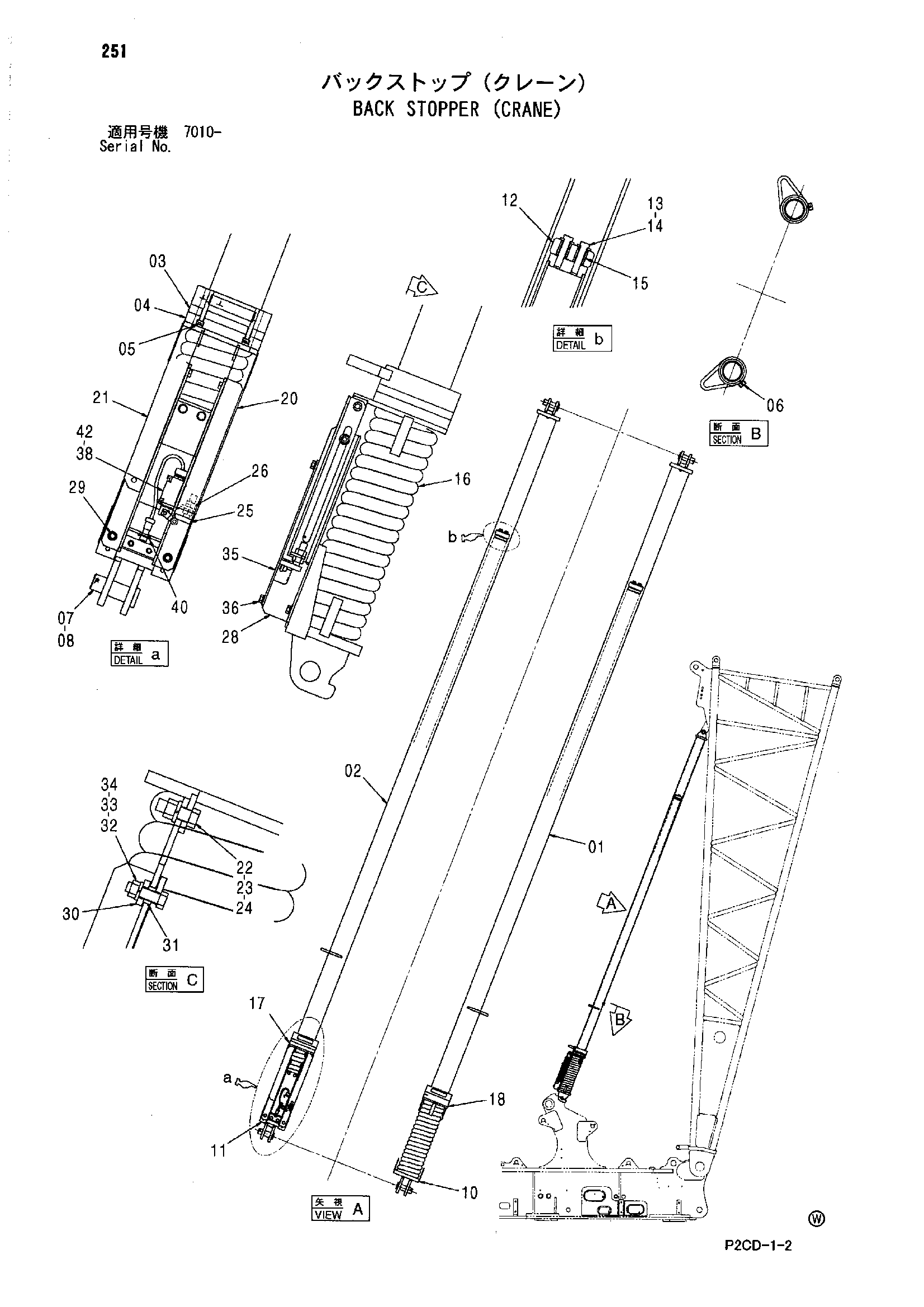

Заводская схема «Задний ограничитель (кран)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047207 | Ограничитель наружный | 1 |
| 02 | 7047206 | Ограничитель наружный | 1 |
| 03 | 4609448 | Пластина | 2 |
| 04 | 4609445 | Пластина | 2 |
| 05 | J781050 | Болт с внутренним шестигранником | 8 |
| 06 | J75481 | Пресс-маслёнка | 2 |
| 07 | 3100209 | Палец | 4 |
| 08 | A768063 | Шплинт | 4 |
| 10 | 7046099 | Ограничитель внутренний | 1 |
| 11 | 7046098 | Ограничитель внутренний | 1 |
| 12 | 4619561 | Пластина | 2 |
| 13 | J921670 | Болт | 4 |
| 14 | 4087197 | Шайба | 4 |
| 15 | 4619562 | Трубка | 4 |
| 16 | 4614481 | Пружина | 2 |
| 17 | 9762402 | Седло пружины | 1 |
| 18 | 9762403 | Седло пружины | 1 |
| 20 | 9761851 | Направляющая | 1 |
| 21 | 4614092 | Направляющая | 1 |
| 22 | J901235 | Болт | 2 |
| 23 | J950012 | Гайка | 2 |
| 24 | A590912 | Пружинная шайба | 2 |
| 25 | 9761890 | Ответная планка | 1 |
| 26 | J950016 | Гайка | 2 |
| 28 | 8093482 | Кронштейн | 1 |
| 29 | J271020 | Болт с шайбой | 3 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Плоская шайба | 1 |
| 30 | 4609446 | Втулка | 2 |
| 31 | 4609447 | Проставка | 2 |
| 32 | J901035 | Болт | 2 |
| 33 | J950010 | Гайка | 2 |
| 34 | A590910 | Пружинная шайба | 2 |
| 35 | 4613953 | Крышка | 1 |
| 36 | J271025 | Болт с шайбой | 4 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Плоская шайба | 1 |
| 38 | 4614695 | Выключатель концевой | 1 |
| 40 | M430308 | Винт | 3 |
| 42 | J780535 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
