Гидролинии хода (нижний) — HITACHI SCX1200-2

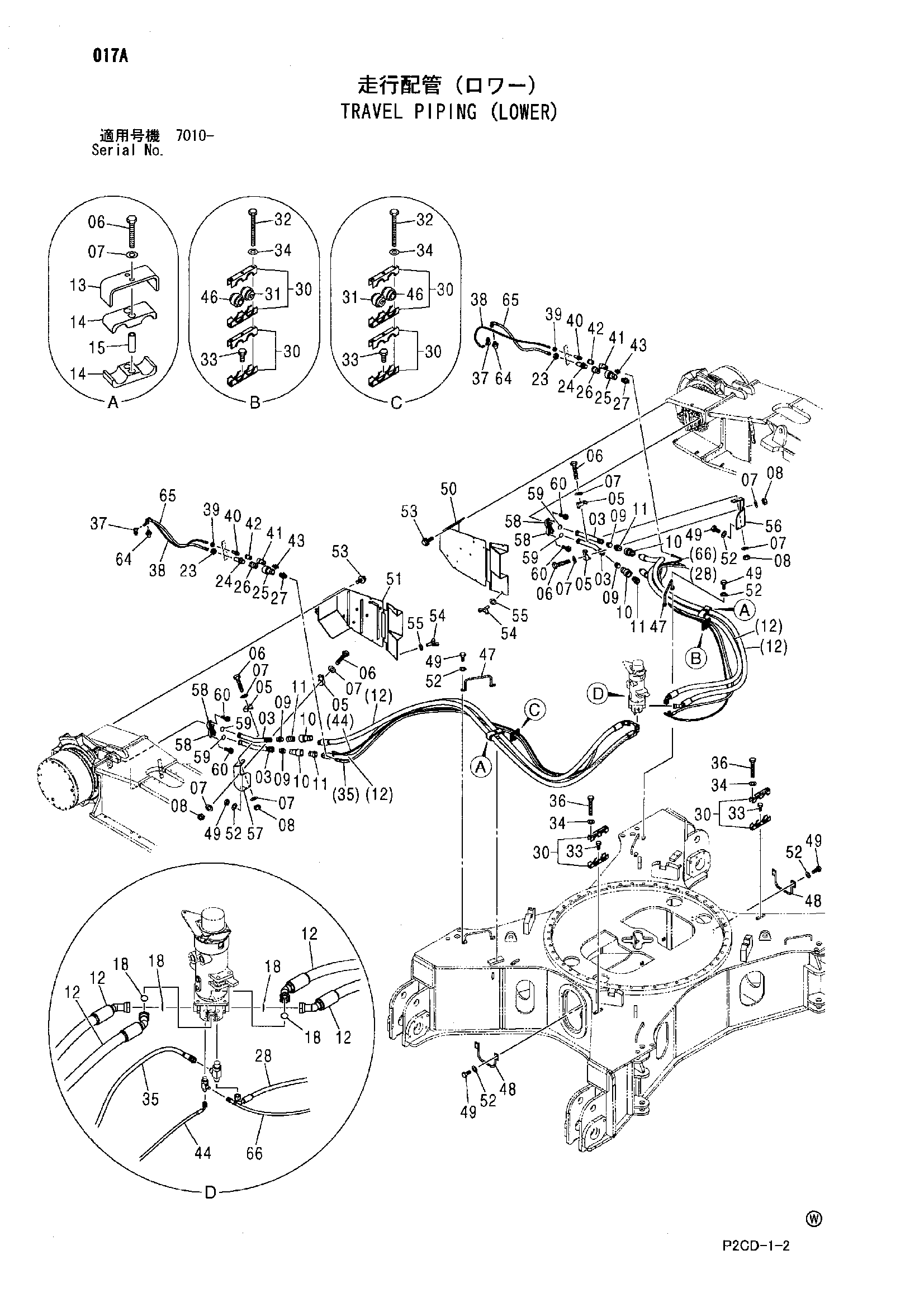

Заводская схема «Гидролинии хода (нижний)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8095324 | Трубка | 4 |
| 05 | 4112367 | Хомут трубки | 4 |
| 06 | J921290 | Болт | 8 |
| 07 | A590112 | Плоская шайба | 12 |
| 08 | M660012 | U-образная гайка | 4 |
| 09 | 4042035 | Адаптер | 4 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4606864 | Самоуплотняющееся соединение | 4 |
| 11 | 4607717 | Самоуплотняющееся соединение | 4 |
| 12 | 4609761 | Шланг | 4 |
| 13 | 4342695 | Хомут трубки | 2 |
| 14 | 4342703 | Хомут | 4 |
| 15 | 4342699 | Проставка | 4 |
| 18 | 4187329 | Уплотнительное кольцо | 4 |
| 23 | 4316589 | Гайка | 2 |
| 24 | 4361210 | Адаптер | 2 |
| 25 | 4610234 | Самоуплотняющееся соединение | 2 |
| 26 | 4610235 | Самоуплотняющееся соединение | 2 |
| 27 | 4221287 | Адаптер | 2 |
| 28 | 4617222 | Шланг | 1 |
| 30 | 4617539 | Хомут | 6 |
| 31 | 4610126 | Резиновая втулка | 2 |
| 32 | J900802 | Болт | 4 |
| 33 | J900816 | Болт | 4 |
| 34 | A590108 | Плоская шайба | 8 |
| 35 | 4617221 | Шланг | 1 |
| 36 | J900860 | Болт | 4 |
| 37 | A852322 | Угловой штуцер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4311060 | Шланг | 2 |
| 39 | 4209198 | Гайка | 2 |
| 40 | 4614439 | Адаптер | 2 |
| 41 | 4025602 | Самоуплотняющееся соединение | 2 |
| 41A | 4048093 | Пылезащитный колпачок | 1 |
| 41B | 4048430 | Уплотнение | 1 |
| 42 | 4025603 | Самоуплотняющееся соединение | 2 |
| 42A | 4048092 | Пылезащитный колпачок | 1 |
| 43 | 4154651 | Адаптер | 2 |
| 44 | 4617220 | Шланг | 1 |
| 46 | 4610116 | Резиновая втулка | 2 |
| 47 | 8095476 | Кронштейн | 2 |
| 48 | 8095467 | Кронштейн | 2 |
| 49 | J901020 | Болт | 16 |
| 50 | 7046053 | Крышка гидромотор | 1 |
| 51 | 7046035 | Крышка гидромотор | 1 |
| 52 | A590110 | Плоская шайба | 16 |
| 53 | J281230 | Болт с шайбой | 10 |
| 53A | J901230 | Болт | 1 |
| 53B | 4249324 | Плоская шайба | 1 |
| 54 | M361230 | Болт винг | 4 |
| 55 | 449490 | Плоская шайба | 4 |
| 56 | 8095921 | Кронштейн | 1 |
| 57 | 8095922 | Кронштейн | 1 |
| 58 | 4075853 | Разъёмный фланец | 8 |
| 59 | 4508805 | Уплотнительное кольцо | 4 |
| 60 | M341240 | Болт с внутренним шестигранником | 16 |
| 64 | A852144 | Адаптер | 2 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
| 65 | 4313159 | Шланг | 2 |
| 66 | 4351163 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
