Тормоз охлаждение трубопроводы — HITACHI SCX1200-2

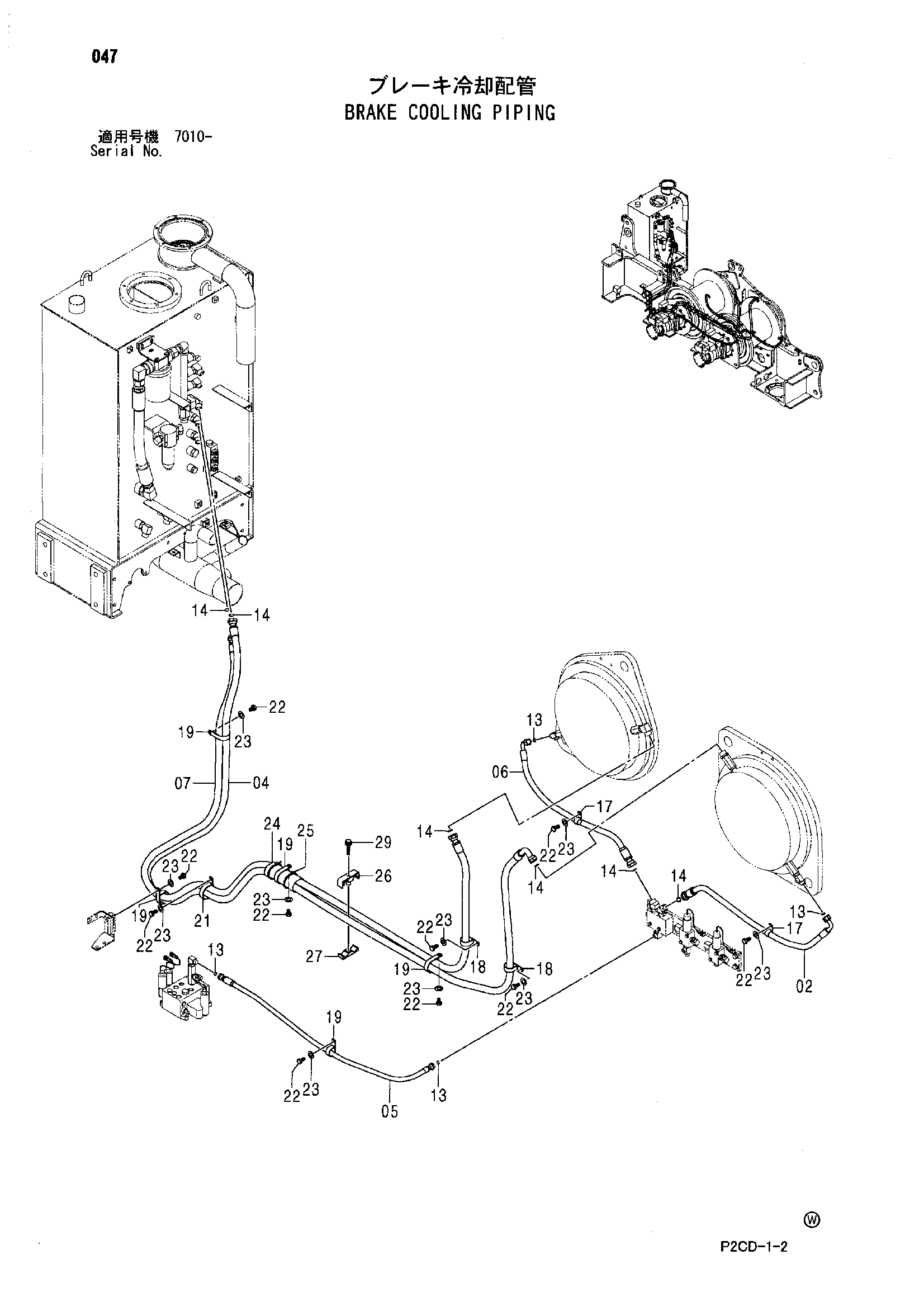

Заводская схема «Тормоз охлаждение трубопроводы» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4615674 | Шланг | 1 |
| 04 | 4615702 | Шланг | 1 |
| 05 | 4312002 | Шланг | 1 |
| 06 | 4615673 | Шланг | 1 |
| 07 | 4615703 | Шланг | 1 |
| 13 | 4138938 | Уплотнительное кольцо | 4 |
| 14 | 4187308 | Уплотнительное кольцо | 6 |
| 17 | 4190263 | Зажим | 2 |
| 18 | 4190265 | Зажим | 2 |
| 19 | 4193816 | Зажим | 4 |
| 21 | 4204135 | Зажим | 1 |
| 22 | J901016 | Болт | 9 |
| 23 | A590110 | Плоская шайба | 9 |
| 24 | 4219918 | Резиновая втулка | 2 |
| 25 | 4055312 | Ленточный зажим | 4 |
| 26 | 8061722 | Хомут | 1 |
| 27 | 3072291 | Резиновая прокладка | 1 |
| 29 | J271265 | Болт с шайбой | 1 |
| 29A | J901265 | Болт | 1 |
| 29B | J222012 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
