Башенный (верхний) — HITACHI SCX1200-2

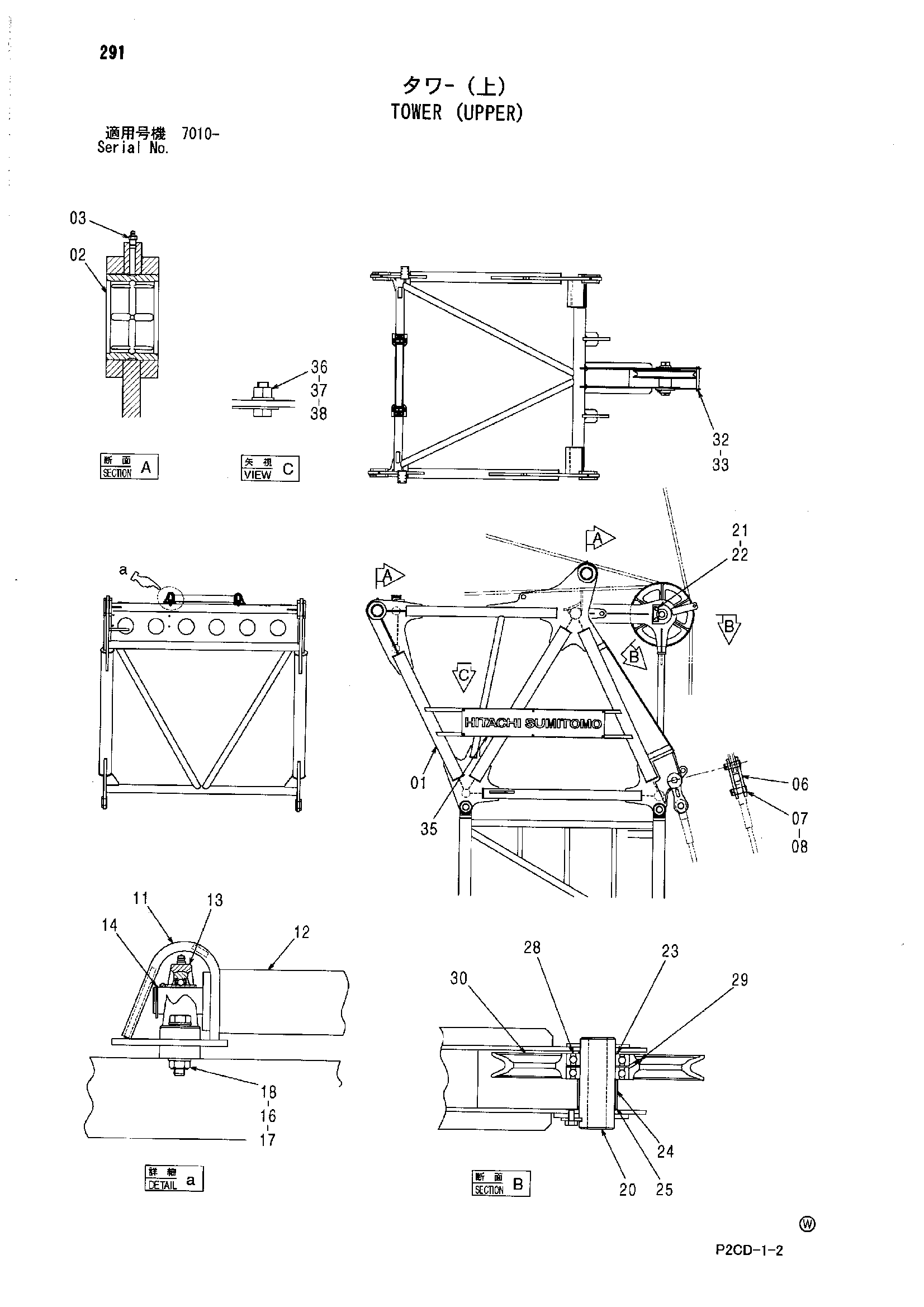

Заводская схема «Башенный (верхний)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009588 | Башенный верхний | 1 |
| 02 | 3101359 | Втулка | 4 |
| 03 | J75482 | Пресс-маслёнка | 4 |
| 06 | 9761954 | Тяга | 2 |
| 07 | 4618777 | Палец | 4 |
| 08 | A761090 | Шплинт | 4 |
| 11 | 8096409 | Кронштейн каток | 2 |
| 12 | 9762835 | Ролик | 1 |
| 13 | 4610814 | Подшипник. блок | 2 |
| 14 | 942517 | Стопорное кольцо | 2 |
| 16 | M660010 | U-образная гайка | 4 |
| 17 | A590110 | Плоская шайба | 8 |
| 18 | J921050 | Болт | 4 |
| 20 | 4623157 | Вал канатный блок | 1 |
| 21 | J922030 | Болт | 2 |
| 22 | X4248 | Стопорная пластина | 1 |
| 23 | 4082230 | Проставка | 1 |
| 24 | 4128296 | Проставка | 1 |
| 25 | 4094235 | Проставка | 1 |
| 28 | 4162522 | Шариковый подшипник | 2 |
| 29 | J75481 | Пресс-маслёнка | 1 |
| 30 | 2050898 | Канатный блок | 1 |
| 32 | 4623437 | Палец | 1 |
| 33 | A765040 | Шплинт | 2 |
| 35 | 3099769 | Информационная табличка | 2 |
| 36 | J901025 | Болт | 12 |
| 37 | A590110 | Плоская шайба | 12 |
| 38 | M660010 | U-образная гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
