Барабан трубопроводы — HITACHI SCX1200-2

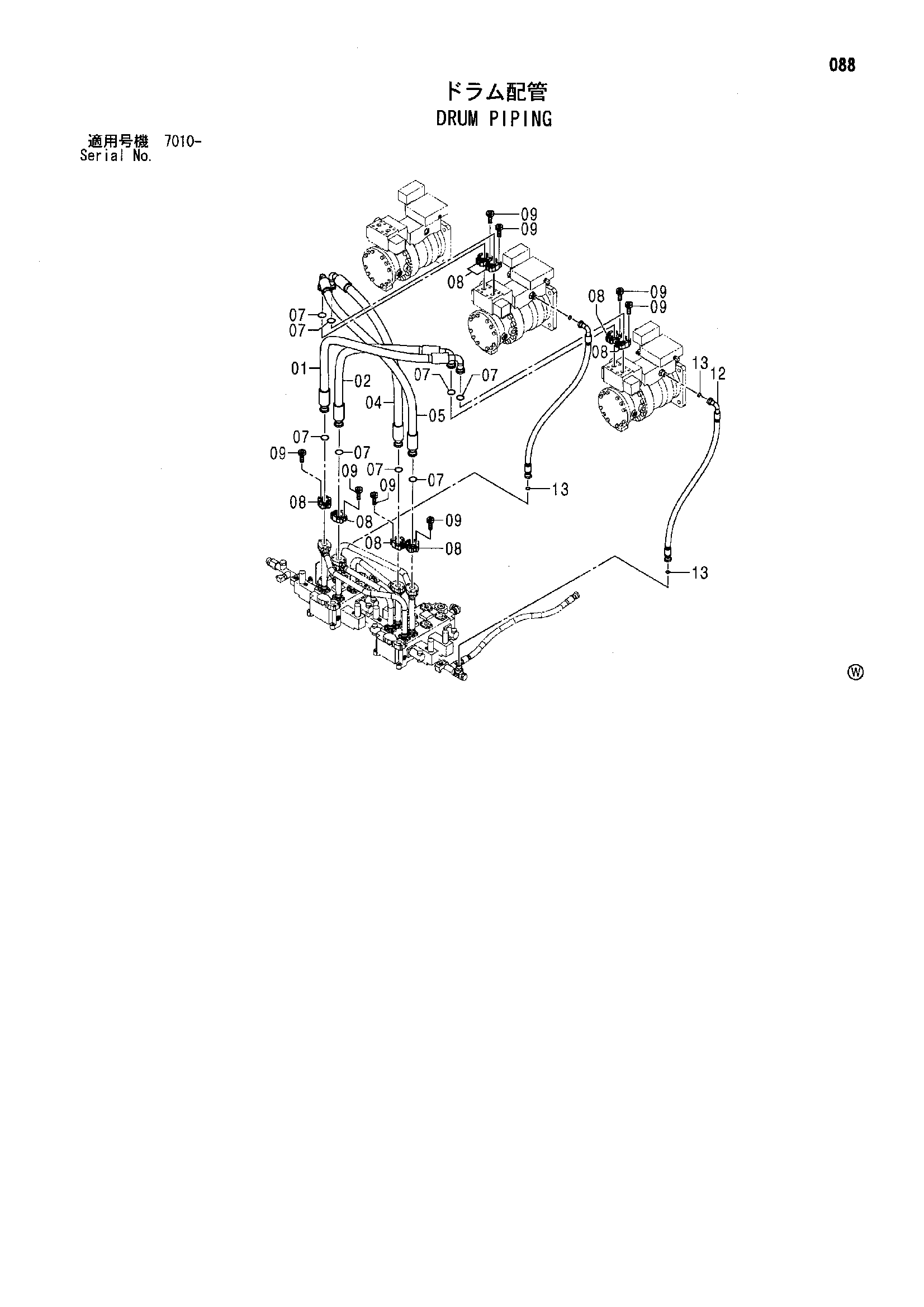

Заводская схема «Барабан трубопроводы» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4446320	Шланг	1
02	4453963	Шланг	1
04	4609178	Шланг	1
05	4440420	Шланг	1
07	4508805	Уплотнительное кольцо	8
08	4075853	Разъёмный фланец	16
09	M341240	Болт с внутренним шестигранником	32
12	4247572	Шланг	2
13	4187308	Уплотнительное кольцо	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
