Тормоз трубопроводы (третий барабан) — HITACHI SCX1200-2

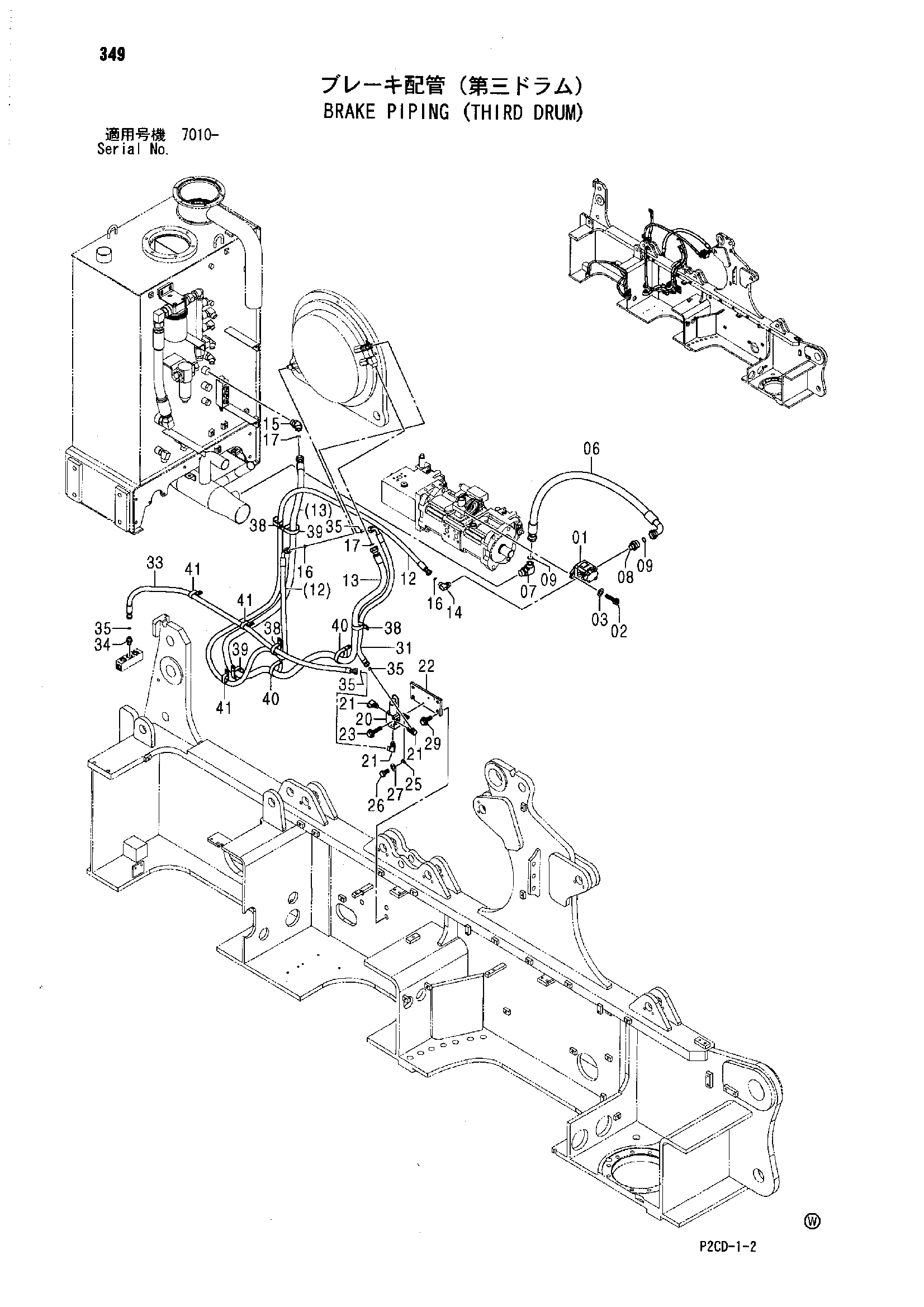

Заводская схема «Тормоз трубопроводы (третий барабан)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4607084 | Шестерённый насос | 1 |
| 02 | M341040 | Болт с внутренним шестигранником | 2 |
| 03 | A590110 | Плоская шайба | 2 |
| 06 | 4619696 | Шланг | 1 |
| 07 | A853388 | Угловой штуцер | 1 |
| 07A | 4506429 | Уплотнительное кольцо | 1 |
| 08 | A853168 | Адаптер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4187328 | Уплотнительное кольцо | 2 |
| 12 | 4619697 | Шланг | 1 |
| 13 | 4316246 | Шланг | 1 |
| 14 | A853344 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A853266 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 2 |
| 17 | 4187328 | Уплотнительное кольцо | 2 |
| 20 | 4607628 | Электромагнитный клапан | 1 |
| 21 | 4202112 | Угловой штуцер | 3 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4619573 | Пластина клапан | 1 |
| 23 | J260850 | Болт с шайбой | 2 |
| 23A | J900850 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4336874 | Кронштейн | 1 |
| 26 | J900610 | Болт | 1 |
| 27 | A590106 | Плоская шайба | 1 |
| 29 | J271235 | Болт с шайбой | 4 |
| 29A | J901235 | Болт | 1 |
| 29B | J222012 | Плоская шайба | 1 |
| 31 | 4326028 | Шланг | 1 |
| 33 | 4309085 | Шланг | 1 |
| 34 | A853144 | Адаптер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | 4138938 | Уплотнительное кольцо | 4 |
| 38 | 4190265 | Зажим | 3 |
| 39 | 4204135 | Зажим | 2 |
| 40 | 4204136 | Зажим | 2 |
| 41 | 4192034 | Зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
