Слевинг блокировка — HITACHI SCX1200-2

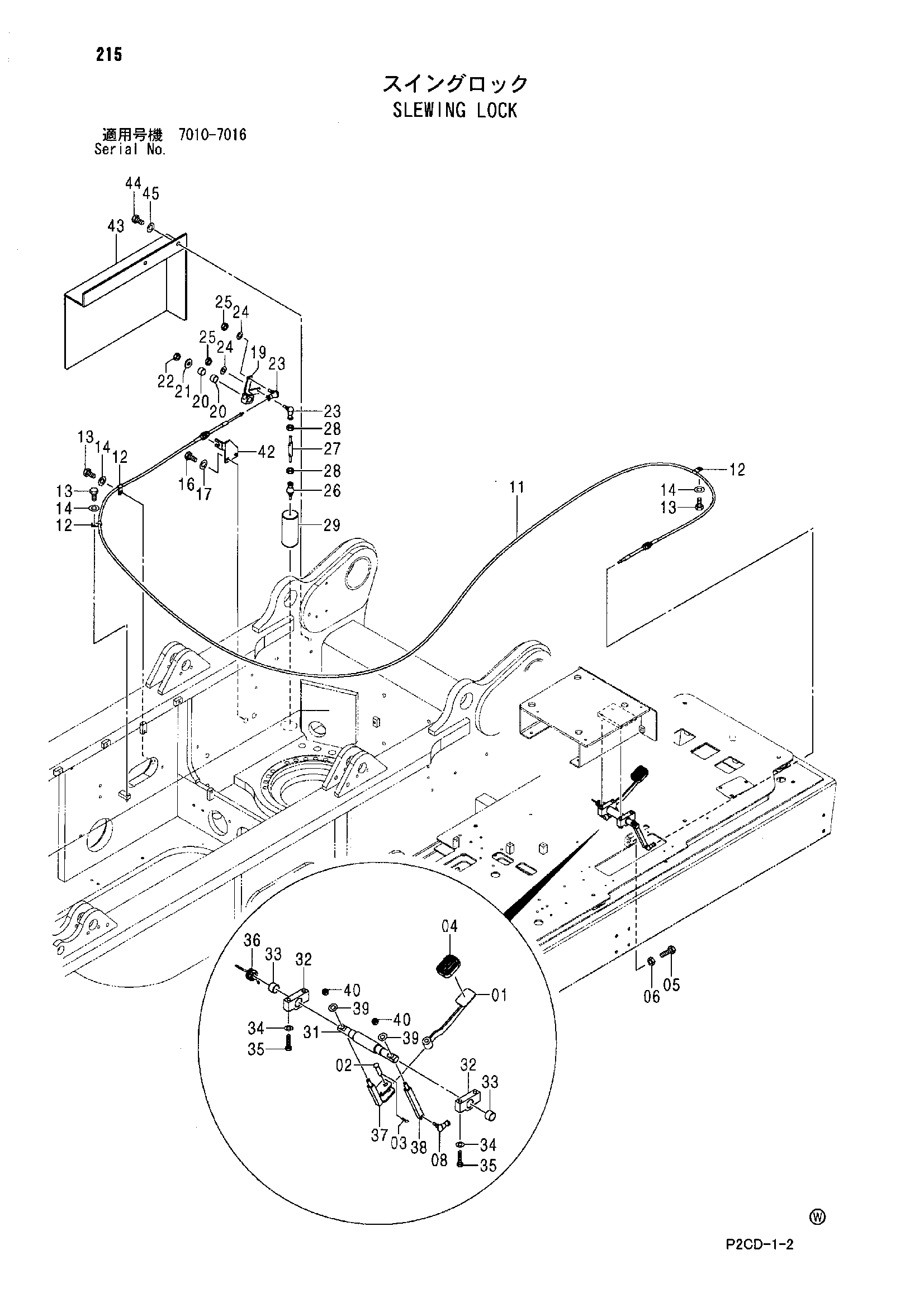

Заводская схема «Слевинг блокировка» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9761385 | Педаль | 1 |
| 02 | 4345962 | Палец | 1 |
| 03 | A764020 | Шплинт | 1 |
| 04 | 2050526 | Крышка резиновый | 1 |
| 05 | J901035 | Болт | 1 |
| 06 | J950010 | Гайка | 1 |
| 08 | 4056018 | Шарнир | 2 |
| 11 | 4617548 | Трос управления | 1 |
| 12 | 4190261 | Зажим | 3 |
| 13 | J901020 | Болт | 3 |
| 14 | A590110 | Плоская шайба | 3 |
| 16 | J901225 | Болт | 2 |
| 17 | A590112 | Плоская шайба | 2 |
| 19 | 9762225 | Рычаг | 1 |
| 20 | 4075781 | Втулка | 2 |
| 21 | J217083 | Шайба | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | 4056018 | Шарнир | 1 |
| 24 | A590108 | Плоская шайба | 2 |
| 25 | J950008 | Гайка | 2 |
| 26 | 4303296 | Шарнир | 1 |
| 27 | 4608974 | Шток | 1 |
| 28 | J950008 | Гайка | 2 |
| 29 | 4608973 | Стопорный палец | 1 |
| 31 | 4614670 | Мост | 1 |
| 32 | 4614672 | Педестал | 2 |
| 33 | 4614675 | Втулка | 2 |
| 34 | A590110 | Плоская шайба | 4 |
| 35 | J901045 | Болт | 4 |
| 36 | 4614673 | Пружина торсион | 1 |
| 37 | 9761891 | Рычаг | 1 |
| 38 | 4614671 | Рычаг | 1 |
| 39 | A590110 | Плоская шайба | 2 |
| 40 | J950010 | Гайка | 2 |
| 42 | 4614674 | Кронштейн | 1 |
| 43 | 3102080 | Крышка | 1 |
| 44 | J901220 | Болт | 2 |
| 45 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
