Гидроцилиндр. масляный — HITACHI SCX1200-2

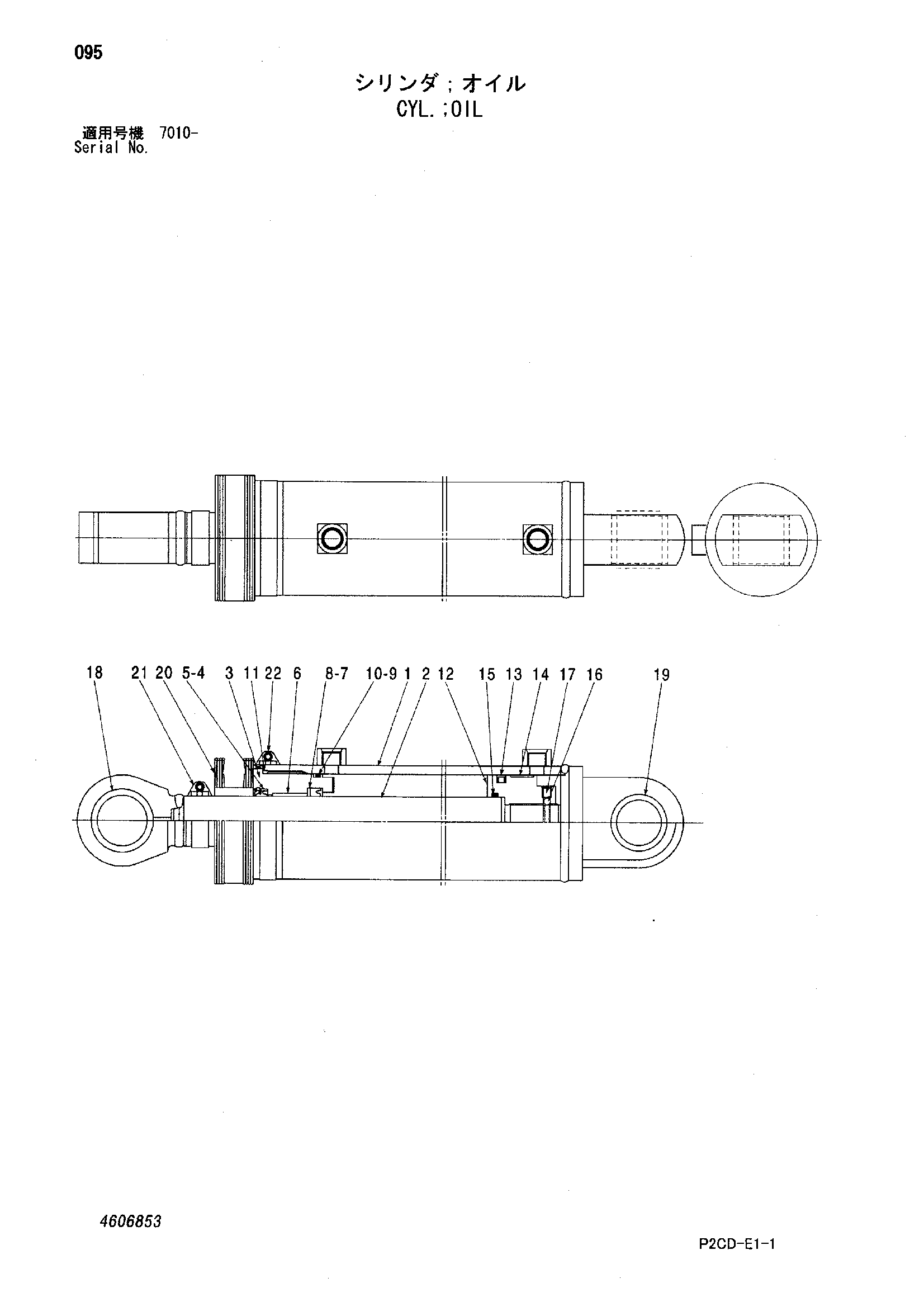

Заводская схема «Гидроцилиндр. масляный» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4606853 | Гидроцилиндр. масляный | 1 | |
| 1 | 4624441 | Трубка в сборе | 1 |
| 2 | 4624442 | Шток в сборе | 1 |
| 3 | 4624443 | Гланд | 1 |
| 4 | 4624444 | Стеклоочиститель пыль | 1 |
| 5 | 4624445 | Стопорное кольцо | 1 |
| 6 | 4624446 | Втулка | 1 |
| 7 | 4624447 | Уплотнение шток | 1 |
| 8 | 4624448 | Опорное кольцо | 1 |
| 9 | A811080 | Уплотнительное кольцо | 1 |
| 10 | 4624449 | Опорное кольцо | 1 |
| 11 | A811085 | Уплотнительное кольцо | 1 |
| 12 | 4624450 | Поршень | 1 |
| 13 | 4624451 | Уплотнение поршень | 1 |
| 14 | 4624452 | Износостойкое кольцо | 1 |
| 15 | A811045 | Уплотнительное кольцо | 1 |
| 16 | 4624453 | Шарик | 1 |
| 17 | 4624454 | Установочный винт | 1 |
| 18 | 4624455 | Втулка | 1 |
| 19 | 4624456 | Втулка | 1 |
| 20 | 4624457 | Защитный чехол | 1 |
| 21 | 4624458 | Хомут шланга | 1 |
| 22 | 4624459 | Хомут шланга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
