Верхний стрела — HITACHI SCX1200-2

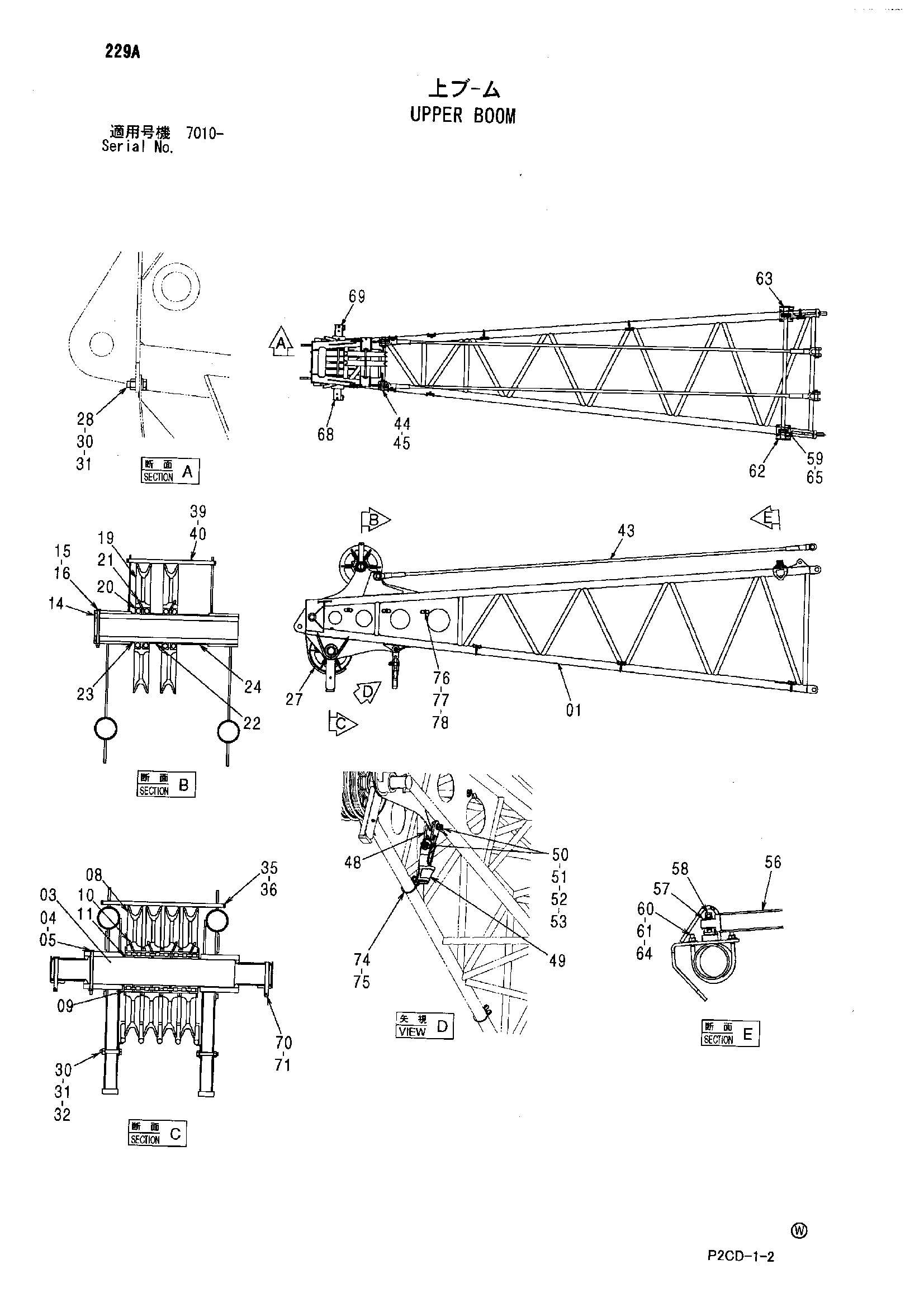

Заводская схема «Верхний стрела» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009431	Стрела TOP	1
03	4619461	Вал канатный блок	1
04	4609449	Болт	1
05	M660012	U-образная гайка	1
08	2050532	Канатный блок наконечник	4
09	3098167	Роликовый подшипник	4
10	J75481	Пресс-маслёнка	4
11	3100173	Проставка	2
14	4609239	Палец	1
15	J901214	Болт	1
16	M660012	U-образная гайка	1
19	2050488	Канатный блок направляющая	2
20	4083790	Шариковый подшипник	4
21	J75481	Пресс-маслёнка	2
22	4609240	Проставка	1
23	4609241	Проставка	1
24	4614200	Проставка	1
27	8096016	Защитный кожух	1
28	J901640	Болт	2
30	A590116	Плоская шайба	4
31	M660016	U-образная гайка	4
32	J901600	Болт	2
35	3100208	Палец	1
36	A765040	Шплинт	2
39	3101130	Палец	1
40	A765040	Шплинт	2
43	8095731	Канат подвесной	2
44	4618777	Палец	4
45	A761090	Шплинт	4
48	8094737	Концевой вилка	1
49	2011693	Разъём канат	1
50	4387083	Палец	2
51	4114408	Шайба	2
52	4137247	Корончатая гайка	2
53	A766063	Шплинт	2
56	9762266	Ролик	1
57	942517	Стопорное кольцо	2
58	4610814	Подшипник. блок	2
59	A590112	Плоская шайба	4
60	4450184	U-образный болт	4
61	449490	Плоская шайба	8
62	8095579	Кронштейн каток	1
63	8095580	Кронштейн каток	1
64	M660012	U-образная гайка	8
65	J901230	Болт	4
68	8097069	Вал кронштейн	1
69	8097070	Вал кронштейн	1
70	4622524	Палец	2
71	A765040	Шплинт	2
74	4420681	Зажим	3
75	4512716	Хомут шланга	3
76	9763475	Зажим	6
77	J901020	Болт	6
78	A590910	Пружинная шайба	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
