Башенный гусёк стрелы (нижний) — HITACHI SCX1200-2

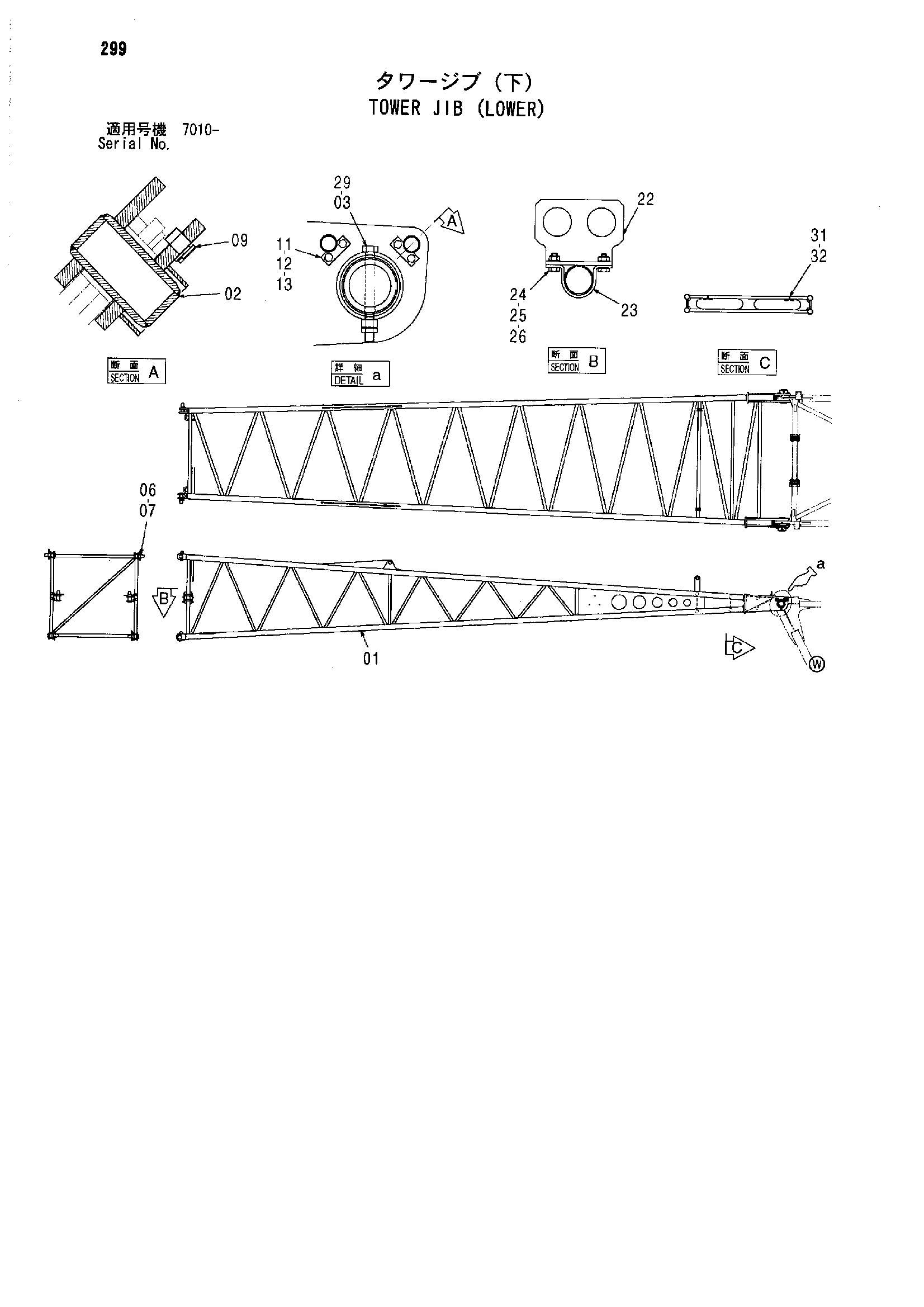

Заводская схема «Башенный гусёк стрелы (нижний)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009506 | Гусёк стрелы базовый | 1 |
| 02 | 8095199 | Палец | 2 |
| 03 | J901611 | Болт | 2 |
| 06 | 4620942 | Палец | 4 |
| 07 | 3002554 | Стопорный палец | 4 |
| 09 | 4623943 | Палец | 4 |
| 11 | X280071 | Стопорная пластина | 4 |
| 12 | J900820 | Болт | 8 |
| 13 | A590908 | Пружинная шайба | 8 |
| 22 | 8096699 | Кронштейн | 2 |
| 23 | 4621839 | Хомут трубки | 4 |
| 24 | J901025 | Болт | 8 |
| 25 | M660010 | U-образная гайка | 8 |
| 26 | A590110 | Плоская шайба | 8 |
| 29 | 4623056 | Стопорная гайка | 2 |
| 31 | 4420681 | Зажим | 2 |
| 32 | 4505385 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
