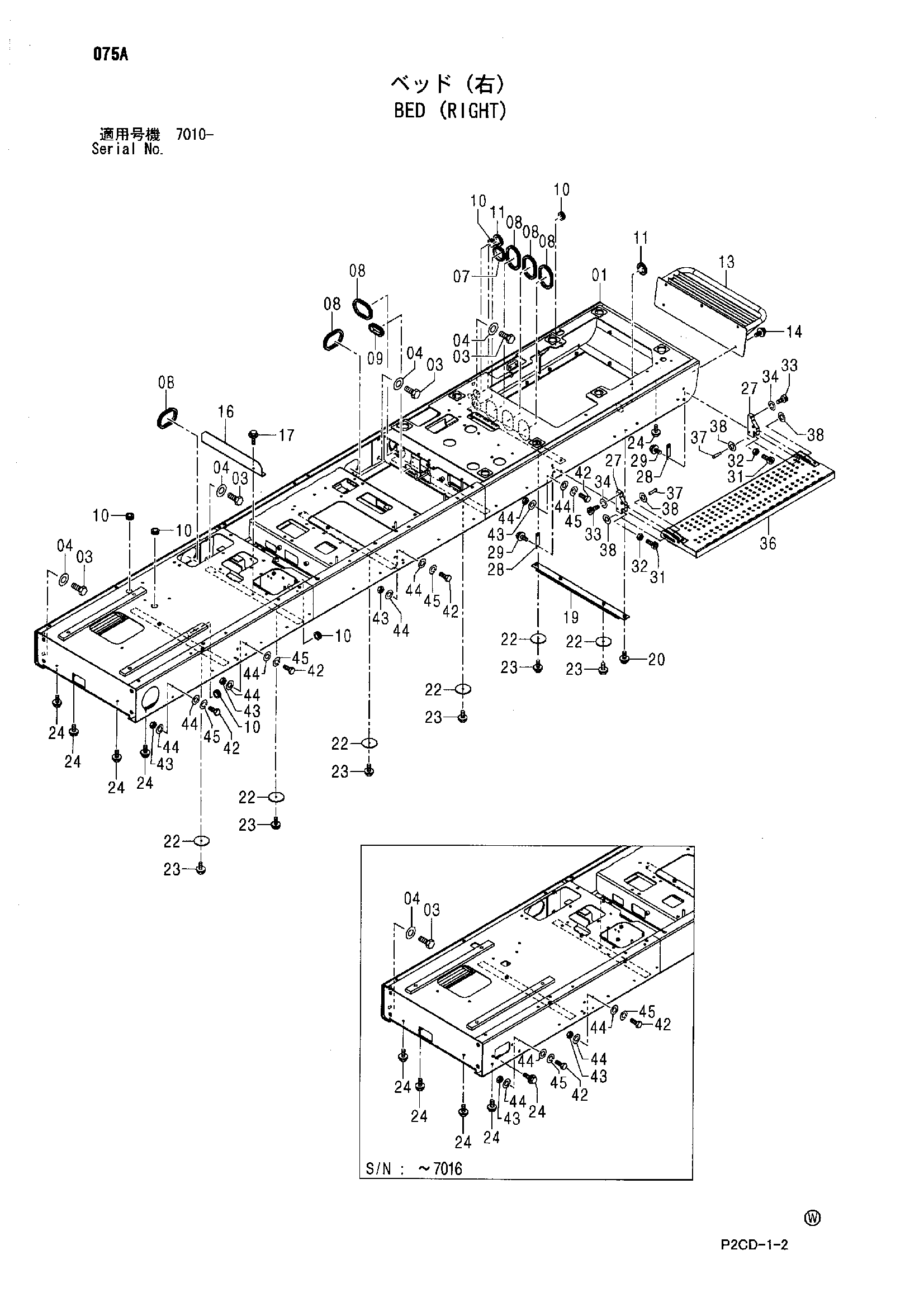

Платформа (правый) — HITACHI SCX1200-2

Заводская схема «Платформа (правый)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009054	Платформа кабина	1
01	5009672	Платформа кабина	1
03	J922050	Болт	8
04	J222020	Шайба	8
07	4221019	Резиновая втулка	1
08	4201751	Резиновая втулка	6
09	4203588	Резиновая втулка	1
10	4279257	Резиновая втулка	2
10	4279257	Резиновая втулка	6
11	4509404	Резиновая втулка	2
13	7045620	Ступень	1
13	7044188	Ступень	1
14	J271230	Болт с шайбой	5
14A	J901230	Болт	1
14B	J222012	Плоская шайба	1
16	4614434	Пластина	1
17	J271030	Болт с шайбой	2
17A	J901030	Болт	1
17B	J222010	Плоская шайба	1
19	9761227	Кронштейн	1
20	J271030	Болт с шайбой	2
20A	J901030	Болт	1
20B	J222010	Плоская шайба	1
22	4319802	Пластина	12
23	J271040	Болт с шайбой	12
23A	J901040	Болт	1
23B	J222010	Плоская шайба	1
24	J271030	Болт с шайбой	34
24A	J901030	Болт	1
24B	J222010	Плоская шайба	1
27	4612274	Кронштейн	2
28	4609257	Пластина	2
29	J271225	Болт с шайбой	4
29A	J901225	Болт	1
29B	J222012	Плоская шайба	1
31	J901240	Болт	2
32	J950012	Гайка	2
33	M341225	Болт с внутренним шестигранником	4
34	A590912	Пружинная шайба	4
36	7045292	Ступень	1
36	7046322	Ступень	1
37	4442307	Палец	2
38	A590116	Плоская шайба	4
39	4022700	Стопорный палец	2
42	J901225	Болт	12
43	J950012	Гайка	12
44	A590112	Плоская шайба	24
45	A590912	Пружинная шайба	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
