Инструмент короб — HITACHI SCX1200-2

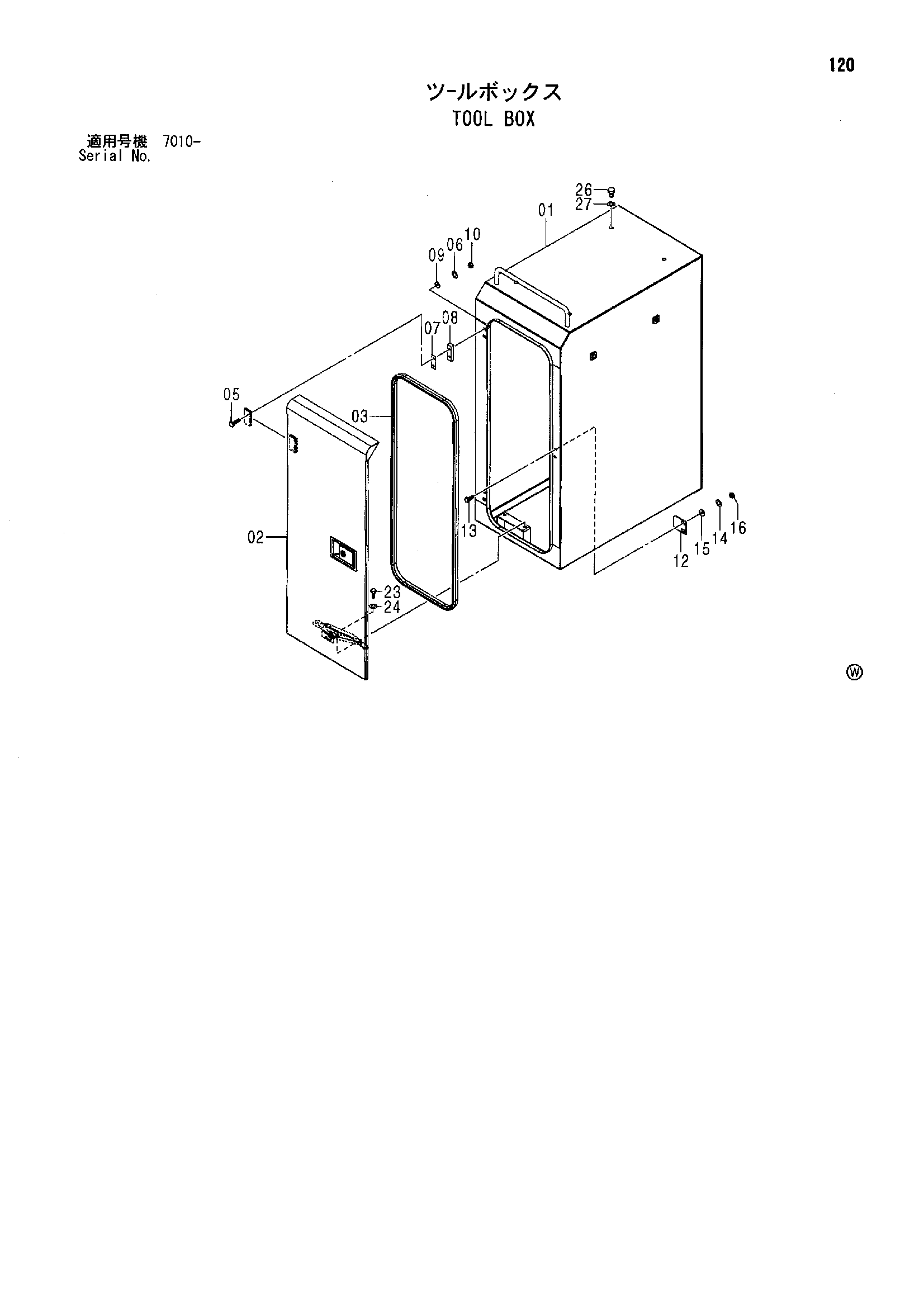

Заводская схема «Инструмент короб» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9230887 | Инструмент короб | 1 | |
| 01 | 5009086 | Хоусе | 1 |
| 02 | 7044879 | Дверь | 1 |
| 03 | 4609145 | Трим спонге | 1 |
| 05 | J900840 | Болт | 4 |
| 06 | A590908 | Пружинная шайба | 4 |
| 07 | 3100040 | Стопорная пластина | 2 |
| 08 | 3100042 | Пластина | 2 |
| 09 | 3100044 | Пластина | 4 |
| 10 | J950008 | Гайка | 4 |
| 12 | 3100041 | Пластина | 1 |
| 13 | J921025 | Болт | 2 |
| 14 | A590910 | Пружинная шайба | 2 |
| 15 | J217083 | Шайба | 2 |
| 16 | J950010 | Гайка | 2 |
| 23 | J921025 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 26 | J921625 | Болт | 4 |
| 27 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
