Обратные трубопроводы — HITACHI SCX1200-2

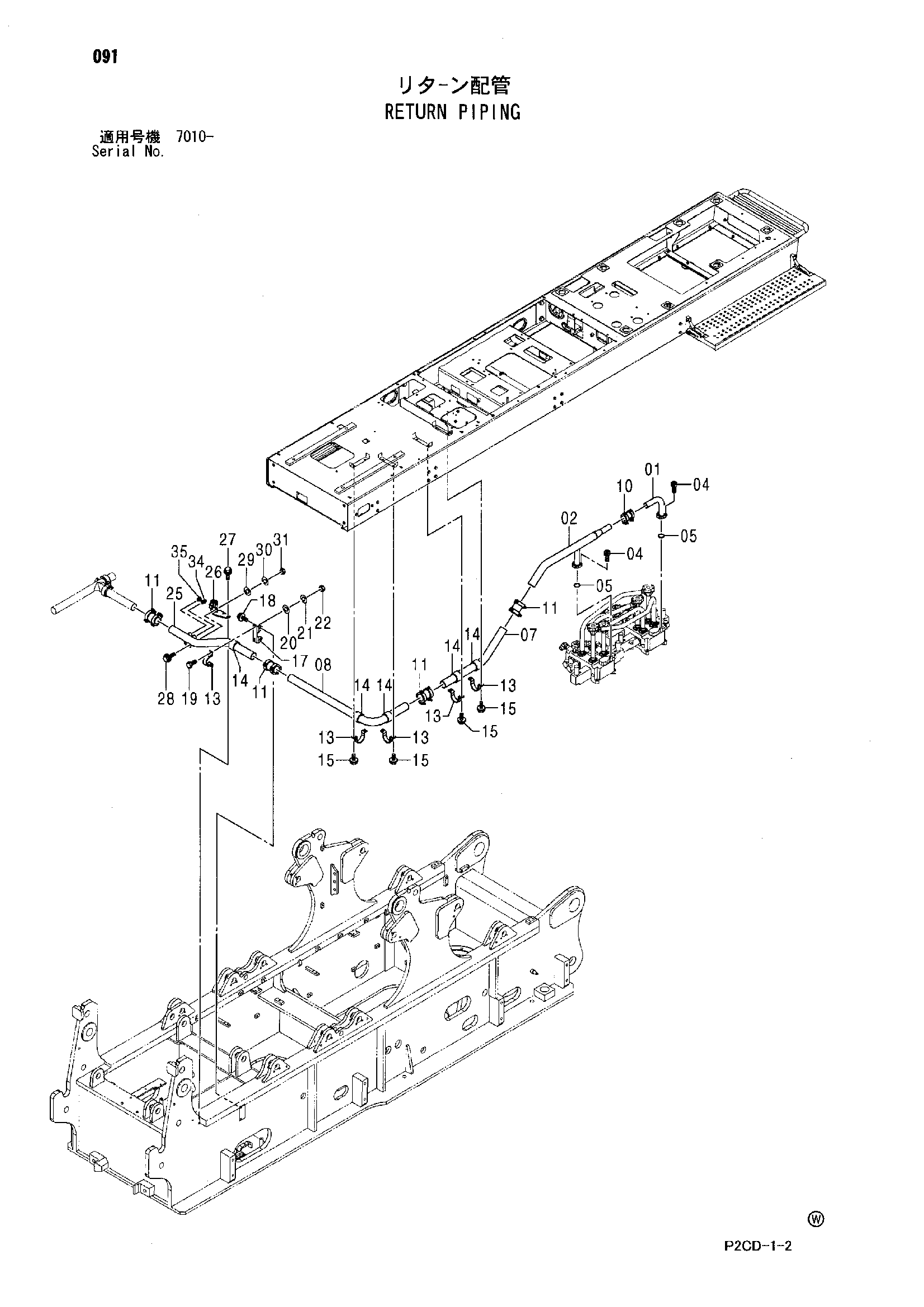

Заводская схема «Обратные трубопроводы» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9741086 | Трубка | 1 |
| 02 | 8093056 | Трубка | 1 |
| 04 | M341236 | Болт с внутренним шестигранником | 8 |
| 05 | A811040 | Уплотнительное кольцо | 2 |
| 07 | 3101134 | Трубка | 1 |
| 08 | 3101135 | Трубка | 1 |
| 10 | 4069801 | Муфта | 1 |
| 10A | 4196259 | Уплотнение кольцо | 2 |
| 11 | 4067833 | Муфта | 4 |
| 11A | 4196261 | Уплотнение | 2 |
| 13 | 4000909 | Хомут трубки | 5 |
| 14 | 4343144 | Втулка | 5 |
| 15 | J271035 | Болт с шайбой | 8 |
| 15A | J901035 | Болт | 1 |
| 15B | J222010 | Плоская шайба | 1 |
| 17 | 4609954 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 2 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 19 | J901025 | Болт | 2 |
| 20 | A590110 | Плоская шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | J950010 | Гайка | 2 |
| 25 | 8094861 | Трубка | 1 |
| 26 | 8094860 | Кронштейн | 1 |
| 27 | J271025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Плоская шайба | 1 |
| 28 | J271030 | Болт с шайбой | 2 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Плоская шайба | 1 |
| 29 | A590110 | Плоская шайба | 2 |
| 30 | A590910 | Пружинная шайба | 2 |
| 31 | J950010 | Гайка | 2 |
| 34 | A853144 | Угловой штуцер | 1 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | A885004 | Пробка | 1 |
| 35A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
