Слевинг рычаг — HITACHI SCX1200-2

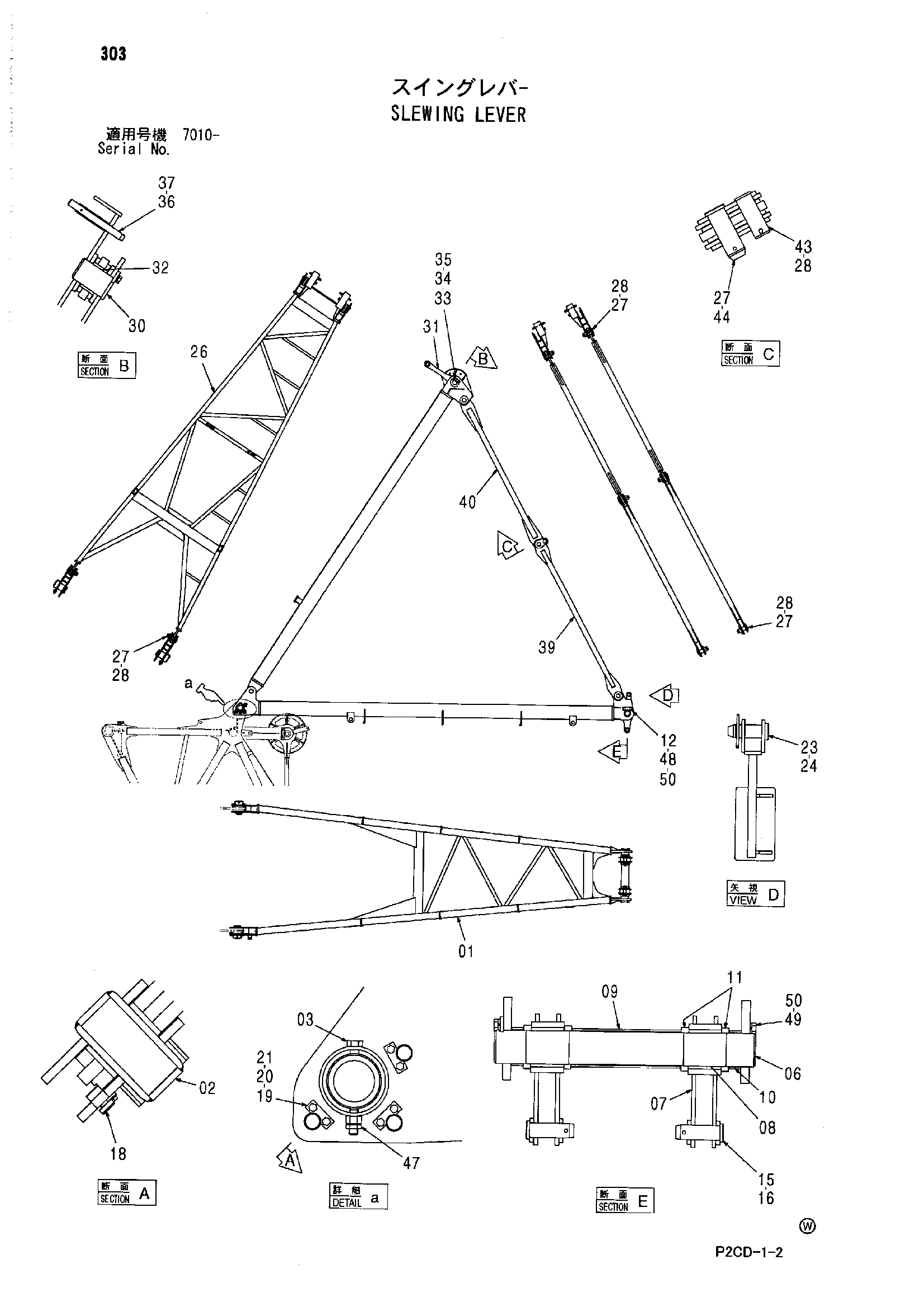

Заводская схема «Слевинг рычаг» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6022892	Рычаг	1
02	8095199	Палец	2
03	J901611	Болт	2
06	3101403	Палец	1
07	8096978	Тяга	2
08	4177222	Втулка	2
09	3101405	Проставка	1
10	4616086	Проставка	2
11	3101404	Проставка	4
12	X4248	Стопорная пластина	1
15	4622540	Палец	2
16	A761063	Шплинт	2
18	4616012	Палец	6
19	X280071	Стопорная пластина	6
20	J900820	Болт	12
21	A590908	Пружинная шайба	12
23	2051153	Палец	2
24	414322	Стопорный палец	2
26	6022890	Рычаг	1
27	4622553	Палец	8
28	A761080	Шплинт	8
30	4622542	Палец	2
31	9762770	Тяга	2
32	4621976	Втулка	2
33	4616312	Стопорная пластина	2
34	J901230	Болт	4
35	A590912	Пружинная шайба	4
36	4616120	Палец	2
37	4077248	Стопорный палец	2
39	7046641	Стойка	2
40	7046635	Стойка	2
43	4608620	Палец	2
44	4104868	Стопорный палец	2
47	4623056	Стопорная гайка	2
48	J922035	Болт	2
49	J922030	Болт	2
50	J257220	Пружинная шайба	4

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
