Задний ограничитель (кран, башенный) — HITACHI SCX1200-2

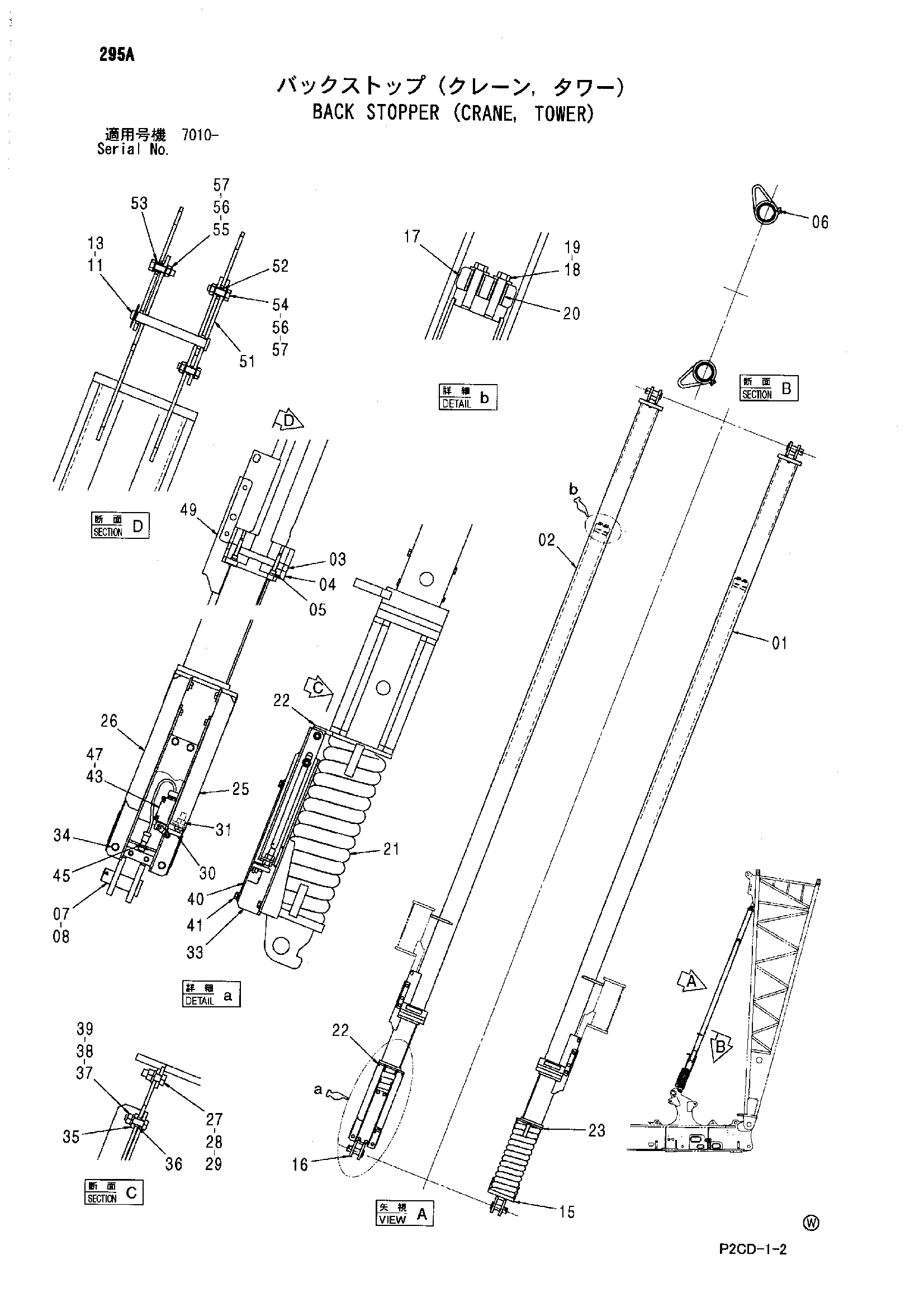

Заводская схема «Задний ограничитель (кран, башенный)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7046104	Ограничитель наружный	1
02	7046103	Ограничитель наружный	1
03	4609448	Пластина	2
04	4609445	Пластина	2
05	J781050	Болт с внутренним шестигранником	8
06	J75481	Пресс-маслёнка	2
07	3100209	Палец	4
08	A768063	Шплинт	4
11	3100207	Палец	2
13	4022701	Стопорный палец	2
15	7046099	Ограничитель внутренний	1
16	7046098	Ограничитель внутренний	1
17	4619561	Пластина	2
18	J921670	Болт	4
19	4087197	Шайба	4
20	4619562	Трубка	4
21	4619298	Пружина	2
22	9762402	Седло пружины	1
23	9762403	Седло пружины	1
25	9761851	Направляющая	1
26	4614092	Направляющая	1
27	J901235	Болт	2
28	J950012	Гайка	2
29	A590912	Пружинная шайба	2
30	9761890	Ответная планка	1
31	J950016	Гайка	2
33	8093482	Кронштейн	1
34	J271020	Болт с шайбой	3
34A	J901020	Болт	1
34B	J222010	Плоская шайба	1
35	4609446	Втулка	2
36	4609447	Проставка	2
37	J901035	Болт	2
38	J950010	Гайка	2
39	A590910	Пружинная шайба	2
40	4613953	Крышка	1
41	J271025	Болт с шайбой	4
41A	J901025	Болт	1
41B	J222010	Плоская шайба	1
43	4614695	Выключатель концевой	1
45	M430308	Винт	3
47	J780535	Болт с внутренним шестигранником	4
49	7047121	Проставка	2
51	4629424	Пластина	2
52	4624262	Проставка	4
53	4624263	Проставка	2
54	J901035	Болт	4
55	J901040	Болт	2
56	A590110	Плоская шайба	12
57	M660010	U-образная гайка	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
