Средний башенный гусёк стрелы 3m — HITACHI SCX1200-2

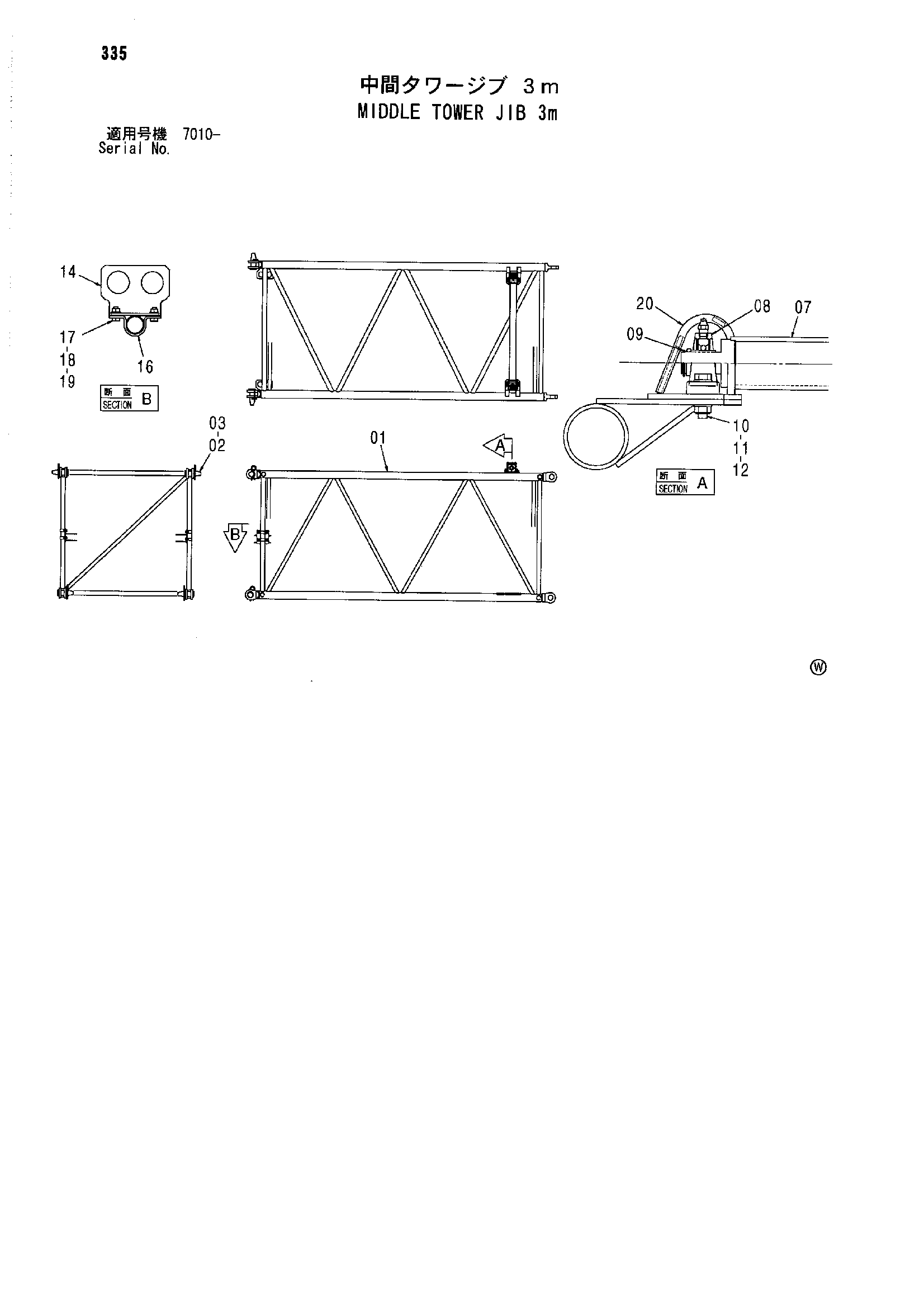

Заводская схема «Средний башенный гусёк стрелы 3m» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7046173 | Гусёк стрелы удлинитель | 1 |
| 02 | 4620942 | Палец | 4 |
| 03 | 3002554 | Стопорный палец | 4 |
| 07 | 9761988 | Ролик | 1 |
| 08 | 4610814 | Подшипник. блок | 2 |
| 09 | 942517 | Стопорное кольцо | 2 |
| 10 | J901045 | Болт | 4 |
| 11 | M660010 | U-образная гайка | 4 |
| 12 | A590110 | Плоская шайба | 8 |
| 14 | 8096699 | Кронштейн | 2 |
| 16 | 4621839 | Хомут трубки | 4 |
| 17 | J901025 | Болт | 8 |
| 18 | M660010 | U-образная гайка | 8 |
| 19 | A590110 | Плоская шайба | 8 |
| 20 | 8096409 | Кронштейн каток | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
