Стрела угол индикатор — HITACHI SCX1200-2

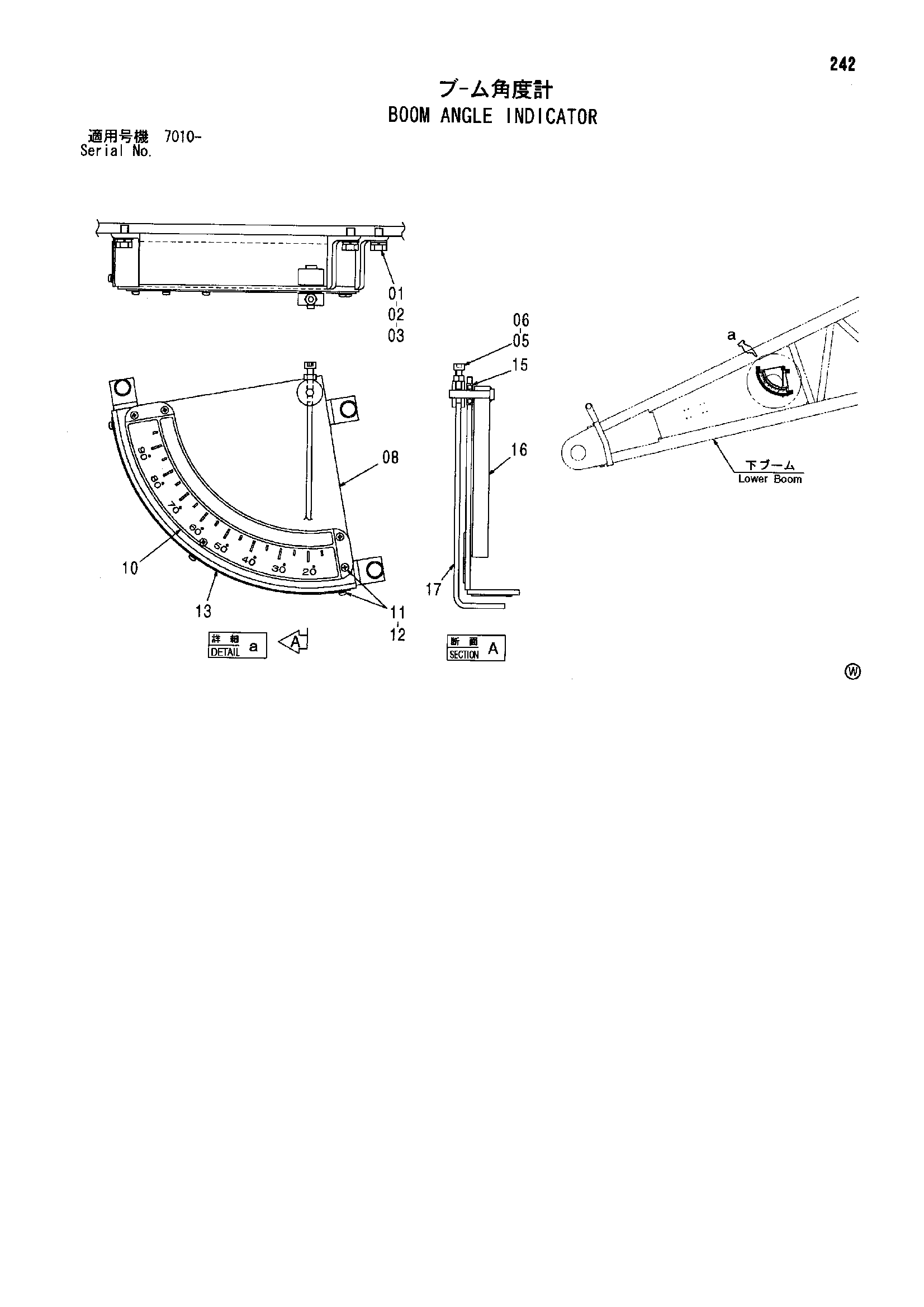

Заводская схема «Стрела угол индикатор» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J921025 | Болт | 3 |
| 02 | A590910 | Пружинная шайба | 3 |
| 03 | A590110 | Плоская шайба | 3 |
| 05 | J780825 | Болт с внутренним шестигранником | 1 |
| 06 | J950008 | Гайка | 1 |
| 08 | 7046970 | Кронштейн | 1 |
| 10 | 2051647 | Информационная табличка | 1 |
| 11 | M430508 | Винт | 8 |
| 12 | A590905 | Пружинная шайба | 8 |
| 13 | 2051648 | Информационная табличка | 1 |
| 15 | 4619825 | Шариковый подшипник | 1 |
| 16 | 8097624 | Груз | 1 |
| 17 | 8097625 | Поинтер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
