Оператор'с сиденье — HITACHI SCX1200-2

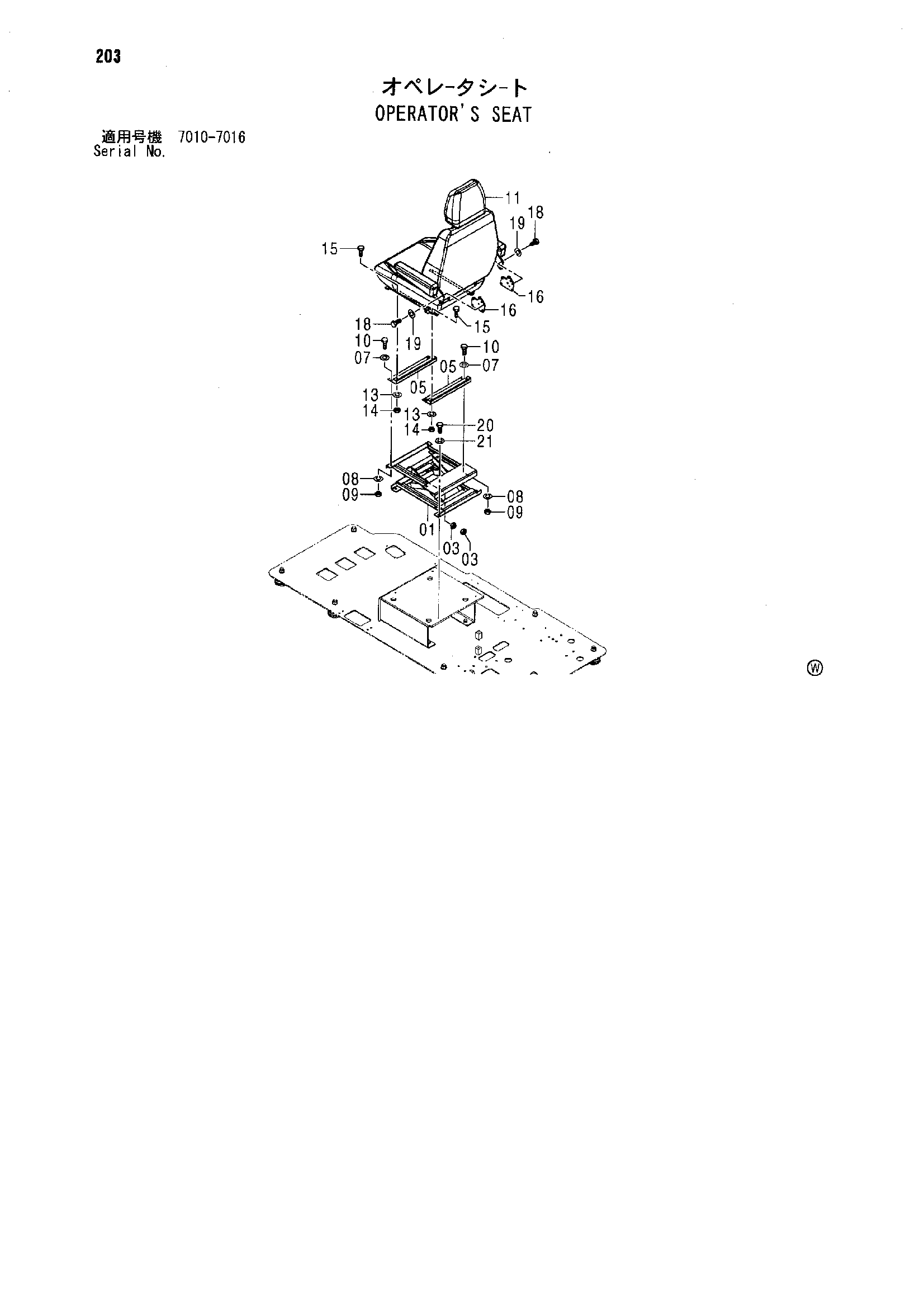

Заводская схема «Оператор'с сиденье» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3100132 | Кронштейн сиденье | 1 |
| 03 | J950014 | Гайка | 2 |
| 05 | 3100125 | Кронштейн | 2 |
| 07 | A590108 | Плоская шайба | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | J950008 | Гайка | 4 |
| 10 | J900820 | Болт | 4 |
| 11 | 3100126 | Сиденье оператор | 1 |
| 13 | A590908 | Пружинная шайба | 4 |
| 14 | J950008 | Гайка | 4 |
| 15 | J900816 | Болт | 4 |
| 16 | 3100124 | Пластина | 2 |
| 18 | J900816 | Болт | 4 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | J900820 | Болт | 4 |
| 21 | A590908 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
