Бак блок — HITACHI SCX1200-2

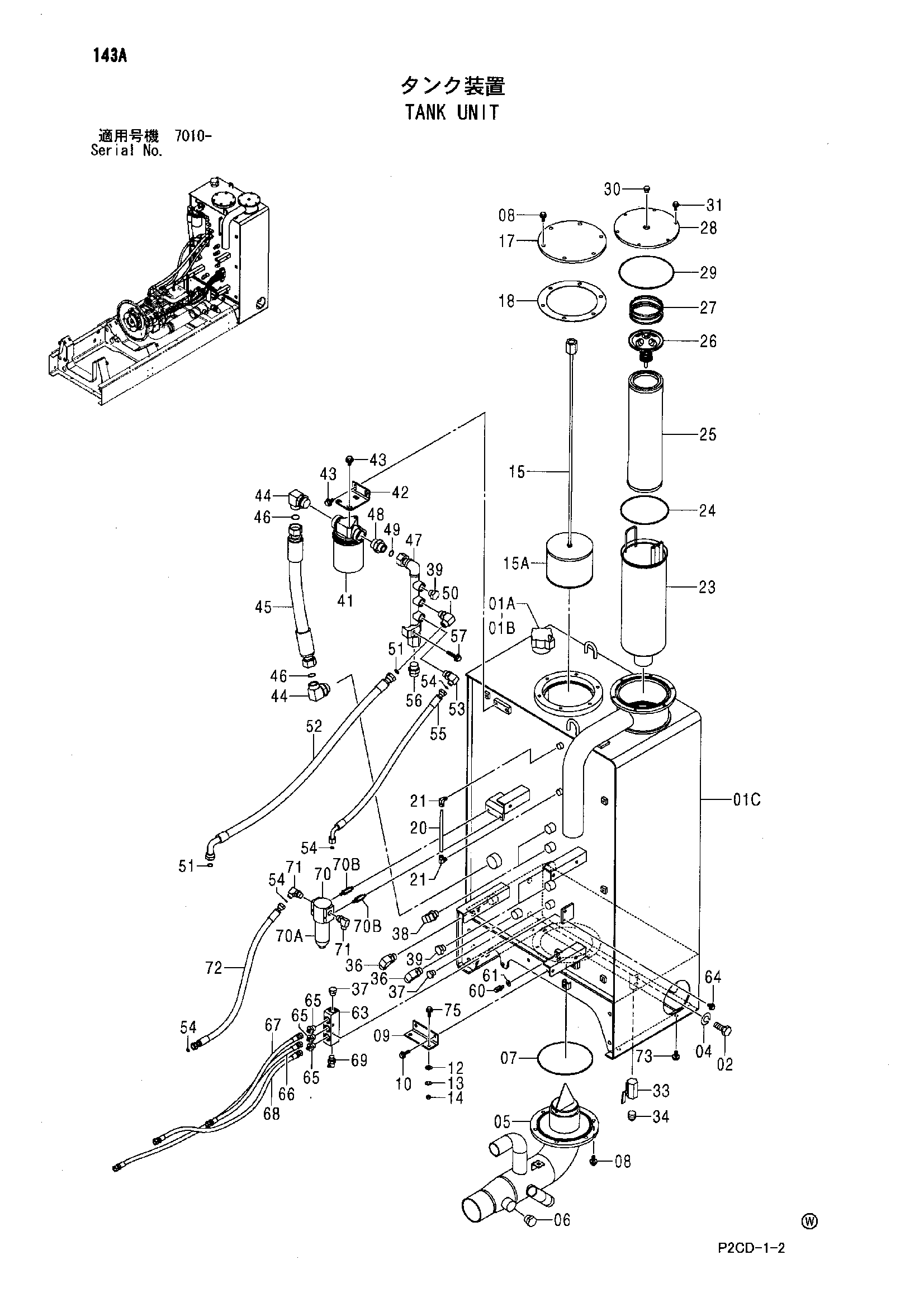

Заводская схема «Бак блок» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9230254 | Бак | 1 |
| 01A | 3099929 | Колпачок | 1 |
| 01B | 3099932 | Фильтр | 1 |
| 01C | 5008858 | Бак | 1 |
| 02 | J922060 | Болт | 4 |
| 04 | J222020 | Пружинная шайба | 4 |
| 05 | 6022405 | Всасывающая трубка | 1 |
| 06 | A885008 | Пробка | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | A810230 | Уплотнительное кольцо | 1 |
| 08 | J271230 | Болт с шайбой | 12 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4613827 | Кронштейн | 1 |
| 10 | J271035 | Болт с шайбой | 2 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | J950010 | Гайка | 2 |
| 15 | 4603960 | Всасывающий фильтр | 1 |
| 15A | 4317008 | Элемент | 1 |
| 17 | 9761440 | Крышка | 1 |
| 18 | 4605849 | Прокладка | 1 |
| 20 | 3100168 | Трубка | 1 |
| 21 | 3100169 | Угловой штуцер | 2 |
| 23 | 7031428 | Корпус фильтр | 1 |
| 24 | A810200 | Уплотнительное кольцо | 1 |
| 25 | 4366198 | Элемент | 1 |
| 26 | 4067978 | Клапан | 1 |
| 27 | 4068540 | Пружина | 1 |
| 28 | 3075276 | Крышка | 1 |
| 29 | A810230 | Уплотнительное кольцо | 1 |
| 30 | 4092534 | Пробка | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | J271025 | Болт с шайбой | 6 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 94-4030 | Кран | 1 |
| 34 | 94-2026 | Пробка | 1 |
| 36 | A853366 | Угловой штуцер | 2 |
| 36A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | A885004 | Пробка | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | A853266 | Угловой штуцер | 2 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 39 | A885006 | Пробка | 3 |
| 39A | 4506424 | Уплотнительное кольцо | 1 |
| 41 | 4318737 | Фильтр дренажный | 1 |
| 41A | 4205684 | Картридж | 1 |
| 42 | 3098288 | Кронштейн | 1 |
| 43 | J271225 | Болт с шайбой | 5 |
| 43A | J901225 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | A853300 | Угловой штуцер | 2 |
| 44A | 970860 | Уплотнительное кольцо | 1 |
| 45 | 4614898 | Шланг | 1 |
| 46 | 4187329 | Уплотнительное кольцо | 2 |
| 47 | 8095087 | Трубка дренажный | 1 |
| 48 | A853108 | Адаптер | 1 |
| 48A | 970860 | Уплотнительное кольцо | 1 |
| 49 | 4187328 | Уплотнительное кольцо | 1 |
| 50 | A853366 | Угловой штуцер | 1 |
| 50A | 4506424 | Уплотнительное кольцо | 1 |
| 51 | 4187308 | Уплотнительное кольцо | 2 |
| 52 | 4247572 | Шланг | 1 |
| 53 | A853364 | Угловой штуцер | 1 |
| 53A | 4506424 | Уплотнительное кольцо | 1 |
| 54 | 4138938 | Уплотнительное кольцо | 4 |
| 55 | 4213423 | Шланг | 1 |
| 56 | A853188 | Адаптер | 1 |
| 56A | 4506429 | Уплотнительное кольцо | 1 |
| 57 | J271040 | Болт с шайбой | 1 |
| 57A | J901040 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 58 | 4190127 | Хомут трубки | 1 |
| 60 | 4333200 | Датчик | 1 |
| 61 | 4250261 | Прокладка | 1 |
| 63 | 3099768 | Коллектор | 1 |
| 64 | J271020 | Болт с шайбой | 2 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | A852143 | Адаптер | 3 |
| 65A | 4506418 | Уплотнительное кольцо | 1 |
| 66 | 4390225 | Шланг | 1 |
| 67 | 4403584 | Шланг | 1 |
| 68 | 4375297 | Шланг | 1 |
| 69 | A852243 | Угловой штуцер | 1 |
| 70 | 4607716 | Фильтр линия | 1 |
| 70A | 4624889 | Элемент | 1 |
| 70B | 4619580 | Болт | 1 |
| 71 | A853344 | Угловой штуцер | 2 |
| 71A | 4506418 | Уплотнительное кольцо | 1 |
| 72 | 4312287 | Шланг | 1 |
| 73 | J271030 | Болт с шайбой | 6 |
| 73A | J901030 | Болт | 1 |
| 73B | J222010 | Шайба | 1 |
| 75 | J271030 | Болт с шайбой | 2 |
| 75A | J901030 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
