Электрооборудование (кабина) — HITACHI SCX1200-2

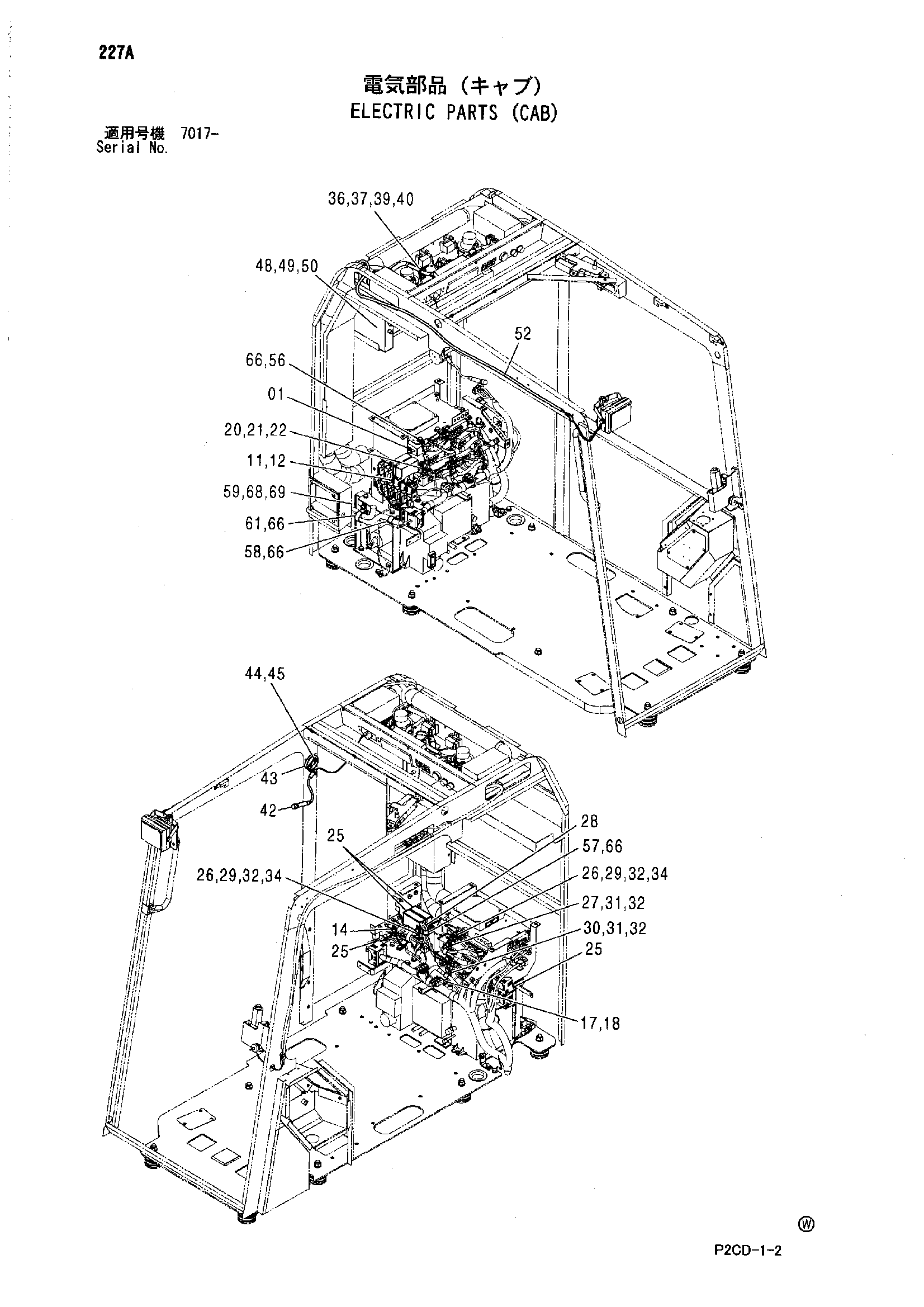

Заводская схема «Электрооборудование (кабина)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J780616 | Болт с внутренним шестигранником | 12 |
| 11 | 4414207 | Реле | 8 |
| 12 | J460616 | Винт с шайбой | 10 |
| 14 | 4618685 | Выключатель | 1 |
| 17 | 4615953 | Кронштейн | 1 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Плоская шайба | 1 |
| 20 | 4252767 | Кронштейн | 1 |
| 21 | J900616 | Болт | 1 |
| 22 | A590106 | Плоская шайба | 1 |
| 25 | J460620 | Винт с шайбой | 10 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Плоская шайба | 1 |
| 27 | 4190263 | Зажим | 1 |
| 28 | 4610730 | Жгут проводов | 1 |
| 29 | 4448037 | Кронштейн | 5 |
| 30 | 4190253 | Зажим | 1 |
| 31 | J901016 | Болт | 2 |
| 32 | A590110 | Плоская шайба | 4 |
| 34 | J950010 | Гайка | 2 |
| 36 | M430610 | Винт | 5 |
| 37 | 3100176 | Саддле | 5 |
| 39 | 4055311 | Ленточный зажим | 5 |
| 40 | A590106 | Плоская шайба | 5 |
| 42 | 4379453 | Микропхоне | 1 |
| 43 | 4614767 | Магнит | 1 |
| 44 | M440408 | Винт | 2 |
| 45 | A590104 | Плоская шайба | 2 |
| 48 | 4608811 | Блок | 1 |
| 49 | J850812 | Винт | 4 |
| 50 | J250008 | Плоская шайба | 4 |
| 52 | 1032567 | Жгут проводов | 1 |
| 56 | 4190253 | Зажим | 1 |
| 57 | 4190274 | Зажим | 1 |
| 58 | 4190263 | Зажим | 1 |
| 59 | 4192035 | Зажим | 1 |
| 61 | 4193848 | Зажим | 1 |
| 66 | J271020 | Болт с шайбой | 4 |
| 66A | J901020 | Болт | 1 |
| 66B | J222010 | Плоская шайба | 1 |
| 68 | J901016 | Болт | 1 |
| 69 | A590110 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
