Стрела дерриккинг барабан — HITACHI SCX1200-2

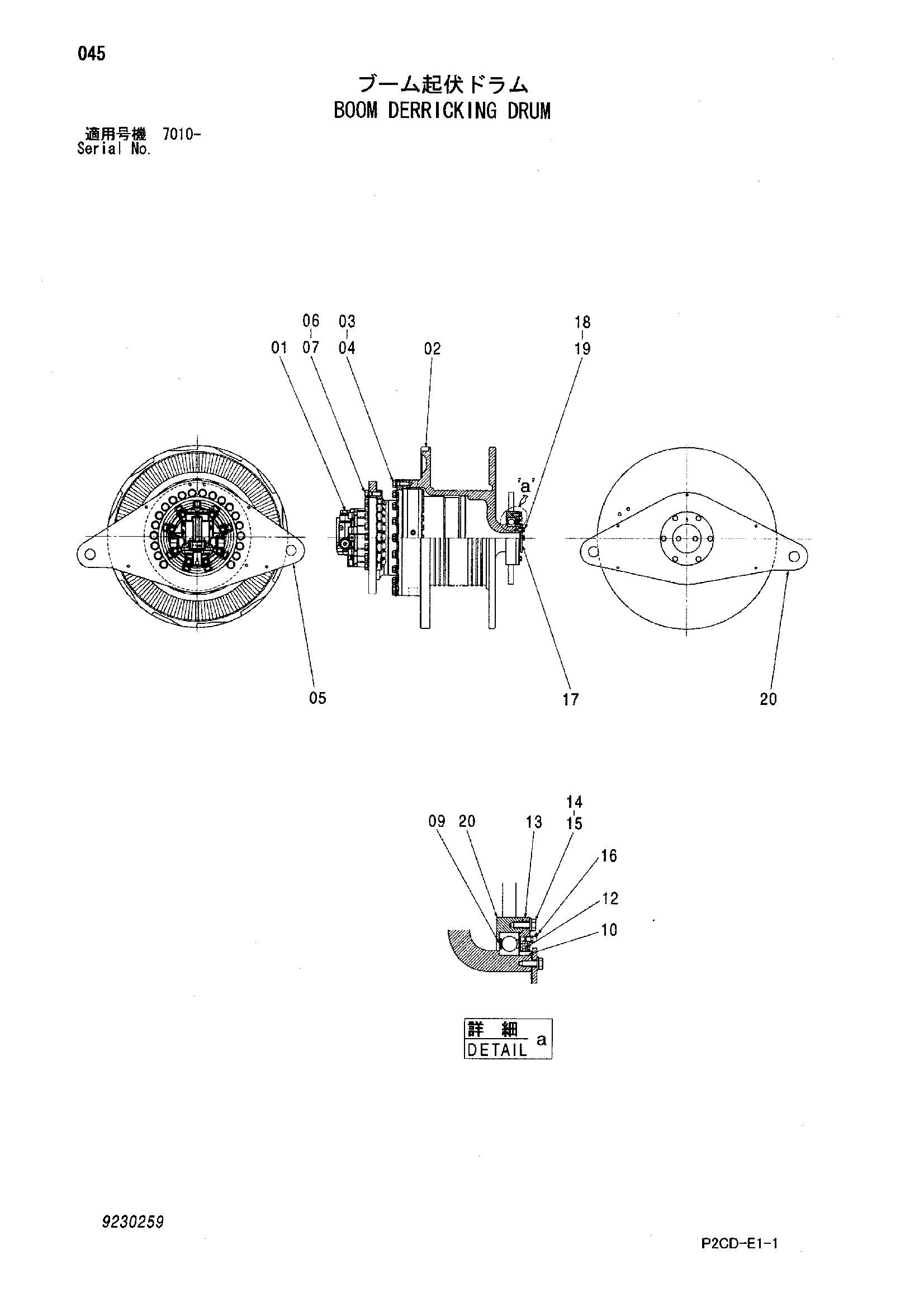

Заводская схема «Стрела дерриккинг барабан» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9230259 | Стрела дерриккинг барабан | 1 | |
| 01 | 9227057 | Трансмиссия | 1 |
| 02 | 0004888 | Барабан боомхоист | 1 |
| 03 | J922065 | Болт | 20 |
| 04 | J222020 | Шайба | 20 |
| 05 | 3099938 | Кронштейн | 1 |
| 06 | J922065 | Болт | 20 |
| 07 | J222020 | Шайба | 20 |
| 09 | 4162997 | Шариковый подшипник | 1 |
| 10 | 4605058 | Втулка | 1 |
| 12 | 930659 | Масляное уплотнение | 1 |
| 13 | 3099089 | Фиксатор | 1 |
| 14 | J901235 | Болт | 6 |
| 15 | A590112 | Плоская шайба | 6 |
| 16 | J75581 | Пресс-маслёнка | 1 |
| 17 | 4037779 | Фиксатор | 1 |
| 18 | J901230 | Болт | 2 |
| 19 | A590112 | Плоская шайба | 2 |
| 20 | 8094614 | Кронштейн | 1 |
| 22 | 4182609 | Пробка | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
