Скйвалк 3m — HITACHI SCX1200-2

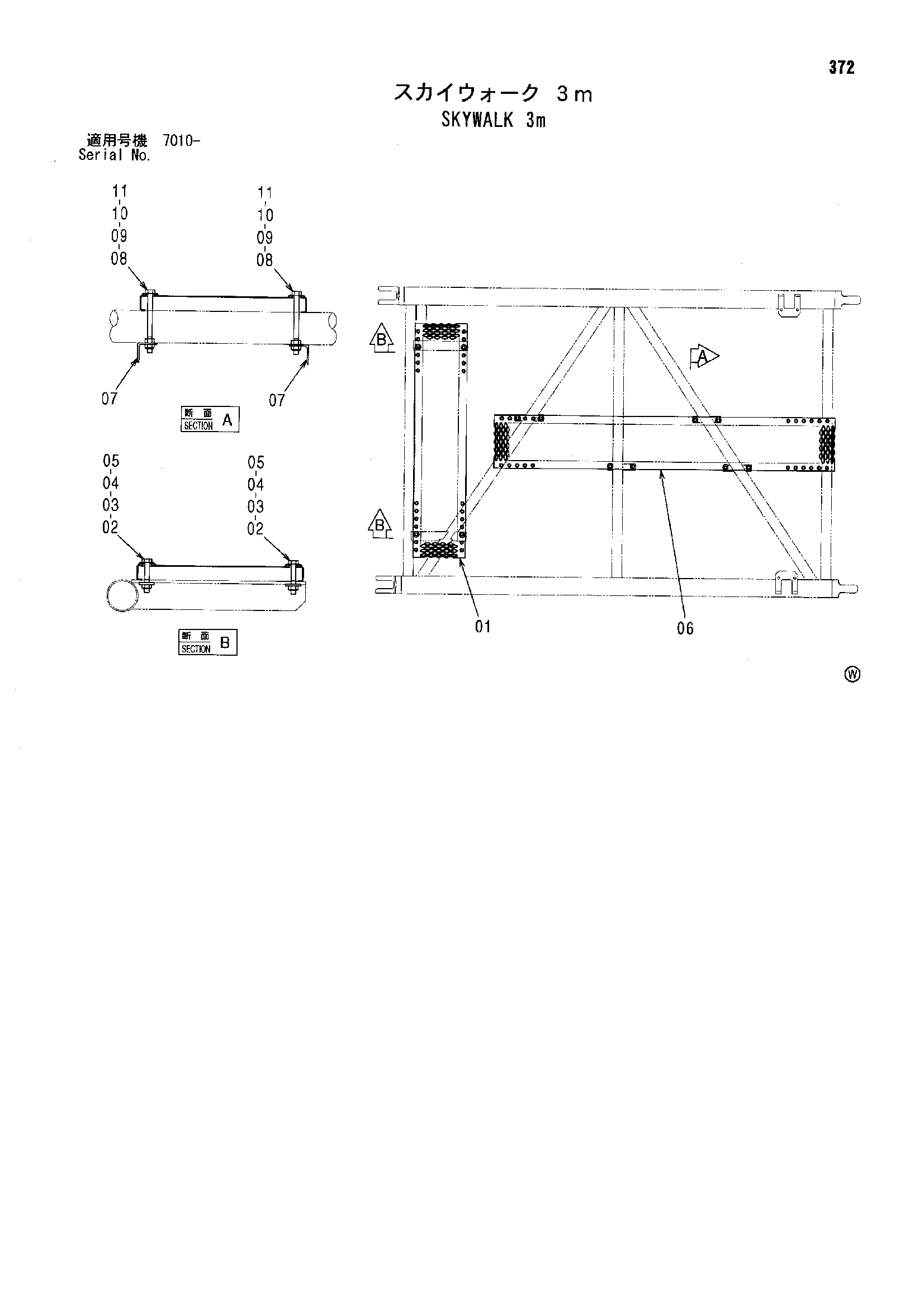

Заводская схема «Скйвалк 3m» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8095563	Скйвалк	1
02	J901060	Болт	4
03	4611494	Шайба	4
04	J217083	Шайба	4
05	M660010	U-образная гайка	4
06	8095564	Скйвалк	1
07	3100591	Кронштейн	4
08	J901004	Болт	8
09	4611494	Шайба	8
10	J950010	Гайка	8
11	M660010	U-образная гайка	8

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
