Таглине трубопроводы — HITACHI SCX1200-2

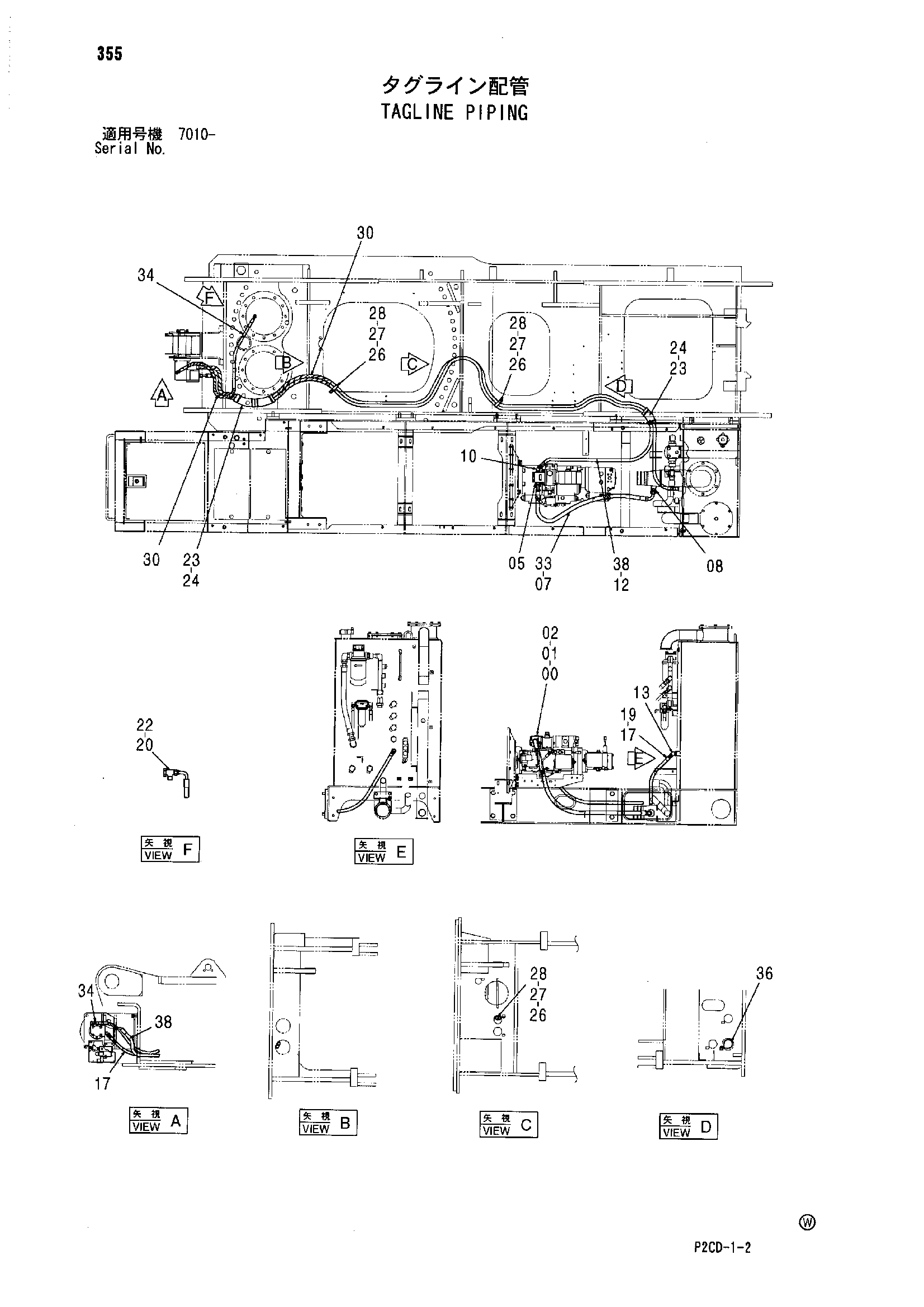

Заводская схема «Таглине трубопроводы» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607084 | Шестерённый насос | 1 |
| 01 | M341040 | Болт с внутренним шестигранником | 2 |
| 02 | A590110 | Плоская шайба | 2 |
| 05 | A853166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187308 | Уплотнительное кольцо | 2 |
| 08 | A853186 | Адаптер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | A853244 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 2 |
| 13 | A853244 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4609767 | Шланг | 1 |
| 19 | 4138938 | Уплотнительное кольцо | 2 |
| 20 | 4253767 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 1 |
| 23 | 4612065 | Защитный кожух | 3 |
| 24 | 4055312 | Ленточный зажим | 6 |
| 26 | 4192034 | Зажим | 3 |
| 27 | J901016 | Болт | 3 |
| 28 | A590910 | Пружинная шайба | 3 |
| 30 | 4327293 | Защитный кожух | 6 |
| 33 | 4332377 | Шланг | 1 |
| 34 | 4438673 | Шланг | 1 |
| 36 | 4204136 | Зажим | 2 |
| 38 | 4620549 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
