Башенный гусёк стрелы бридле — HITACHI SCX1200-2

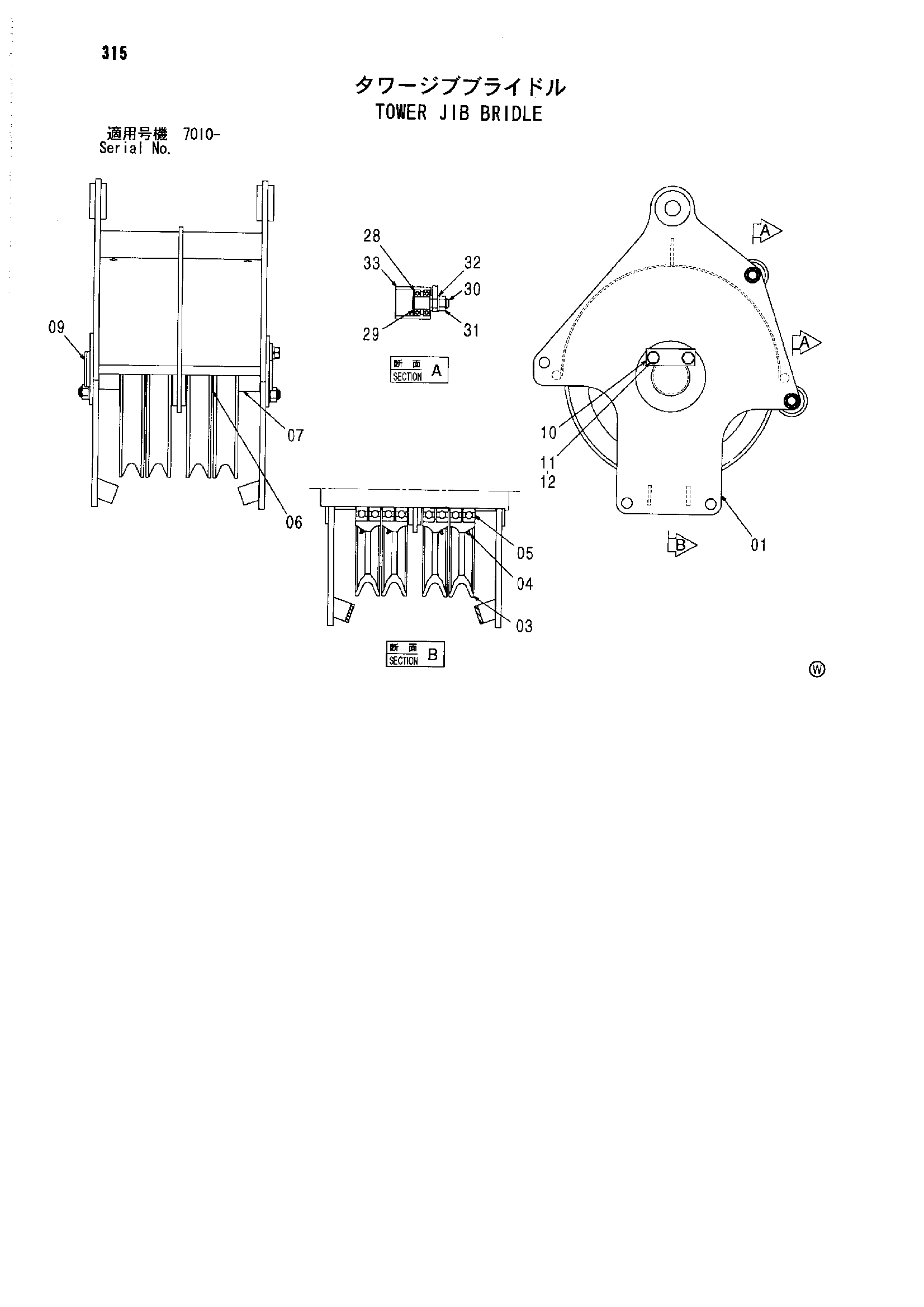

Заводская схема «Башенный гусёк стрелы бридле» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022875 | Бридле | 1 |
| 03 | 2050898 | Канатный блок | 4 |
| 04 | J75481 | Пресс-маслёнка | 4 |
| 05 | 4162522 | Шариковый подшипник | 8 |
| 06 | 4094235 | Проставка | 4 |
| 07 | 4622165 | Проставка | 2 |
| 09 | 4622159 | Мост | 1 |
| 10 | X4248 | Стопорная пластина | 1 |
| 11 | J932035 | Болт | 2 |
| 12 | A590920 | Пружинная шайба | 2 |
| 28 | 971195 | Шариковый подшипник | 8 |
| 29 | 991342 | Стопорное кольцо | 4 |
| 30 | 4361217 | Палец | 4 |
| 31 | M660024 | U-образная гайка | 4 |
| 32 | A590124 | Плоская шайба | 4 |
| 33 | 3103746 | Каток направляющая | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
