Направляющая каток (башенный) — HITACHI SCX1200-2

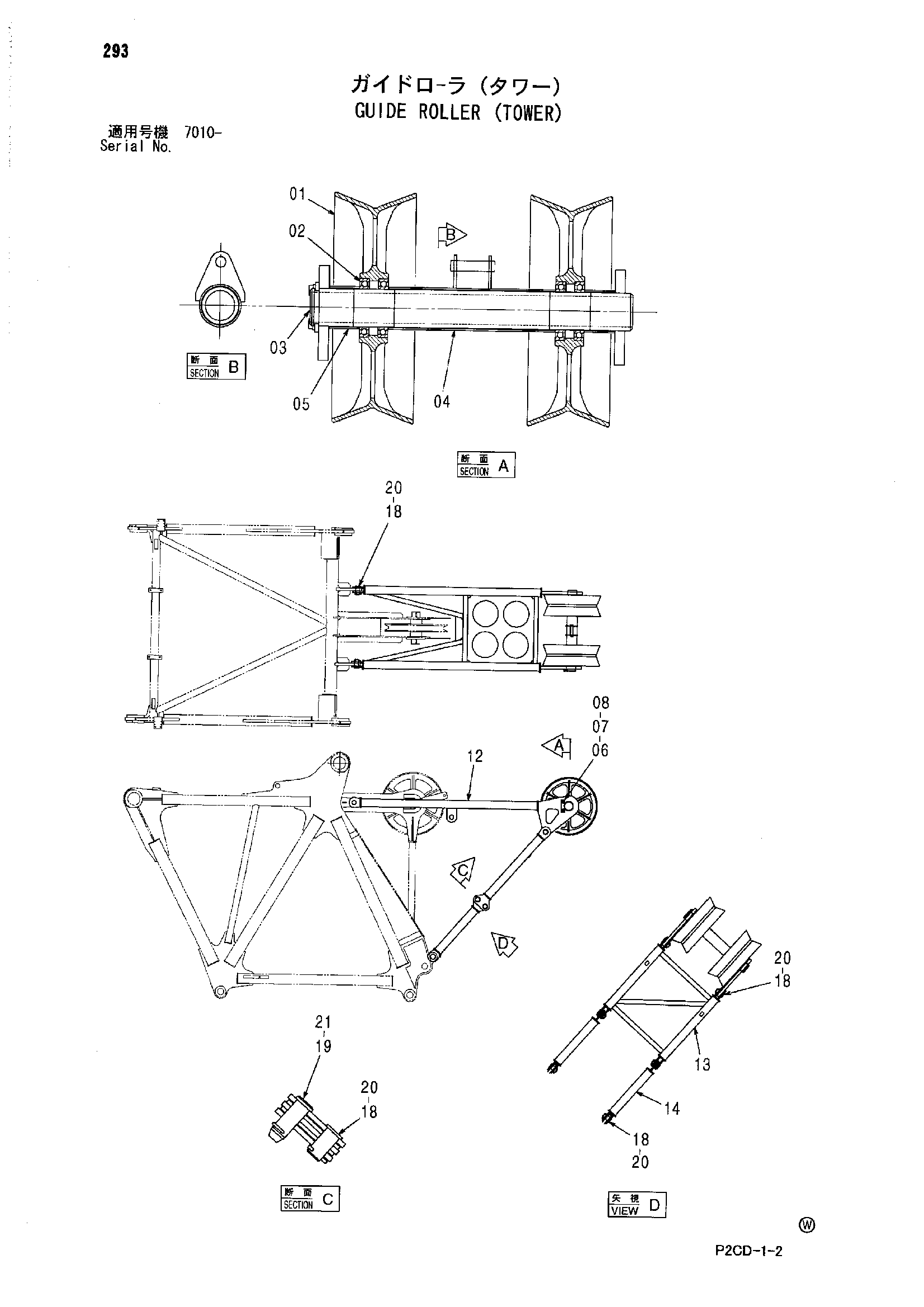

Заводская схема «Направляющая каток (башенный)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2050735 | R0ллер направляющая | 2 |
| 02 | 969282 | Шариковый подшипник | 4 |
| 03 | 4622666 | Мост | 1 |
| 04 | 9762823 | Проставка | 1 |
| 05 | 4622656 | Проставка | 2 |
| 06 | X4247 | Стопорная пластина | 1 |
| 07 | J901630 | Болт | 2 |
| 08 | A590916 | Пружинная шайба | 2 |
| 12 | 7046676 | Каток направляющая | 1 |
| 13 | 8096959 | Стойка | 1 |
| 14 | 8095566 | Стойка | 2 |
| 18 | 4388202 | Палец | 8 |
| 19 | 2051153 | Палец | 2 |
| 20 | A768063 | Шплинт | 8 |
| 21 | 414322 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
