А-фраме (1) — HITACHI SCX1200-2

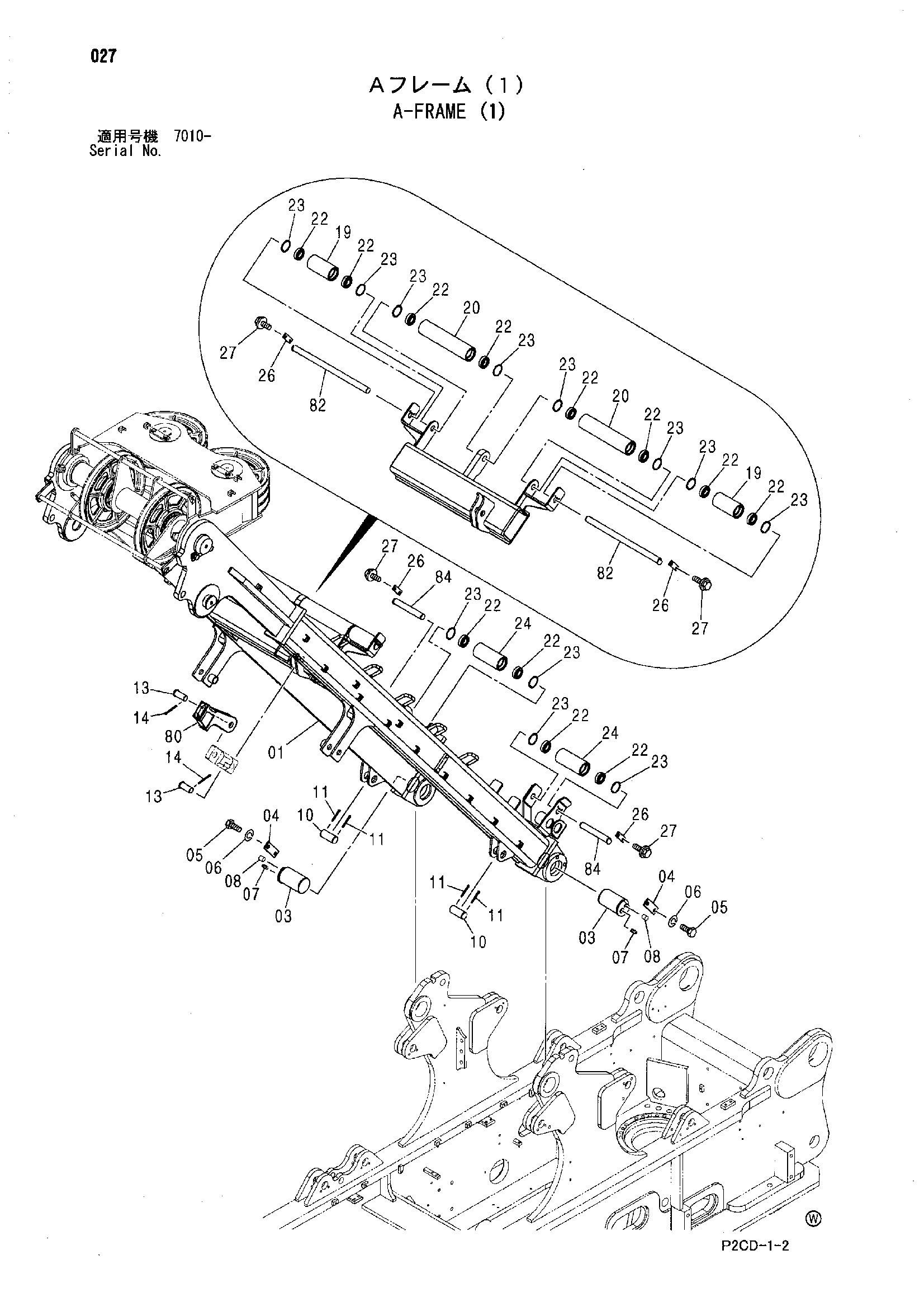

Заводская схема «А-фраме (1)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6022470 | Струт портал | 1 |
| 03 | 4616212 | Палец | 2 |
| 04 | X4248 | Стопорная пластина | 2 |
| 05 | J922040 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | J75481 | Пресс-маслёнка | 2 |
| 08 | 428028 | Пробка | 2 |
| 10 | 4608693 | Палец | 2 |
| 11 | A768063 | Шплинт | 4 |
| 13 | 4608922 | Палец | 2 |
| 14 | A768080 | Шплинт | 2 |
| 19 | 4608689 | Ролик | 2 |
| 20 | 4201775 | Ролик | 2 |
| 22 | 971195 | Шариковый подшипник | 12 |
| 23 | 940144 | Стопорное кольцо | 12 |
| 24 | 4619588 | Ролик | 2 |
| 26 | X4245 | Стопорная пластина | 4 |
| 27 | J271020 | Болт с шайбой | 8 |
| 27A | J901020 | Болт | 1 |
| 27B | J222010 | Плоская шайба | 1 |
| 80 | 3100024 | Разъём канат | 1 |
| 82 | 4614334 | Палец | 2 |
| 84 | 4619587 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
