Башенный гусёк стрелы (верхний) — HITACHI SCX1200-2

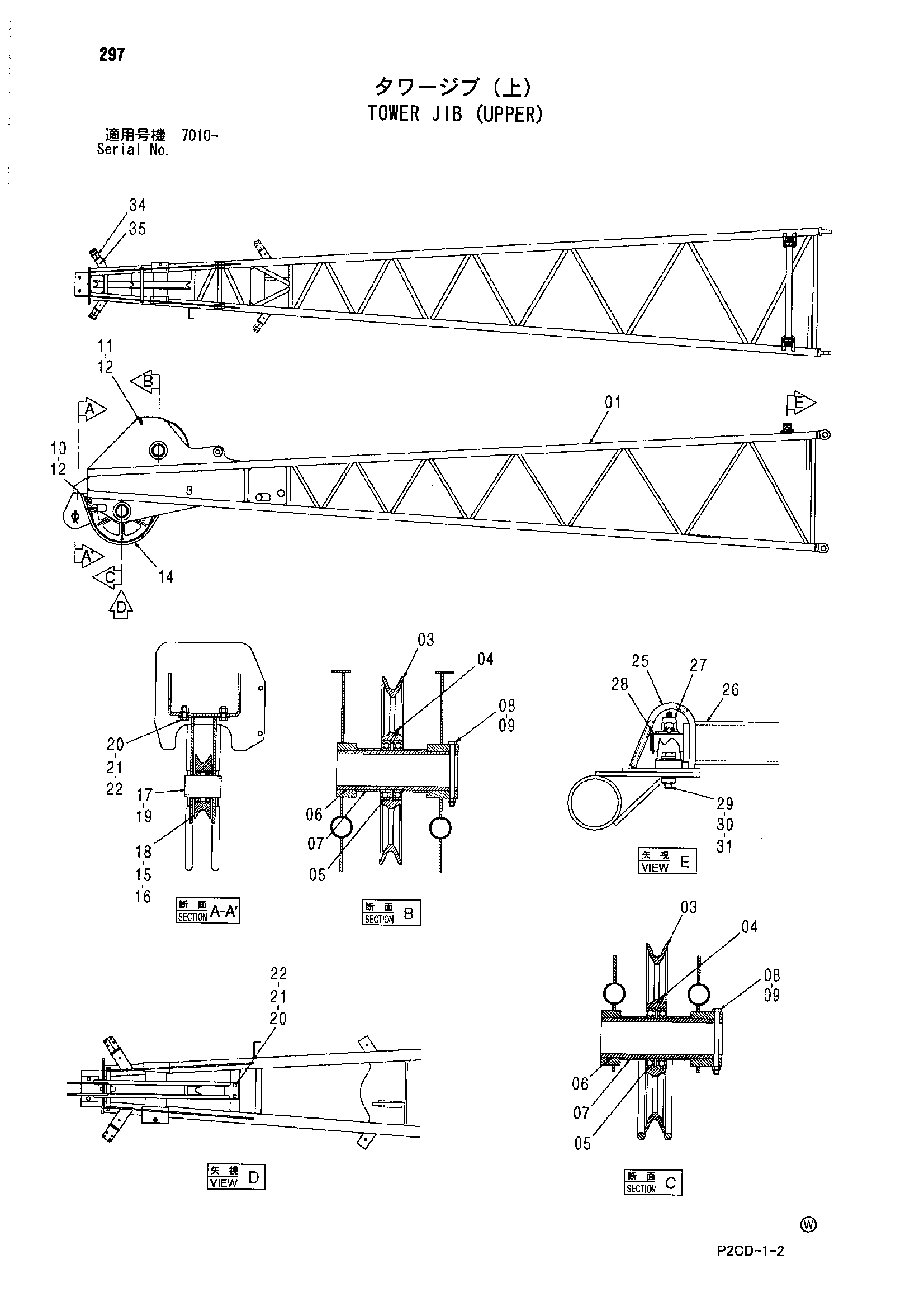

Заводская схема «Башенный гусёк стрелы (верхний)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009557 | Гусёк стрелы TOP | 1 |
| 03 | 2050488 | Канатный блок направляющая | 2 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 05 | 4083790 | Шариковый подшипник | 4 |
| 06 | 4616033 | Мост | 2 |
| 07 | 4616036 | Проставка | 4 |
| 08 | J901617 | Болт | 2 |
| 09 | M660016 | U-образная гайка | 2 |
| 10 | 4616386 | Палец | 1 |
| 11 | 4616387 | Палец | 1 |
| 12 | A768045 | Шплинт | 4 |
| 14 | 8095192 | Направляющая каната | 1 |
| 15 | 4389313 | Ролик | 1 |
| 16 | 4163030 | Шариковый подшипник | 2 |
| 17 | 4191660 | Палец | 1 |
| 18 | 4400015 | Проставка | 2 |
| 19 | A761000 | Шплинт | 2 |
| 20 | J901640 | Болт | 4 |
| 21 | A590116 | Плоская шайба | 4 |
| 22 | M660016 | U-образная гайка | 4 |
| 25 | 8096409 | Кронштейн каток | 2 |
| 26 | 9761988 | Ролик | 1 |
| 27 | 4610814 | Подшипник. блок | 2 |
| 28 | 942517 | Стопорное кольцо | 2 |
| 29 | J901045 | Болт | 4 |
| 30 | M660010 | U-образная гайка | 4 |
| 31 | A590110 | Плоская шайба | 8 |
| 34 | 9763309 | Кронштейн | 2 |
| 35 | A761002 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
