Блок — HITACHI SCX1200-2

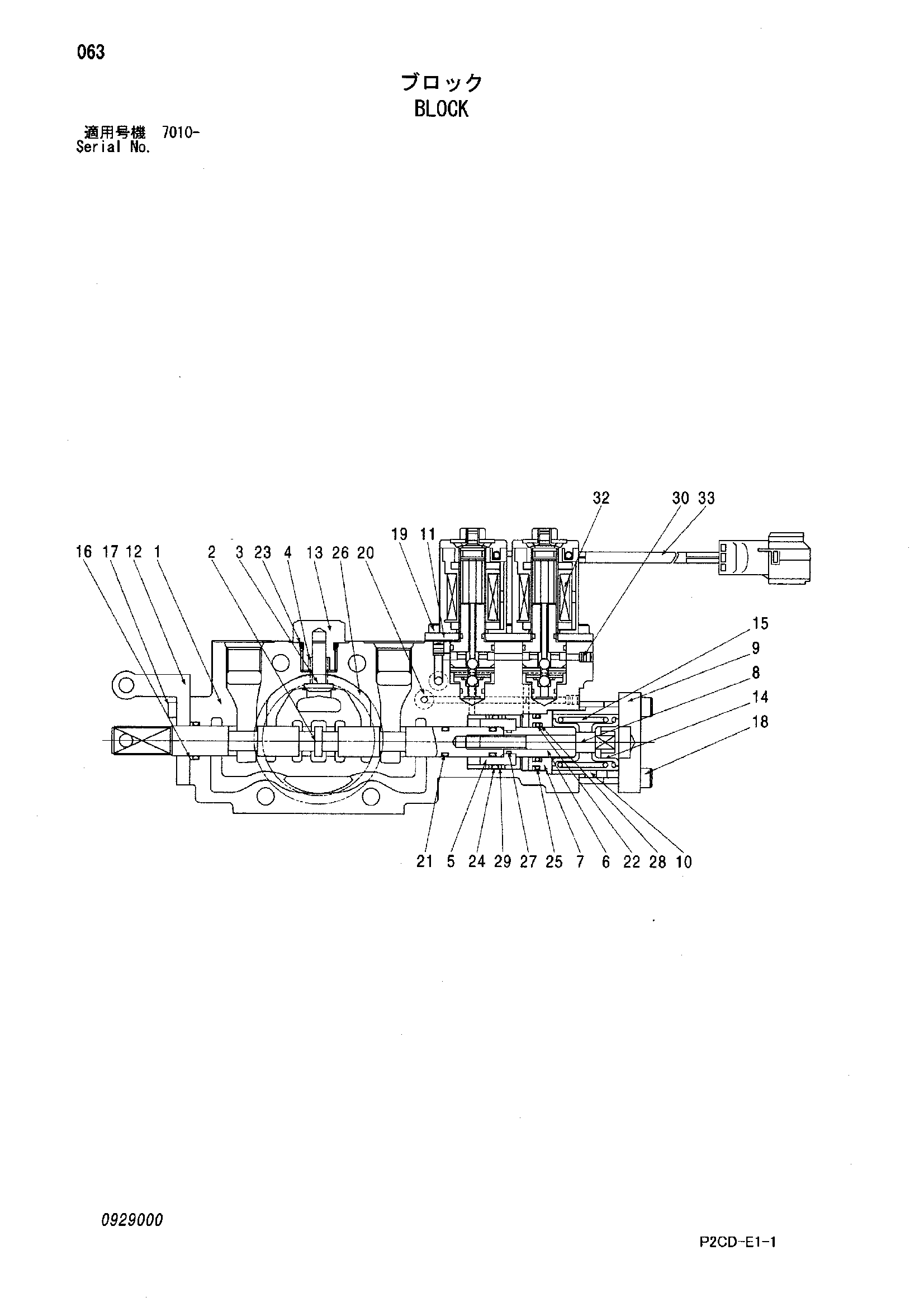

Заводская схема «Блок» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 17 | 0929001 | Болт с внутренним шестигранником | 2 |
| 18 | 0929002 | Болт с внутренним шестигранником | 4 |
| 19 | 0799206 | Болт с внутренним шестигранником | 6 |
| 20 | 4092111 | Уплотнительное кольцо | 2 |
| 21 | 933226 | Уплотнительное кольцо | 2 |
| 22 | 962567 | Уплотнительное кольцо | 2 |
| 23 | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 985582 | Уплотнительное кольцо | 1 |
| 25 | 955655 | Уплотнительное кольцо | 1 |
| 26 | A810055 | Уплотнительное кольцо | 1 |
| 27 | 0929003 | Уплотнительное кольцо | 1 |
| 28 | 0929004 | Опорное кольцо | 1 |
| 29 | 0929005 | Опорное кольцо | 2 |
| 33 | 0929006 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
