Нижний стрела — HITACHI SCX1200-2

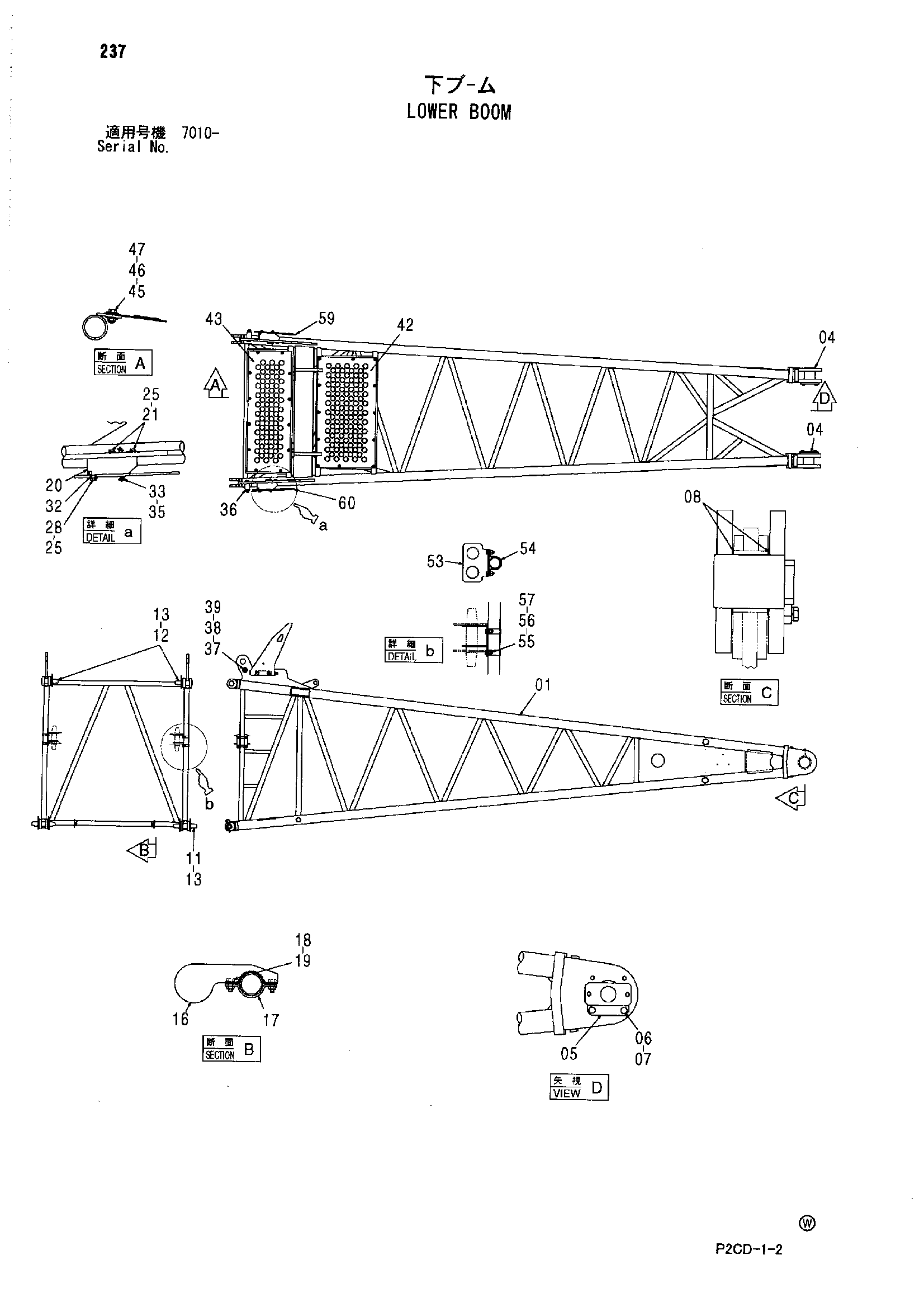

Заводская схема «Нижний стрела» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5009414	Стрела базовый	1
04	9761786	Палец	2
05	3102148	Стопорная пластина	2
06	J922050	Болт	4
07	J257220	Пружинная шайба	4
08	3102149	Регулировочная шайба	12
11	4618647	Палец	2
12	4618646	Палец	2
13	4043750	Стопорный палец	6
16	9762344	Ограничитель	2
17	4618792	Хомут трубки	2
18	J901025	Болт	4
19	M660010	U-образная гайка	4
20	4619494	Седло винта	2
21	J901655	Болт	4
25	4087197	Шайба	6
28	J901640	Болт	2
32	4619492	Проставка	2
33	947404	Палец кольцо	4
35	4619491	Палец	2
36	4369940	Ограничитель	2
37	J922408	Болт	2
38	M660024	U-образная гайка	2
39	4085614	Шайба	2
42	3102025	Пластина	1
43	3102026	Пластина	1
45	J217083	Шайба	48
46	M660010	U-образная гайка	24
47	J901030	Болт	24
53	8096122	Кронштейн	2
54	4621967	Хомут трубки	4
55	J901230	Болт	8
56	M660012	U-образная гайка	8
57	A590112	Плоская шайба	8
59	8098594	Направляющая	1
60	8098593	Направляющая	1

Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
