120T крюк — HITACHI SCX1200-2

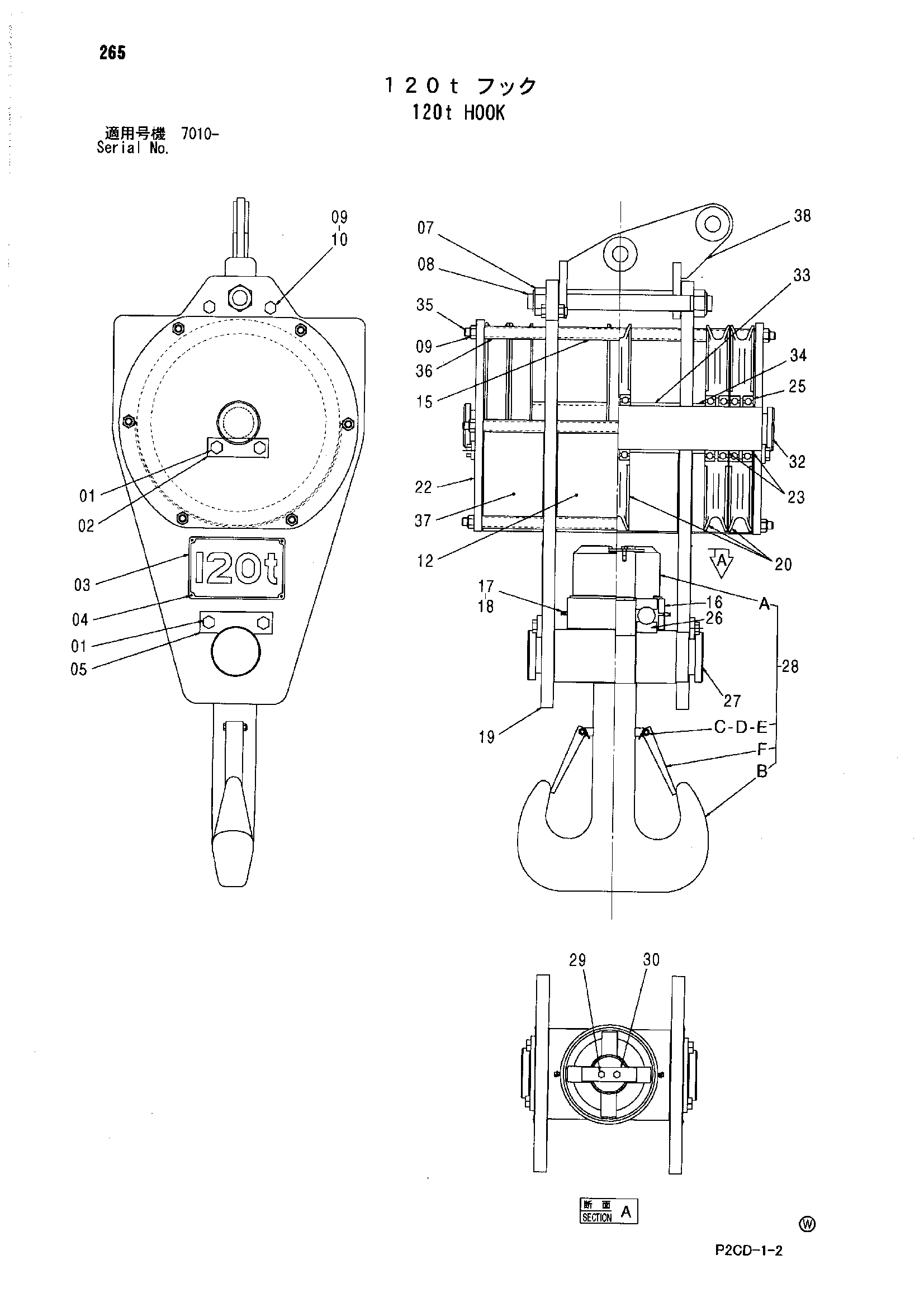

Заводская схема «120T крюк» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J922440 | Болт | 8 |
| 02 | 4607508 | Стопорная пластина | 2 |
| 03 | 4624439 | Информационная табличка | 2 |
| 04 | M493580 | Приводной винт | 8 |
| 05 | 4607509 | Стопорная пластина | 2 |
| 07 | 4614878 | U-образная гайка | 2 |
| 08 | 4614908 | Шток винт | 1 |
| 09 | M660024 | U-образная гайка | 14 |
| 10 | J922470 | Болт | 2 |
| 12 | 9761900 | Направляющая каната | 1 |
| 15 | 4614904 | Проставка | 2 |
| 16 | 9761875 | Фиксатор | 1 |
| 17 | 4614920 | Колпачок | 2 |
| 18 | J75481 | Пресс-маслёнка | 2 |
| 19 | 3103008 | Пластина подвес | 2 |
| 20 | 2050530 | Канатный блок направляющая | 5 |
| 22 | 4624426 | Пластина подвес | 2 |
| 23 | 4614877 | Проставка | 6 |
| 25 | 4163041 | Шариковый подшипник | 10 |
| 26 | 4614872 | Шариковый подшипник | 1 |
| 27 | 4614907 | Труннион | 1 |
| 28 | 9235532 | Крюк | 1 |
| 28A | 4614919 | Гайка | 1 |
| 28B | 3101191 | Крюк | 1 |
| 28C | J921270 | Болт | 2 |
| 28D | M660012 | U-образная гайка | 2 |
| 28E | 4614918 | Пружина | 2 |
| 28F | 4614910 | Ограничитель | 2 |
| 29 | J921220 | Болт | 2 |
| 30 | 4614875 | Штанга | 1 |
| 32 | 4627627 | Палец | 1 |
| 33 | 4627630 | Проставка | 2 |
| 34 | 4614876 | Проставка | 2 |
| 35 | 4627621 | Шток винт | 6 |
| 36 | 4627624 | Проставка | 4 |
| 37 | 9763480 | Направляющая каната | 2 |
| 38 | 9763481 | Пластина подвес | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
