Направляющая канатный блок — HITACHI SCX1200-2

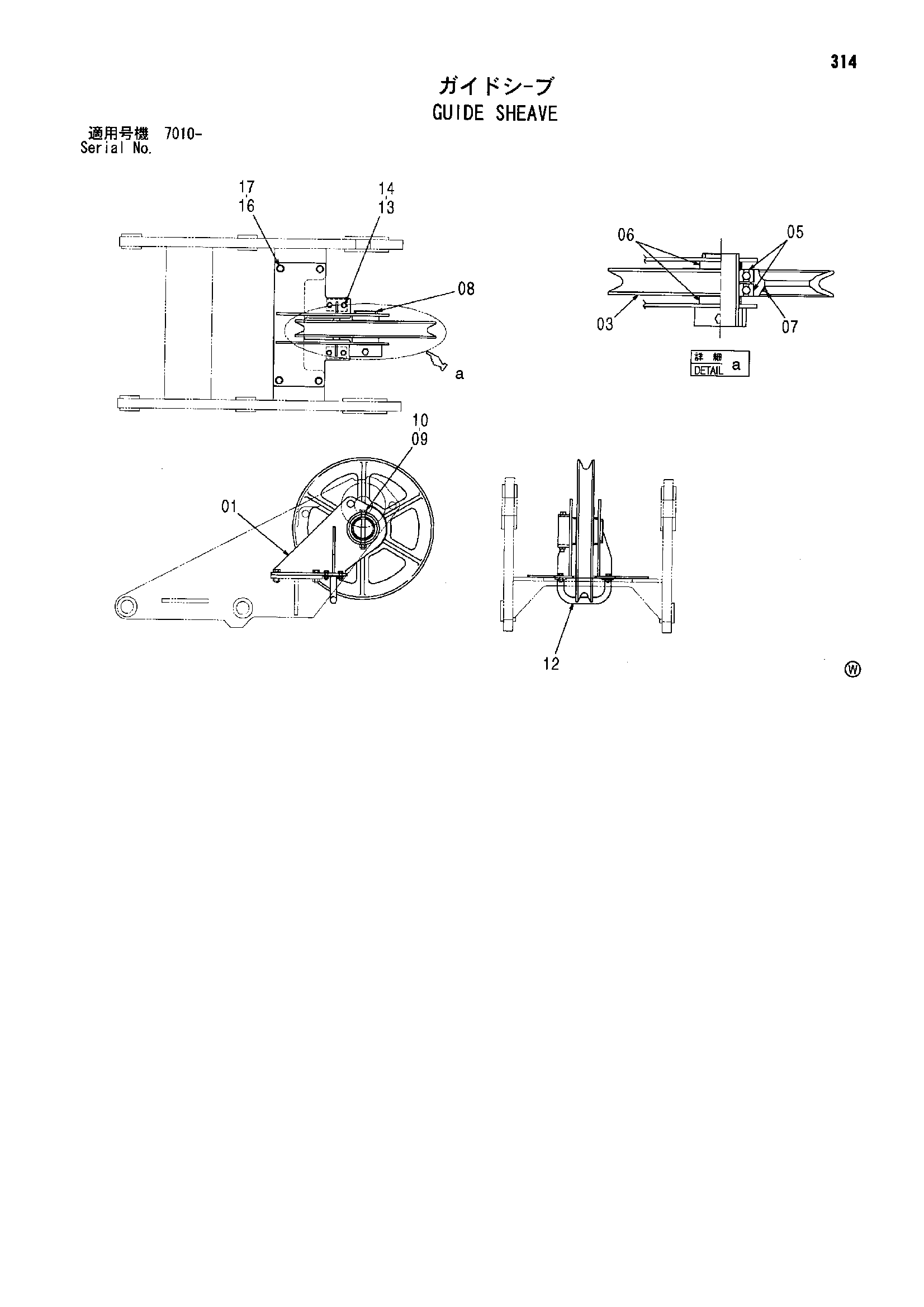

Заводская схема «Направляющая канатный блок» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7046242 | Кронштейн канатный блок | 1 |
| 03 | 2050898 | Канатный блок | 1 |
| 05 | 4162522 | Шариковый подшипник | 2 |
| 06 | 4393743 | Проставка | 2 |
| 07 | J75481 | Пресс-маслёнка | 1 |
| 08 | 4620554 | Палец | 1 |
| 09 | J901611 | Болт | 1 |
| 10 | 4423699 | Гайка | 1 |
| 12 | 9762526 | Направляющая каната | 1 |
| 13 | J901030 | Болт | 4 |
| 14 | A590110 | Плоская шайба | 4 |
| 16 | J901645 | Болт | 4 |
| 17 | A590116 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
