Гусёк стрелы остановка — HITACHI SCX1200-2

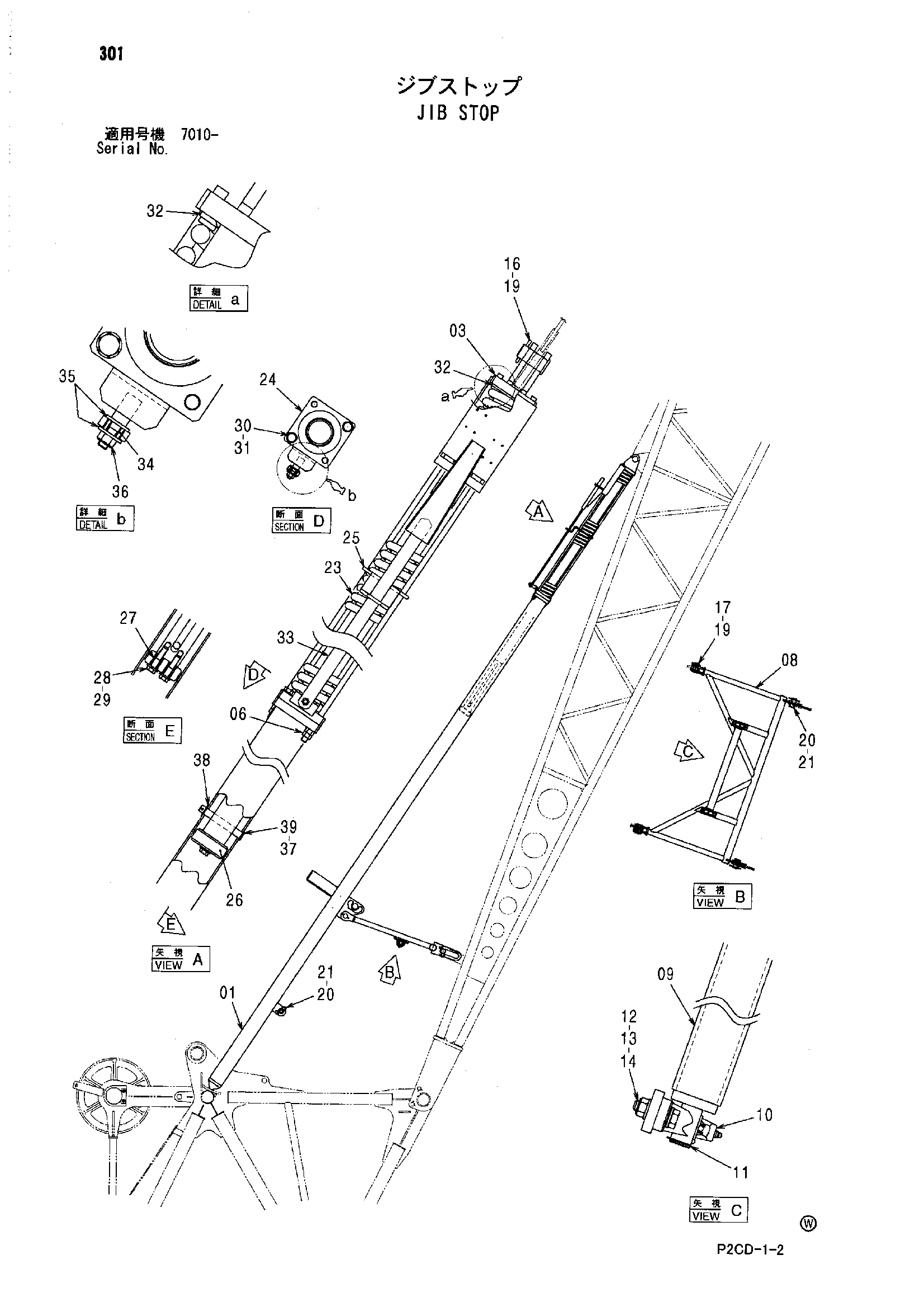

Заводская схема «Гусёк стрелы остановка» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8099057 | Опора наружный | 2 |
| 03 | 7047627 | Опора внутренний | 2 |
| 06 | J950016 | Гайка | 8 |
| 08 | 7046422 | Стойка | 1 |
| 09 | 9761741 | Ролик | 1 |
| 10 | 4610814 | Подшипник. блок | 2 |
| 11 | 942517 | Стопорное кольцо | 2 |
| 12 | J901045 | Болт | 4 |
| 13 | M660010 | U-образная гайка | 4 |
| 14 | A590110 | Плоская шайба | 8 |
| 16 | 4616116 | Палец | 2 |
| 17 | 4616115 | Палец | 2 |
| 19 | A768063 | Шплинт | 4 |
| 20 | 414322 | Стопорный палец | 4 |
| 21 | 4388202 | Палец | 4 |
| 23 | 4623975 | Пружина | 4 |
| 24 | 9763772 | Кронштейн | 2 |
| 25 | 4630713 | Направляющая | 2 |
| 26 | 4619561 | Пластина | 2 |
| 27 | 4619562 | Трубка | 4 |
| 28 | J921670 | Болт | 4 |
| 29 | 4087197 | Шайба | 4 |
| 30 | J921650 | Болт | 4 |
| 31 | A590116 | Плоская шайба | 4 |
| 32 | 4626106 | Проставка | 2 |
| 33 | 4627982 | Штанга | 2 |
| 34 | 4628866 | Проставка | 2 |
| 35 | 449490 | Плоская шайба | 4 |
| 36 | M660012 | U-образная гайка | 2 |
| 37 | 4630721 | Палец | 2 |
| 38 | A590120 | Плоская шайба | 2 |
| 39 | A765040 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
