Каталог запчастей HITACHI
Гидромотор — HITACHI SCX1200-2

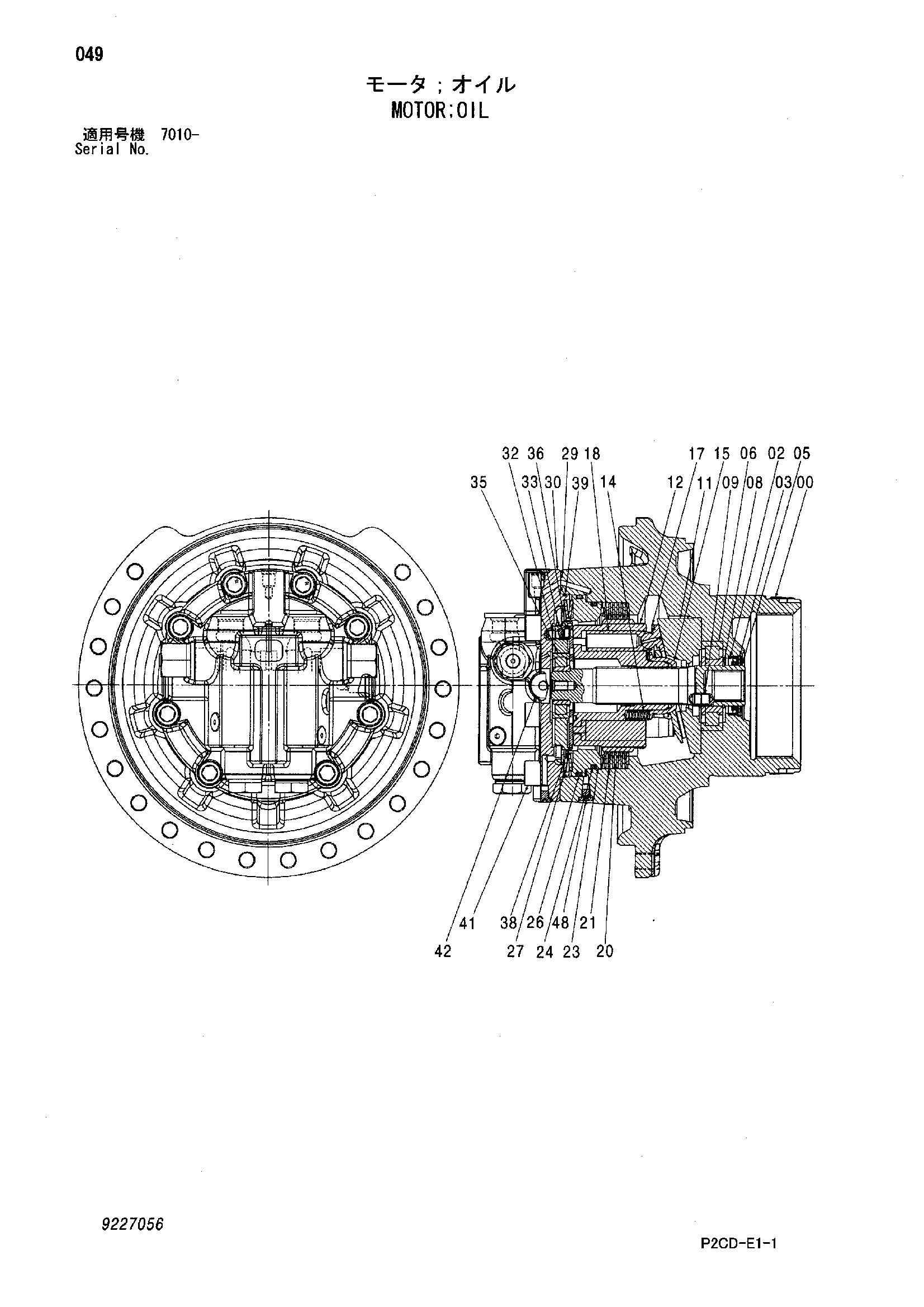

Заводская схема «Гидромотор» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9227056 | Гидромотор | 1 | |
| 00 | 0004889 | Корпус | 1 |
| 02 | 4396696 | Масляное уплотнение | 1 |
| 03 | 940144 | Стопорное кольцо | 1 |
| 05 | 2049766 | Вал | 1 |
| 06 | 4604199 | Роликовый подшипник | 1 |
| 08 | 991345 | Стопорное кольцо | 2 |
| 09 | 4409640 | Установочный штифт | 1 |
| 11 | 3098738 | Пластина свасх | 1 |
| 12 | 2049767 | Ротор | 1 |
| 14 | 4468258 | Пружина сжатия | 6 |
| 15 | 4461908 замена: 4627480 | Втулка | 1 |
| 15 | 4627480 | Втулка | 1 |
| 17 | 3094362 замена: 3103491 | Фиксатор | 1 |
| 17 | 3094362 замена: 4627480 | Фиксатор | 1 |
| 17 | 3103491 | Фиксатор | 1 |
| 18 | 8092512 | Поршень в сборе | 9 |
| 20 | 3096779 | Пластина фрикционный | 6 |
| 21 | 3094376 | Пластина | 6 |
| 23 | 3098739 | Поршень тормоз | 1 |
| 24 | 4468248 | Уплотнительное кольцо | 1 |
| 26 | 4468249 | Уплотнительное кольцо | 1 |
| 27 | 4468250 | Пружина диск | 2 |
| 29 | 4506415 | Уплотнительное кольцо | 1 |
| 30 | 9227055 | Тормозной клапан | 1 |
| 32 | 4422627 | Установочный штифт | 1 |
| 33 | 3098740 | Пластина | 1 |
| 35 | 4604200 | Роликовый подшипник | 1 |
| 36 | 4461910 | Установочный штифт | 1 |
| 38 | 3098357 | Пластина клапан | 1 |
| 39 | 4468244 | Уплотнительное кольцо | 1 |
| 41 | M342056 | Болт с внутренним шестигранником | 8 |
| 42 | 9134112 | Пробка | 2 |
| 48 | 9089484 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
