Левый хоусе (1) — HITACHI SCX1200-2

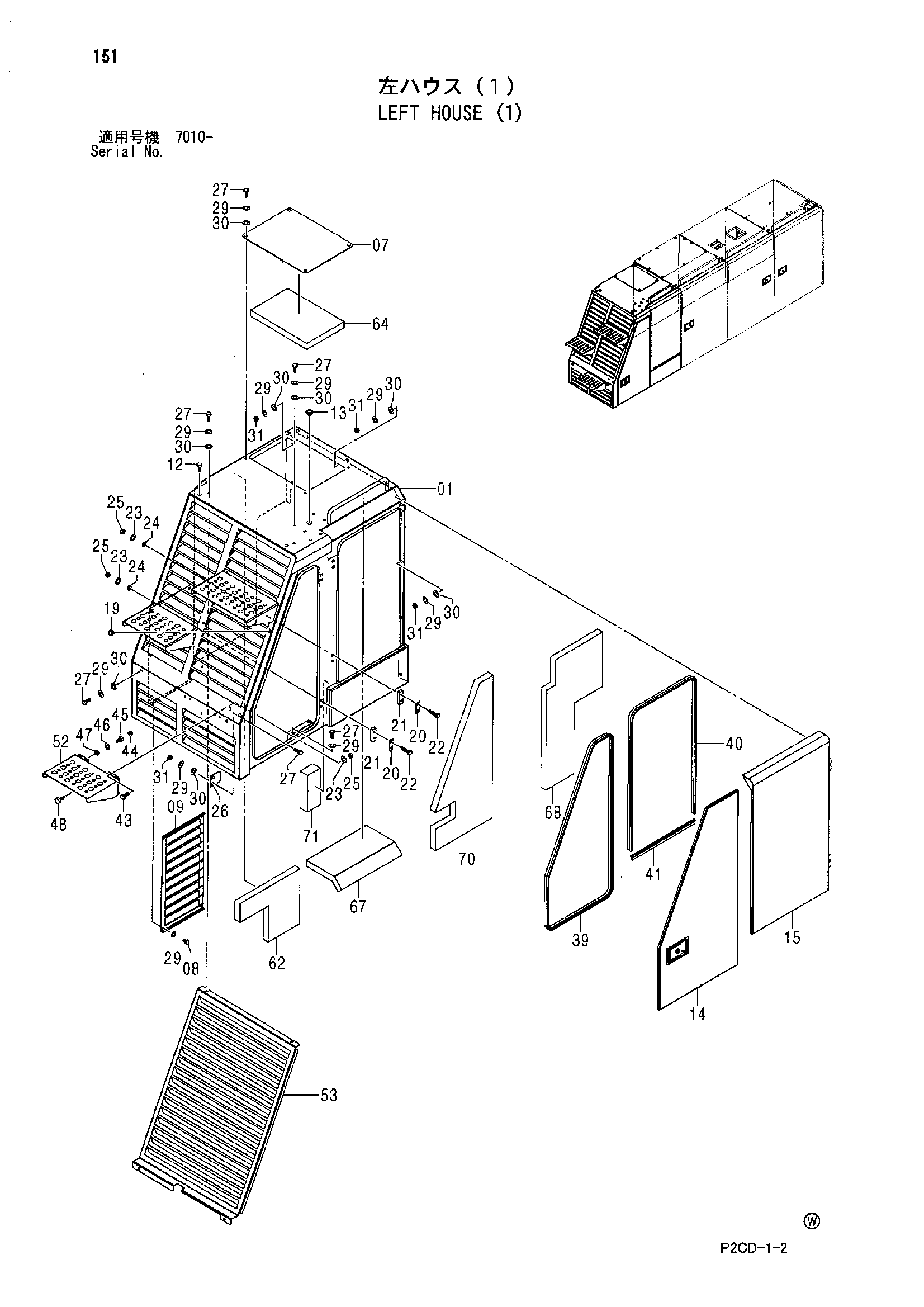

Заводская схема «Левый хоусе (1)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5009309 | Хоусе | 1 |
| 07 | 4608844 | Крышка | 1 |
| 08 | J921016 | Болт | 6 |
| 09 | 3100029 | Крышка | 1 |
| 12 | J921625 | Болт | 3 |
| 13 | 4176394 | Резиновая втулка | 1 |
| 14 | 7044869 | Дверь | 1 |
| 15 | 7045581 | Крышка двигатель | 1 |
| 19 | 4160361 | Резиновая втулка | 1 |
| 20 | 3100040 | Стопорная пластина | 4 |
| 21 | 3100042 | Пластина | 4 |
| 22 | J900840 | Болт | 8 |
| 23 | A590908 | Пружинная шайба | 12 |
| 24 | 3100044 | Пластина | 8 |
| 25 | J950008 | Гайка | 12 |
| 26 | 3100041 | Пластина | 1 |
| 27 | J921025 | Болт | 16 |
| 29 | A590910 | Пружинная шайба | 31 |
| 30 | J217083 | Шайба | 23 |
| 31 | J950010 | Гайка | 11 |
| 39 | 4615208 | Трим спонге | 1 |
| 40 | 4615205 | Трим спонге | 1 |
| 41 | 4615206 | Трим спонге | 1 |
| 43 | J900820 | Болт | 4 |
| 44 | 4403208 | LEG | 2 |
| 45 | M430416 | Винт | 2 |
| 46 | A590904 | Пружинная шайба | 2 |
| 47 | M500403 | Гайка | 2 |
| 48 | 3098039 | Ручка | 1 |
| 52 | 8095708 | Ступень | 1 |
| 53 | 7045978 | Крышка | 1 |
| 62 | 4609974 | Изолятор | 1 |
| 64 | 4609975 | Изолятор | 1 |
| 67 | 4615954 | Изолятор | 1 |
| 68 | 4615952 | Изолятор | 1 |
| 70 | 4615951 | Изолятор | 1 |
| 71 | 4613301 | Изолятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
