Кран гусёк стрелы (верхний) — HITACHI SCX1200-2

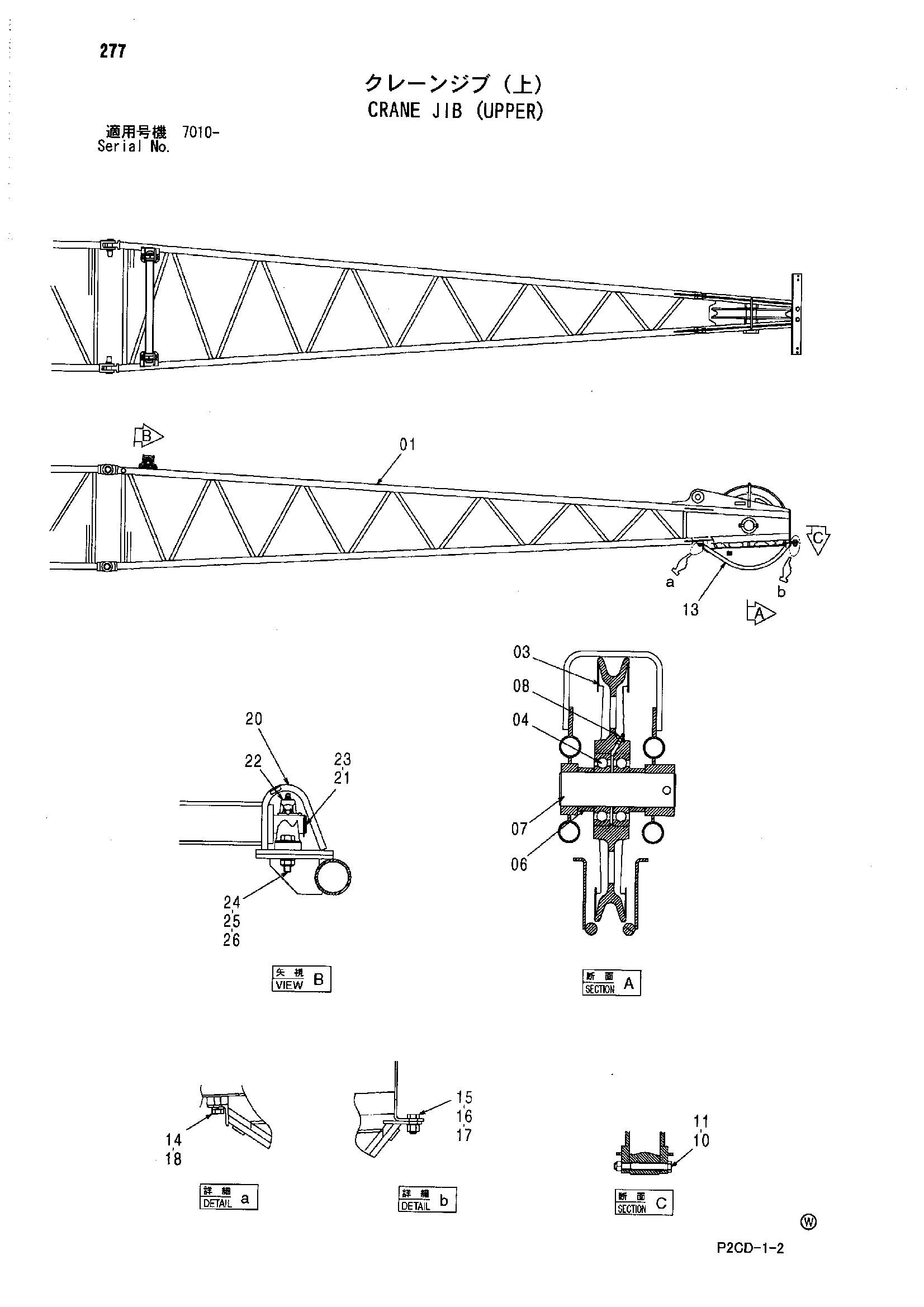

Заводская схема «Кран гусёк стрелы (верхний)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6021908 | Гусёк стрелы TOP | 1 |
| 02 | 3081859 | Канатный блок | 1 |
| 04 | 4129305 | Шариковый подшипник | 2 |
| 06 | 4164567 | Проставка | 2 |
| 07 | 4407985 | Палец | 1 |
| 08 | J75481 | Пресс-маслёнка | 1 |
| 10 | M660016 | U-образная гайка | 1 |
| 11 | J901608 | Болт | 1 |
| 13 | 8021230 | Направляющая каната | 1 |
| 14 | J901625 | Болт | 2 |
| 15 | J901635 | Болт | 2 |
| 16 | M660016 | U-образная гайка | 2 |
| 17 | A590116 | Плоская шайба | 2 |
| 18 | A590916 | Пружинная шайба | 2 |
| 20 | 8094325 | Кронштейн каток | 2 |
| 21 | 9761742 | Ролик | 1 |
| 22 | 4610814 | Подшипник. блок | 2 |
| 23 | 942517 | Стопорное кольцо | 2 |
| 24 | J901045 | Болт | 4 |
| 25 | M660010 | U-образная гайка | 4 |
| 26 | A590110 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
