Пилотный клапан (слевинг) — HITACHI SCX1200-2

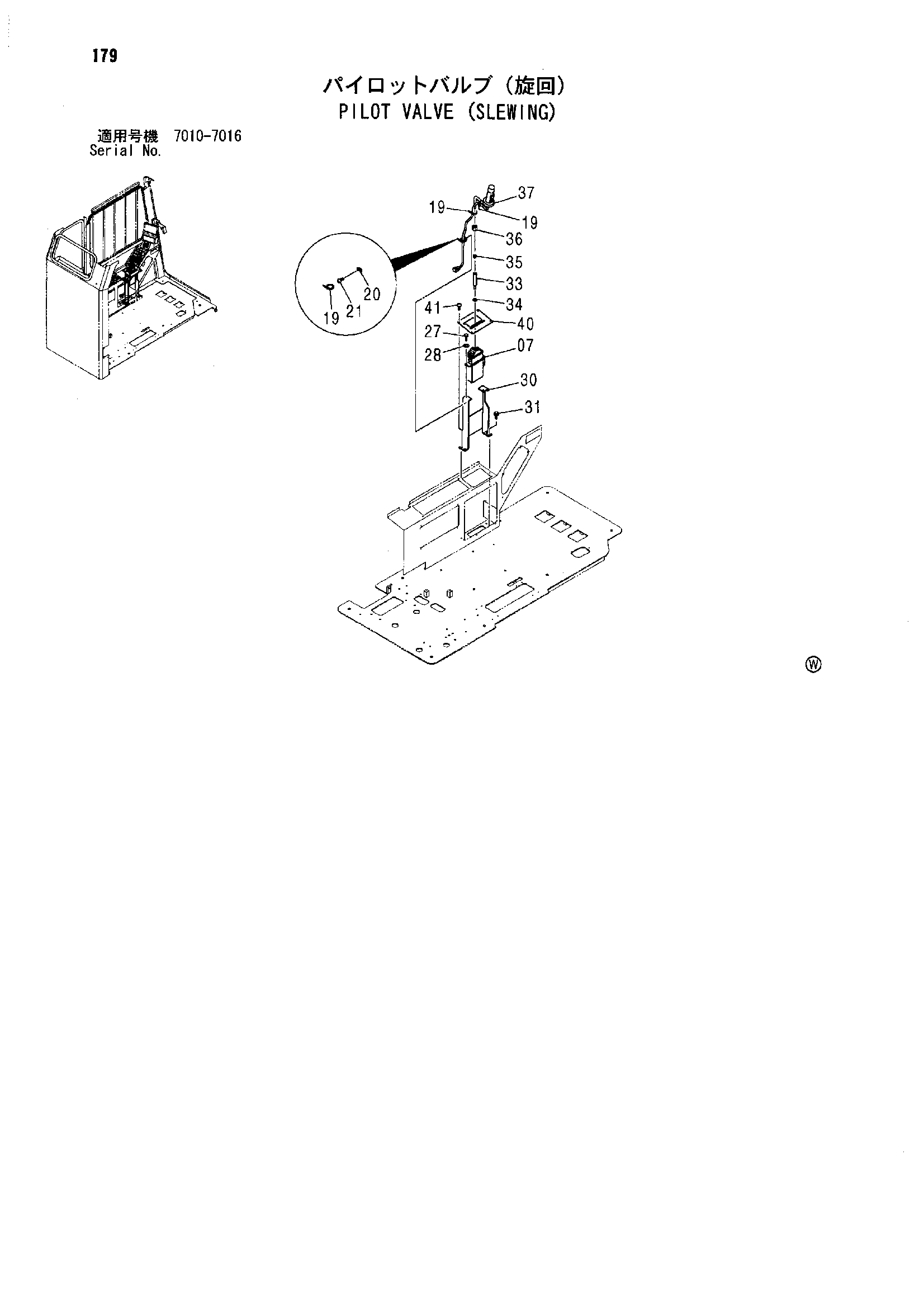

Заводская схема «Пилотный клапан (слевинг)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 9231060 | Дистанционный гидрораспределитель | 1 |
| 19 | 4055311 | Ленточный зажим | 3 |
| 20 | 3100176 | Саддле | 1 |
| 21 | M430613 | Винт | 1 |
| 27 | J900820 | Болт | 2 |
| 28 | A590908 | Пружинная шайба | 2 |
| 30 | 8094678 | Кронштейн | 1 |
| 31 | J271020 | Болт с шайбой | 4 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Плоская шайба | 1 |
| 33 | 9761750 | Рычаг | 1 |
| 34 | J950012 | Гайка | 1 |
| 35 | 4157731 | Ограничитель | 1 |
| 36 | 4157732 | Рукоятка блокировка | 1 |
| 37 | 9234734 | Рычаг | 1 |
| 40 | 2051381 | Панель управление | 1 |
| 41 | J650512 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
