Тормоз управление — HITACHI SCX1200-2

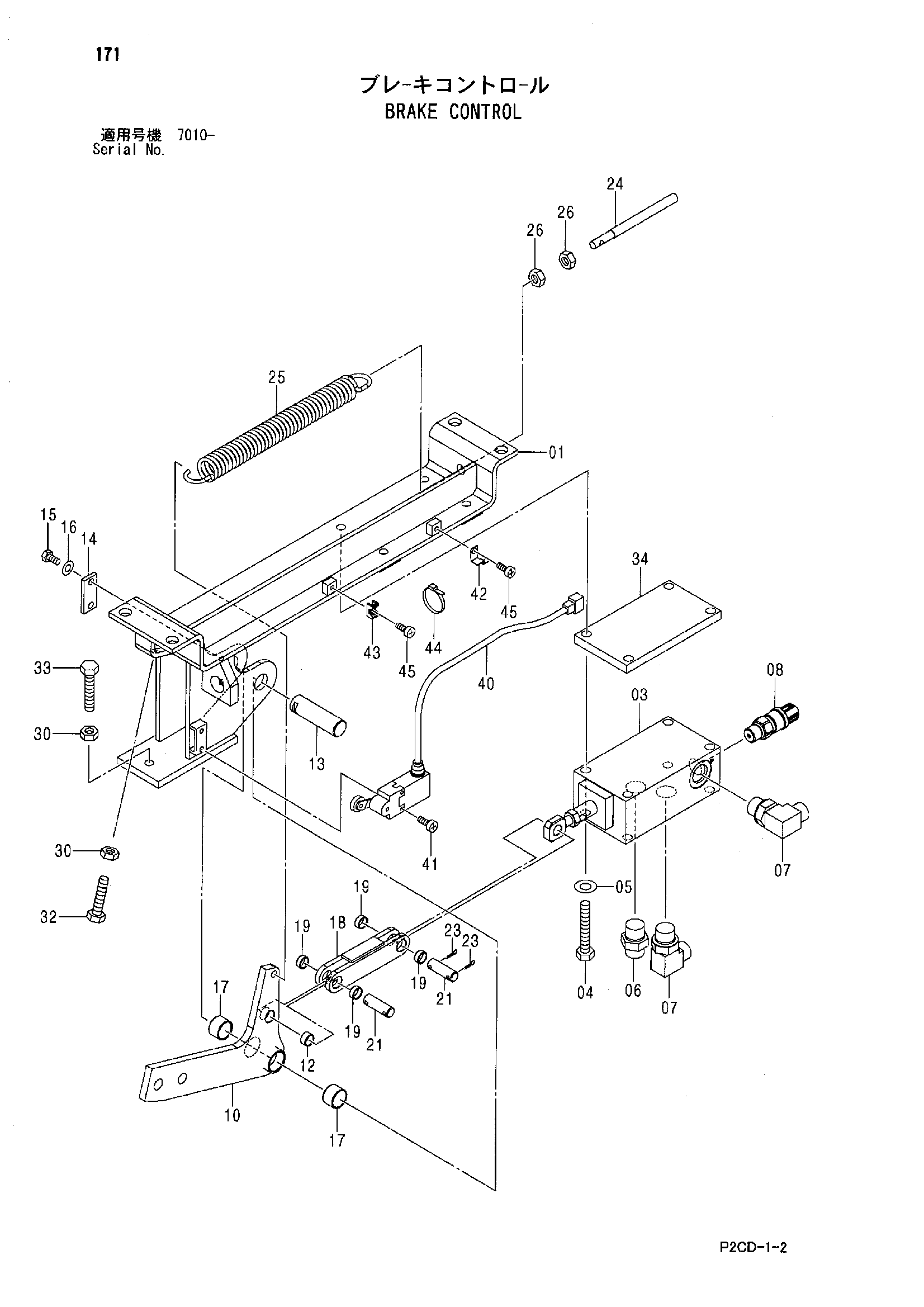

Заводская схема «Тормоз управление» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9229678 | Тормоз управление | 2 | |
| 01 | 7044695 | Кронштейн | 1 |
| 03 | 4484461 | Пилотный клапан | 1 |
| 04 | J901080 | Болт | 4 |
| 05 | A590110 | Плоская шайба | 4 |
| 06 | A853144 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A853344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4615922 | Датчик давление | 1 |
| 10 | 8098380 | Рычаг | 1 |
| 12 | 4607773 | Втулка | 1 |
| 13 | 4607133 | Палец | 1 |
| 14 | X4454 | Стопорная пластина | 1 |
| 15 | J900612 | Болт | 2 |
| 16 | A590106 | Плоская шайба | 2 |
| 17 | 4615238 | Втулка | 2 |
| 18 | 9760628 | Тяга | 1 |
| 19 | 4607772 | Втулка | 4 |
| 21 | 4607135 | Палец | 2 |
| 23 | A764022 | Шплинт | 4 |
| 24 | 4396808 | Шток | 1 |
| 25 | 4606773 | Пружина | 1 |
| 26 | J950010 | Гайка | 2 |
| 30 | J950010 | Гайка | 2 |
| 32 | M261045 | Болт | 1 |
| 33 | M261056 | Болт | 1 |
| 34 | 4627318 | Проставка | 1 |
| 40 | 4637638 | Выключатель концевой | 1 |
| 41 | J850420 | Винт | 2 |
| 42 | 4252766 | Кронштейн | 1 |
| 43 | 3100176 | Саддле | 1 |
| 44 | 4055311 | Ленточный зажим | 1 |
| 45 | M430608 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
