Башенный кран ропес — HITACHI SCX1200-2

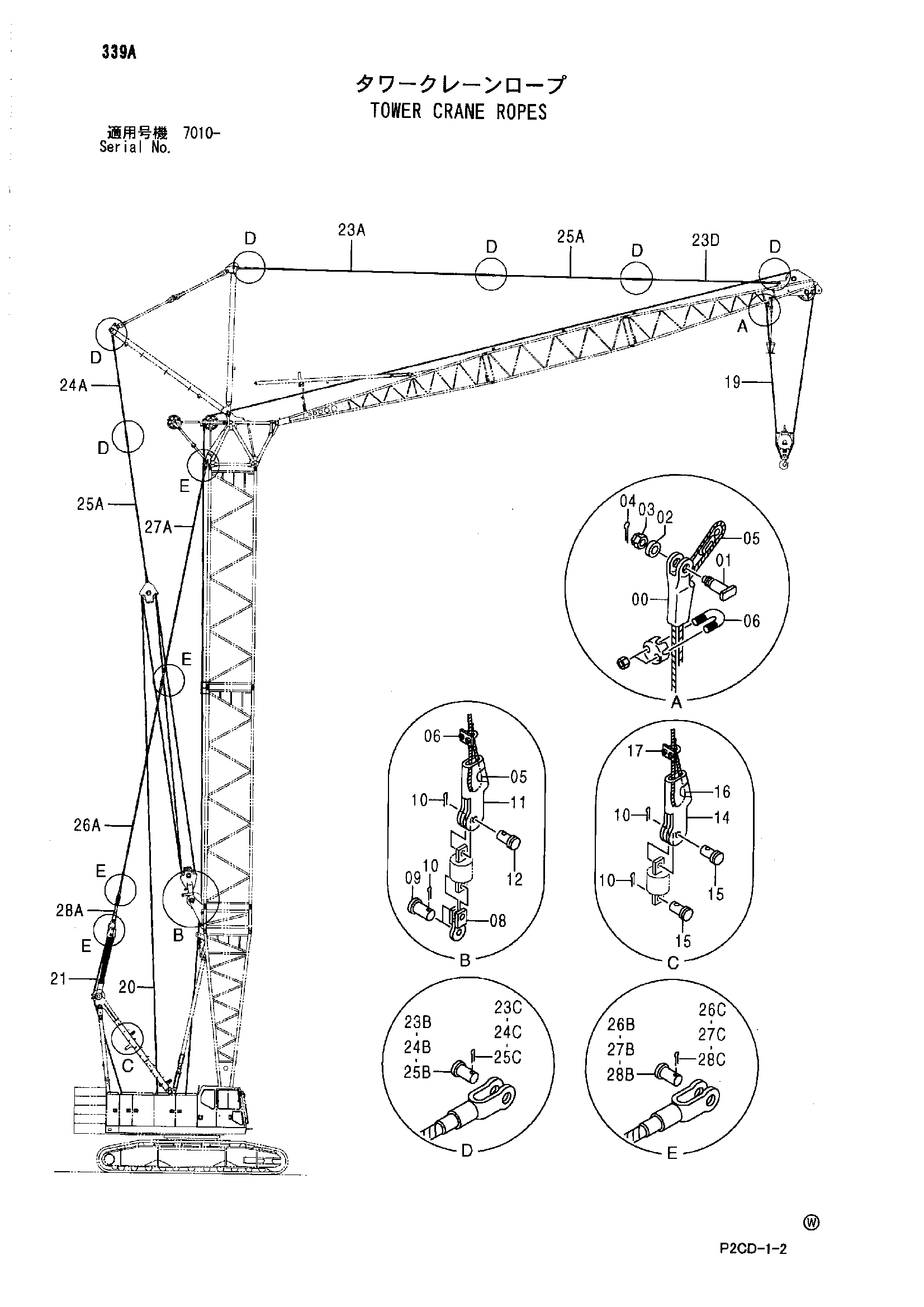

Заводская схема «Башенный кран ропес» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2011693 | Разъём канат | 1 |
| 01 | 4387083 | Палец | 1 |
| 02 | 4114408 | Шайба | 1 |
| 03 | 4137247 | Корончатая гайка | 1 |
| 04 | A766063 | Шплинт | 1 |
| 05 | 4097430 | Ведге | 2 |
| 06 | 94-2909 | Зажим провод | 2 |
| 08 | 9762834 | Тяга | 1 |
| 09 | 4615891 | Палец | 2 |
| 10 | A768080 | Шплинт | 5 |
| 11 | 3101272 | Разъём канат | 1 |
| 12 | 4615892 | Палец | 1 |
| 14 | 3100024 | Разъём канат | 1 |
| 15 | 4608922 | Палец | 2 |
| 16 | 4340392 | Ведге | 1 |
| 17 | 94-2907 | Зажим канат | 1 |
| 19 | 4620513 | Канат провод | 1 |
| 20 | 4620779 | Канат провод | 1 |
| 21 | 4619113 | Канат провод | 1 |
| 23 | 9241211 | Канат подвесной 16.0m | 2 |
| 23A | 8097123 | Канат подвесной | 1 |
| 23B | 4622540 | Палец | 2 |
| 23C | A761063 | Шплинт | 2 |
| 23D | 8097552 | Канат подвесной | 1 |
| 24 | 9241205 | Канат подвесной 4.15m | 2 |
| 24A | 8097122 | Канат подвесной | 1 |
| 24B | 4622540 | Палец | 1 |
| 24C | A761063 | Шплинт | 1 |
| 25 | 9241206 | Канат подвесной 3.00m | 6 |
| 25A | 8097103 | Канат подвесной | 1 |
| 25B | 4622540 | Палец | 1 |
| 25C | A761063 | Шплинт | 1 |
| 25 | 9241207 | Канат подвесной 6.00m | 4 |
| 25A | 8097110 | Канат подвесной | 1 |
| 25B | 4622540 | Палец | 1 |
| 25C | A761063 | Шплинт | 1 |
| 25 | 9241208 | Канат подвесной 9.00m | 8 |
| 25A | 8097118 | Канат подвесной | 1 |
| 25B | 4622540 | Палец | 1 |
| 25C | A761063 | Шплинт | 1 |
| 26 | 9238340 | Канат подвесной 9.00m | 4 |
| 26A | 8095733 | Канат подвесной | 1 |
| 26B | 4618777 | Палец | 1 |
| 26C | A761090 | Шплинт | 1 |
| 27 | 9238338 | Канат подвесной 3.00m | 4 |
| 27A | 8095740 | Канат подвесной | 1 |
| 27B | 4618777 | Палец | 1 |
| 27C | A761090 | Шплинт | 1 |
| 27 | 9238339 | Канат подвесной 6.00m | 2 |
| 27A | 8095739 | Канат подвесной | 1 |
| 27B | 4618777 | Палец | 1 |
| 27C | A761090 | Шплинт | 1 |
| 27 | 9238340 | Канат подвесной 9.00m | 4 |
| 27A | 8095733 | Канат подвесной | 1 |
| 27B | 4618777 | Палец | 1 |
| 27C | A761090 | Шплинт | 1 |
| 28 | 9240985 | Тяга подвесной 1.00m | 2 |
| 28A | 7045835 | Тяга | 1 |
| 28B | 4618777 | Палец | 1 |
| 28C | A761090 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
