Гидроцилиндр. трубопроводы (1) — HITACHI SCX1200-2

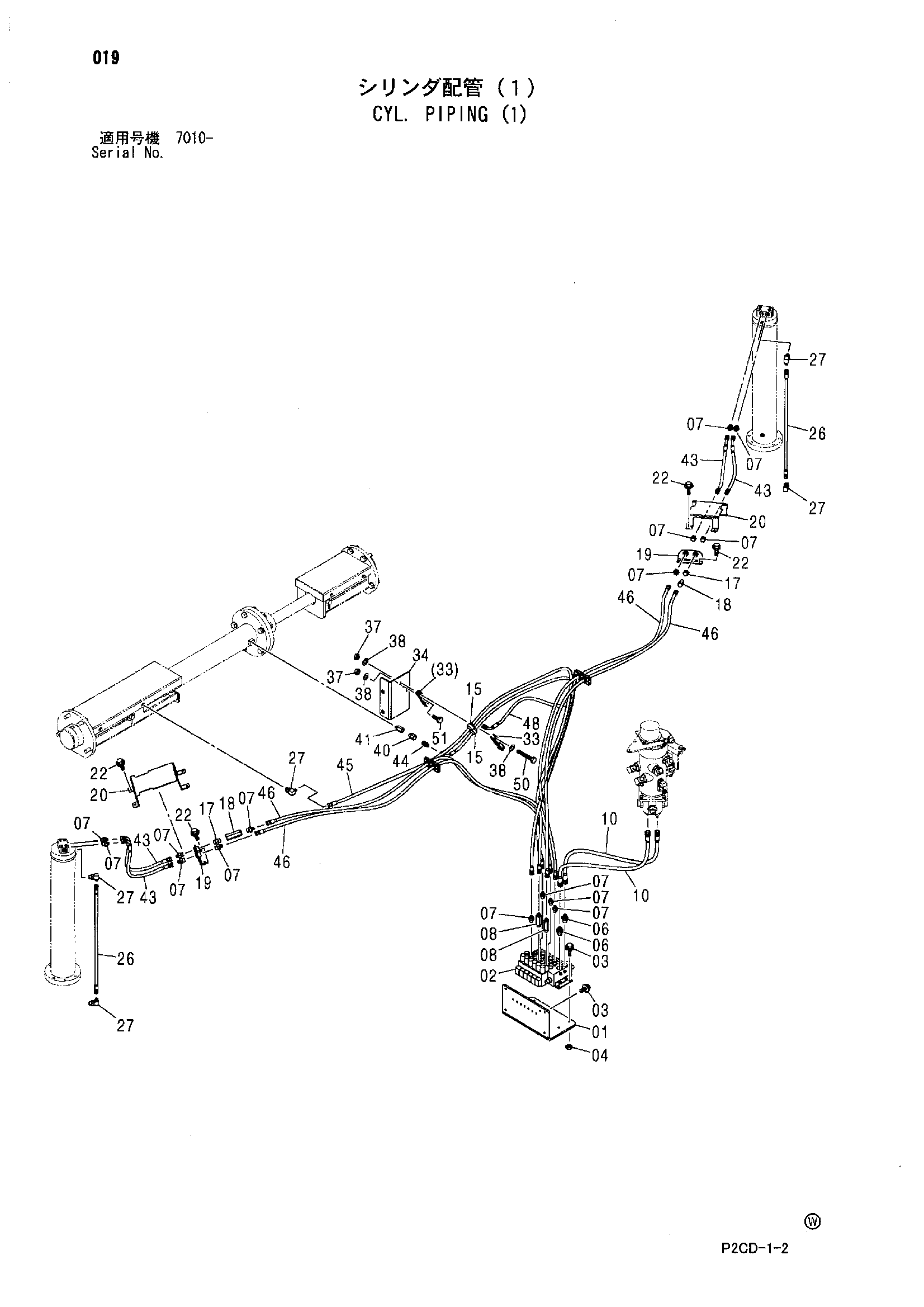

Заводская схема «Гидроцилиндр. трубопроводы (1)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3098256 | Кронштейн | 1 |
| 02 | 4615294 | Гидрораспределитель | 1 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Плоская шайба | 1 |
| 04 | J950010 | Гайка | 4 |
| 06 | A852144 | Адаптер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 15 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4325979 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4305266 | Шланг | 2 |
| 15 | 4610114 | Резиновая втулка | 6 |
| 17 | 4483048 | Адаптер | 2 |
| 18 | 4605959 | Клапан словретур | 2 |
| 19 | 8095487 | Кронштейн | 2 |
| 20 | 3101837 | Крышка | 2 |
| 22 | J271020 | Болт с шайбой | 12 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Плоская шайба | 1 |
| 26 | 4614897 | Шланг | 2 |
| 27 | A852333 | Угловой штуцер | 5 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4617539 | Хомут | 1 |
| 34 | 4616719 | Кронштейн | 1 |
| 37 | J950008 | Гайка | 3 |
| 38 | A590108 | Плоская шайба | 5 |
| 40 | 4094409 | Адаптер | 1 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4617555 | Адаптер | 1 |
| 43 | 4315333 | Шланг | 4 |
| 44 | 4215650 | Адаптер | 1 |
| 45 | 4263043 | Шланг | 1 |
| 46 | 4305245 | Шланг | 4 |
| 48 | 4315359 | Шланг | 1 |
| 50 | J900870 | Болт | 2 |
| 51 | J900820 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
