Момент ограничитель — HITACHI SCX1200-2

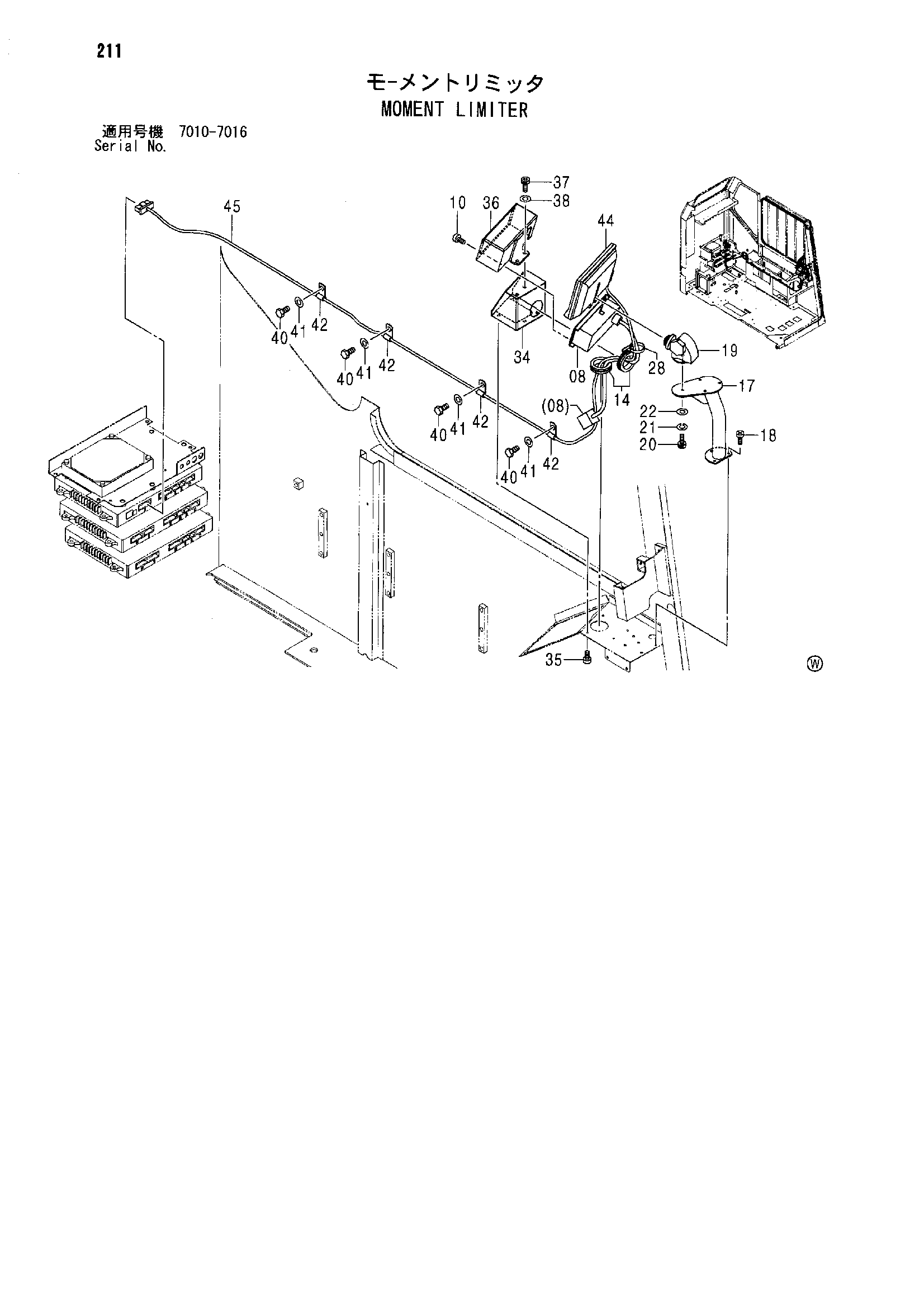

Заводская схема «Момент ограничитель» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4614375 | Короб выключатель | 1 |
| 10 | J650406 | Винт | 4 |
| 14 | 4210485 | Резиновая втулка | 1 |
| 17 | 7045617 | Кронштейн | 1 |
| 18 | J650516 | Винт | 3 |
| 19 | 4609438 | Стойка | 1 |
| 20 | J780512 | Болт с внутренним шестигранником | 1 |
| 21 | A590905 | Пружинная шайба | 1 |
| 22 | A590105 | Плоская шайба | 1 |
| 28 | 4055311 | Ленточный зажим | 2 |
| 34 | 7046126 | Кронштейн | 1 |
| 35 | J650512 | Винт | 4 |
| 36 | 8096000 | Кронштейн | 1 |
| 37 | J780616 | Болт с внутренним шестигранником | 2 |
| 38 | A590106 | Плоская шайба | 2 |
| 40 | J901016 | Болт | 4 |
| 41 | A590110 | Плоская шайба | 4 |
| 42 | 4190271 | Зажим | 4 |
| 44 | 4622069 | Монитор | 1 |
| 45 | 3102766 | Трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
