Пилотный детали (3) — HITACHI SCX1200-2

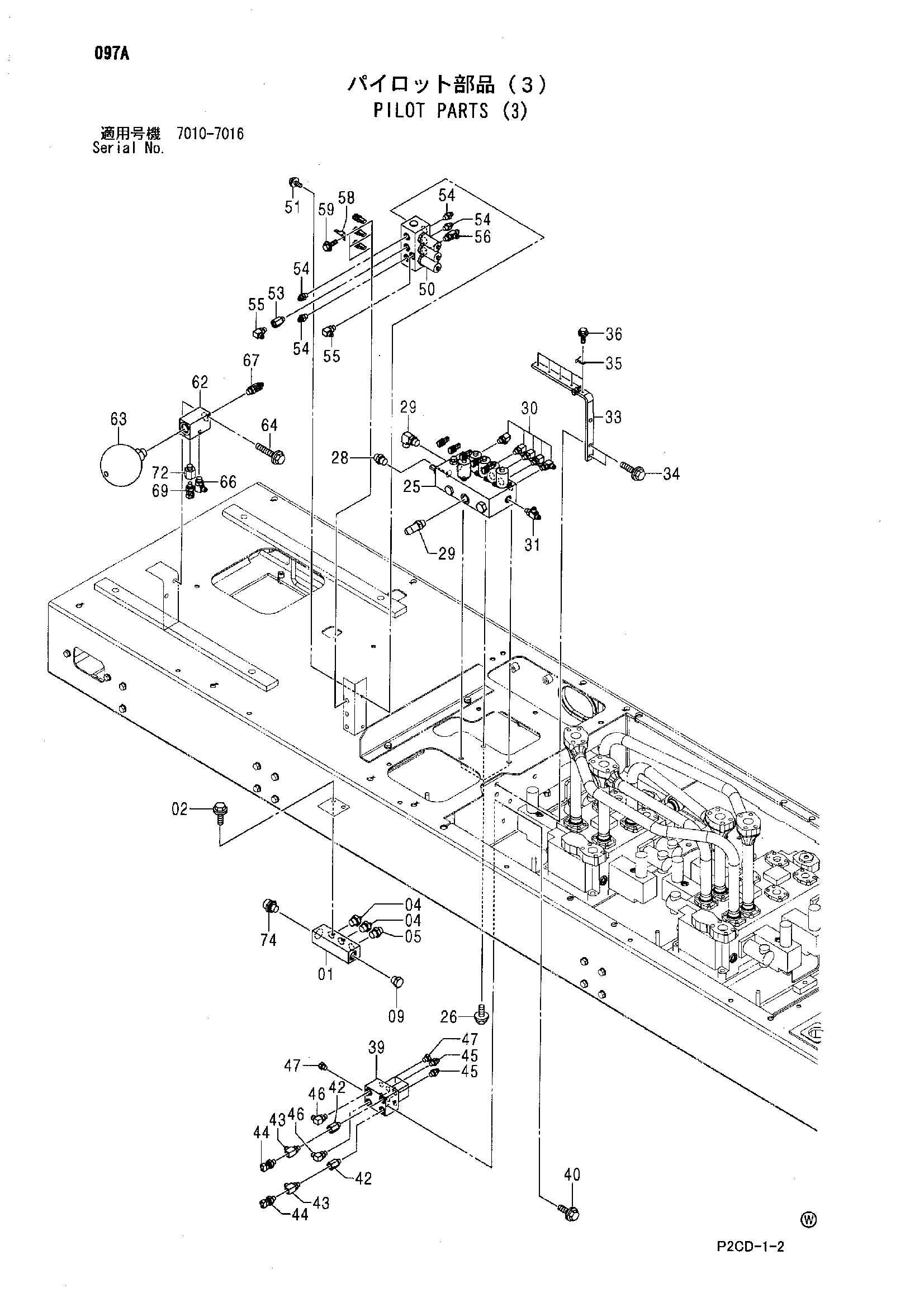

Заводская схема «Пилотный детали (3)» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3099768 | Коллектор | 1 |
| 02 | J271020 | Болт с шайбой | 2 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Плоская шайба | 1 |
| 04 | A852143 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853144 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A885004 | Пробка | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4605957 | Электромагнитный клапан | 1 |
| 26 | J271225 | Болт с шайбой | 3 |
| 26A | J901225 | Болт | 1 |
| 26B | J222012 | Плоская шайба | 1 |
| 28 | A853144 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | A853344 | Угловой штуцер | 2 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | A852323 | Угловой штуцер | 5 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852423 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4614423 | Кронштейн | 1 |
| 34 | J271040 | Болт с шайбой | 2 |
| 34A | J901040 | Болт | 1 |
| 34B | J222010 | Плоская шайба | 1 |
| 35 | 4252767 | Кронштейн | 5 |
| 36 | J260616 | Болт с шайбой | 5 |
| 36A | J900616 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 39 | 4314477 | Челночный клапан | 1 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Плоская шайба | 1 |
| 42 | 4202564 | Адаптер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4607588 | Тройник | 2 |
| 43A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4436535 | Датчик давления | 2 |
| 45 | A852123 | Адаптер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852323 | Угловой штуцер | 2 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A885002 | Пробка | 5 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4613619 | Электромагнитный клапан | 1 |
| 51 | J260816 | Болт с шайбой | 2 |
| 51A | J900816 | Болт | 1 |
| 51B | A590108 | Плоская шайба | 1 |
| 53 | 4202564 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
| 54 | A852123 | Адаптер | 4 |
| 54A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852323 | Угловой штуцер | 2 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852423 | Тройник | 1 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4257159 | Кронштейн | 3 |
| 59 | J271025 | Болт с шайбой | 3 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Плоская шайба | 1 |
| 62 | 4475647 | Коллектор блок | 1 |
| 63 | 4200387 | Гидроаккумулятор | 1 |
| 63A | 955656 | Уплотнительное кольцо | 1 |
| 64 | J271075 | Болт с шайбой | 2 |
| 64A | J901075 | Болт | 1 |
| 64B | J222010 | Плоская шайба | 1 |
| 66 | A852333 | Угловой штуцер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | A852433 | Тройник | 1 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | 4615922 | Датчик давления | 1 |
| 72 | 4621470 | Переходник | 1 |
| 74 | 4197530 | Адаптер | 1 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
