Удлинитель стрела 1m — HITACHI SCX1200-2

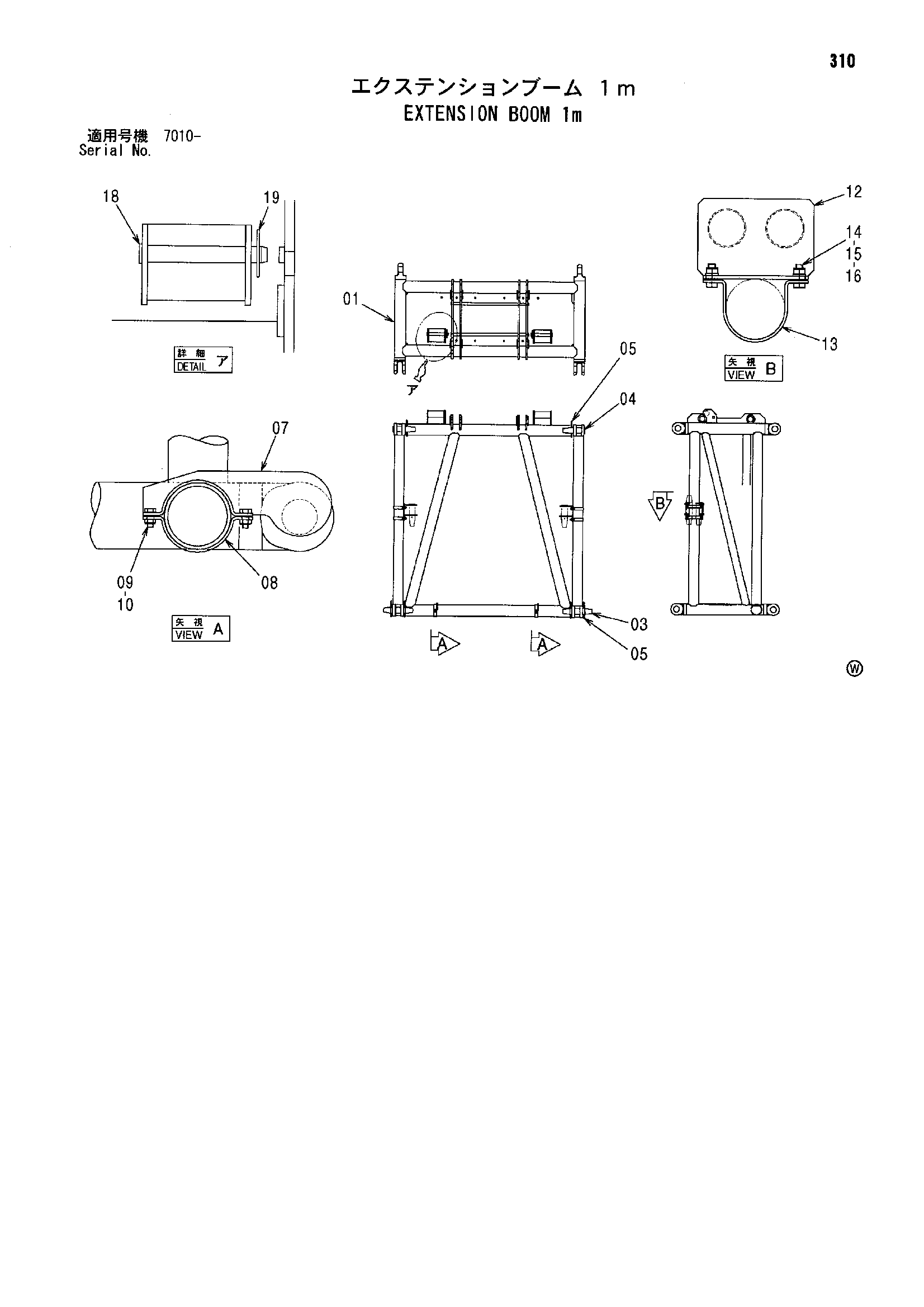

Заводская схема «Удлинитель стрела 1m» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7046223 | Стрела удлинитель | 1 |
| 03 | 4618647 | Палец | 2 |
| 04 | 4618646 | Палец | 2 |
| 05 | 4043750 | Стопорный палец | 6 |
| 07 | 9762483 | Ограничитель | 2 |
| 08 | 4620315 | Хомут трубки | 2 |
| 09 | J901025 | Болт | 4 |
| 10 | M660010 | U-образная гайка | 4 |
| 12 | 8097875 | Кронштейн | 2 |
| 13 | 4625132 | Хомут трубки | 4 |
| 14 | J901230 | Болт | 8 |
| 15 | M660012 | U-образная гайка | 8 |
| 16 | A590112 | Плоская шайба | 8 |
| 18 | 4628676 | Палец | 2 |
| 19 | 487041 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
