Поршневой насос — HITACHI SCX1200-2

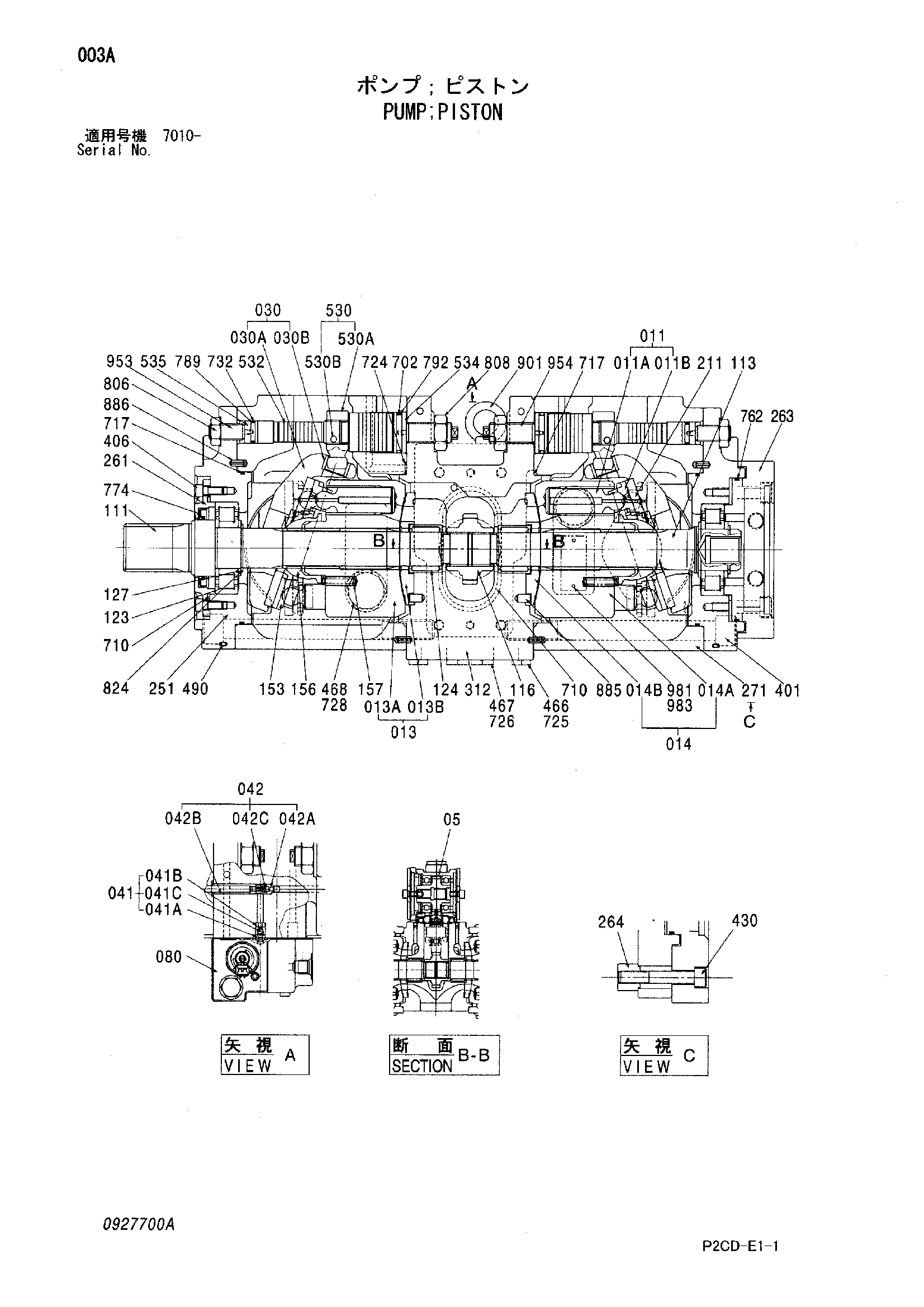

Заводская схема «Поршневой насос» для HITACHI SCX1200-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4623839 | Поршневой насос | 1 | |
| 005 | 4623842 | Шестерня редуктион | 1 |
| 011 | 0927706 | Поршень в сборе | 2 |
| 013 | 0927707 | Гидроцилиндр. в сборе | 1 |
| 014 | 0927708 | Гидроцилиндр. в сборе | 1 |
| 030 | 0927709 | Пластина в сборе | 2 |
| 041 | 0708004 | Обратный клапан в сборе 1 | 2 |
| 042 | 0708005 | Обратный клапан в сборе 2 | 2 |
| 080 | 4623843 | Клапан редукинг | 1 |
| 111 | 0927701 | Вал | 1 |
| 113 | 0927702 | Вал | 1 |
| 116 | 0927703 | Шестерня | 1 |
| 123 | 0927704 | Подшипник | 2 |
| 124 | 0927705 | Подшипник | 2 |
| 127 | 0175208 | Проставка | 3 |
| 153 | 0927710 | Пластина | 2 |
| 156 | 0830401 | Втулка | 2 |
| 157 | 0927711 | Пружина | 18 |
| 211 | 0100014 | Пластина | 2 |
| 251 | 0927712 | Опора | 2 |
| 261 | 0927713 | Крышка | 1 |
| 263 | 0927714 | Пластина | 1 |
| 264 | 0927715 | Блок | 4 |
| 271 | 0708016 | Корпус насос | 2 |
| 312 | 0927716 | Блок | 1 |
| 401 | 0708020 | Болт с внутренним шестигранником | 8 |
| 406 | M340820 | Болт с внутренним шестигранником | 4 |
| 430 | 0927717 | Болт с внутренним шестигранником | 4 |
| 466 | 0236014 | Пробка | 2 |
| 467 | 0251913 | Пробка | 2 |
| 468 | 0175233 | Пробка | 4 |
| 490 | 0263019 | Пробка | 31 |
| 530 | 0927721 | Палец в сборе | 2 |
| 532 | 0927718 | Поршень серво | 2 |
| 534 | 0708023 | Ограничитель | 2 |
| 535 | 0708024 | Ограничитель | 2 |
| 702 | 0443412 | Уплотнительное кольцо | 2 |
| 710 | A811095 | Oーкольцо | 1 |
| 717 | A811145 | Oーкольцо | 4 |
| 724 | 4506408 | Уплотнительное кольцо | 16 |
| 725 | 957366 | Уплотнительное кольцо | 4 |
| 726 | 4509180 | Уплотнительное кольцо | 2 |
| 728 | 4506424 | Уплотнительное кольцо | 4 |
| 732 | 0443803 | Уплотнительное кольцо | 2 |
| 762 | A811135 | Oーкольцо | 1 |
| 774 | 0384208 | Масляное уплотнение | 1 |
| 789 | 4033725 | Опорное кольцо | 2 |
| 792 | 0708026 | Опорное кольцо | 2 |
| 806 | 0131108 | Стопорная гайка | 2 |
| 808 | 0451038 | Гайка | 2 |
| 824 | 962002 | Стопорное кольцо | 2 |
| 885 | 0175240 | Палец | 2 |
| 886 | 0244604 | Пружинный штифт | 4 |
| 901 | 4091248 | Болт проушина | 2 |
| 953 | 0927720 | Винт | 2 |
| 954 | 0708028 | Установочный винт | 2 |
| 983 | 0625509 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SCX1200-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
